ZHCUAM7 August 2021 TPS7H2211-SP
1.1 默認電路板配置
EVM 旨在 TPS7H2211-SP 的整個輸入電壓和輸出電流范圍內使用，同時可靈活地配置器件以在不同條件下運行。默認情況下，EVM 配置為單個器件，如表 1-1中所述，但電路板提供的封裝可以安裝附加器件和無源器件，以便測試并行或冷備用應用。
有關默認 EVM 配置的更多詳細信息，請參閱默認配置原理圖和默認配置物料清單。

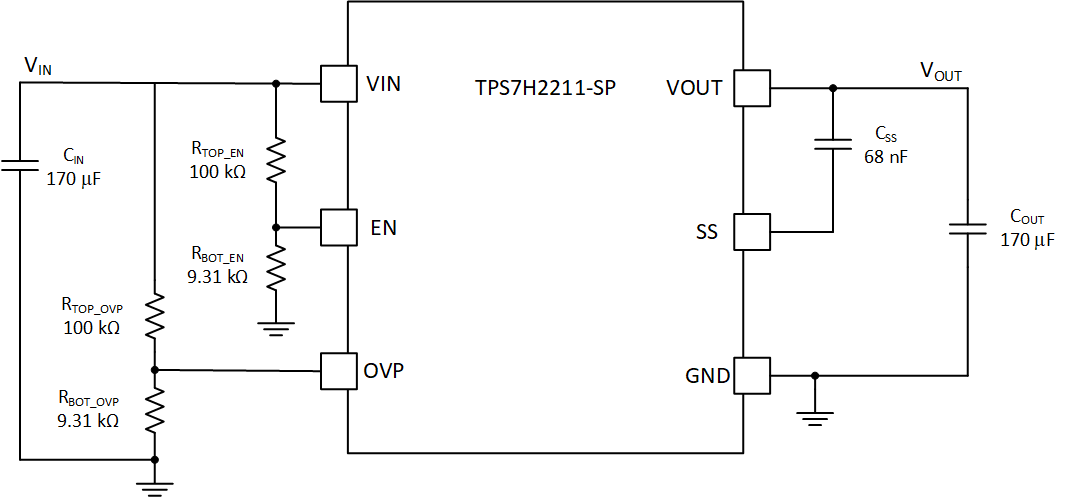

圖 1-1 默認配置簡化原理圖表 1-1 TPS7H2211EVM-CVAL 默認配置
| 規格 | 值 | 說明 |
|---|---|---|
| 輸入電壓 VIN | 12V | 處于建議的器件輸入電壓范圍 4.5V 至 14V 內。 |
| 輸出電流 IOUT | 0A 至 3.5A | 不超過每個器件 3.5A 的最大器件持續開關電流。 |
| EN 導通電壓 VINEN_RISE | 7.4V | 典型的 EN 導通和關斷值。 設置方式：R1 (RTOP_EN) = 100kΩ R4 (RBOT_EN) = 9.31kΩ |
| EN 關斷電壓 VINEN_FALL | 6.1V | |
| OVP 輸入電壓 VINOVP_RISE | 13.5V | 進入和退出 OVP 的典型值。 設置方式： R3 (RTOP_OVP) = 100kΩ R5 (RBOT_OVP) = 9.31kΩ |
| OVP 退出電壓 VINOVP_FALL | 13.4V | |
| 軟啟動時間 tSS | 約為 10ms | 從最終電壓的 10% 到 90% 的典型時間。 設置方式： C1 (CSS) = 68nF |
