2 使用入門

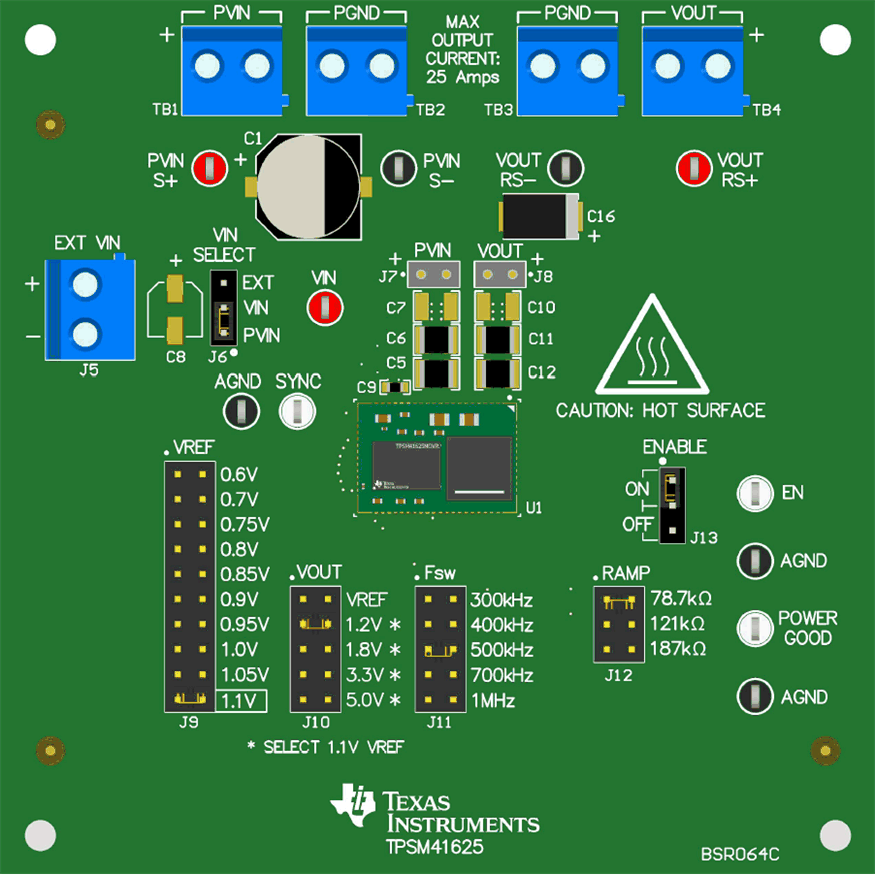

圖 2-1 突出顯示了 EVM 的相關用戶接口項。PVIN 和 PGND 端子塊（TB1 和 TB2）用于連接主機輸入電源，VOUT 和 PGND 端子塊（TB3 和 TB4）用于連接負載。這些端子塊可以接受高達 16 AWG 導線。

圖 2-1 EVM 用戶接口

PVIN S+ 和 PVIN S- 輸入電壓測試點以及 RS+ 和 RS- 輸出電壓測試點均位于電源端子塊附近，專門用作電壓監測點，通過連接電壓表來測量 PVIN 和 VOUT。請勿將 S+ 和 S- 監測測試點用作輸入電源或輸出負載連接點。連接到這些測試點的 PCB 布線不支持高電流。

PVIN 范圍 (J7) 和 VOUT 范圍 (J8) 可用于通過示波器監測 PVIN 和 VOUT 波形。這些測試點適用于配有低電感接地引線（接地彈簧，安裝到桶式示波器探針）的無帽示波器探針。每個測試點的兩個插座的中心間距為 0.1 英寸。應將示波器探頭尖端插入標有“+”符號的插座中，并將示波器接地引線插入另一個插座。

位于器件旁邊的控制測試點可用于測試器件的功能。更多有關各個控制測試點的信息，請參閱測試點說明 部分。UVLO（R2、R3）、ILIM (R23)、SS (R24) 和 MODE (R25) 等其他特性可通過手動添加或更改 EVM 底部每個元件的相關封裝上的值來進行更改。

提供 VREF 跳線 (J9)、VOUT 跳線 (J10)、FSW 跳線 (J11) 和 RAMP 跳線 (J12)，用于選擇內部基準電壓、開關頻率、所需輸出電壓和適當?shù)?RAMP 設置。在向 EVM 供電之前，請確保已在合適的位置放置了跳線，以獲得所需輸出電壓。確保在選擇所需輸出電壓之前設置內部基準電壓（選擇最高基準電壓將產生極其精確的輸出電壓設定值）。請參閱表 2-1 了解建議跳線設置。

表 2-1 PVIN = 5V 建議的跳線設置

輸出電壓	VREF SELECT (J9)	VOUT SELECT (J10)	F_SW SELECT (J11)^⁽¹⁾	RAMP (J12)
0.6 V - 0.75 V	0.6 V - 0.75 V	V_REF	500 kHz 至 700 kHz	187kΩ
0.8 V - 0.95 V	0.8 V - 0.95 V	V_REF	500 kHz 至 1 MHz	78.7kΩ
1 V - 1.1 V	1 至 1.1 V	V_REF	400 kHz 至 1 MHz	187kΩ
1.2V	1.1V	1.2V	400 kHz 至 1 MHz	187kΩ
1.8V	1.1V	1.8V	400 kHz 至 1 MHz	187kΩ
3.3V	1.1V	3.3V	400 kHz 至 1 MHz	78.7kΩ

表 2-2 PVIN = 12V 建議的跳線設置

輸出電壓	VREF SELECT (J9)	VOUT SELECT (J10)	F_SW SELECT (J11)^⁽¹⁾	RAMP (J12)
0.6 V - 0.95 V	0.6 V - 0.95 V	V_REF	500 kHz 至 700 kHz	78.7kΩ
1 V - 1.1 V	1 至 1.1 V	V_REF	700 kHz 至 1 MHz	78.7kΩ
1.2V	1.1V	1.2V	500 kHz 至 1 MHz	121kΩ
1.8V	1.1V	1.8V	500 kHz 至 700 kHz	187kΩ
3.3V	1.1V	3.3V	700 kHz 至 1 MHz	187kΩ
5.0V	1.1V	5.0V	700 kHz 至 1 MHz	187kΩ

(1) 更多有關建議的開關頻率的信息，請參閱產品數據表。

例如，如果需要 1.8V 的輸出電壓并由 12V 輸入供電，則應按如下所示進行適當配置：

將 VREF (J9) 設置為 1.1V。
將 VOUT (J10) 設置為 1.8V。
選擇 FSW (J11)。
將 RAMP (J12) 設置為 187kΩ。

另一個示例是，如果需要 1.0V 的輸出電壓并由 12V 輸入供電，則需要如下正確配置：

將 VREF (J9) 設置為 1.0V。
將 VOUT (J10) 設置為 VREF。
選擇 FSW (J11)。
將 RAMP (J12) 設置為 78.7kΩ
