ZHCUAH7B May 2018 – June 2021 TPS56637
5.1 布局
圖 5-3、圖 5-4 和圖 5-7 顯示了 TPS56637EVM-029 的電路板布局布線。頂層包含 VIN、VOUT 和接地端的主要電源布線。另外，頂層還有 TPS56637 引腳的接線和一大塊接地區(qū)域。大多數(shù)信號布線也位于頂部。輸入去耦電容器 C1、C2 和 C3 應(yīng)盡可能靠近 IC 放置。輸入和輸出連接器、測試點和所有元件都位于頂部。GND 層 1、GND 層 2 和底層主要是電源接地層。在 GND 層 1、GND 層 2 和底層提供模擬地 (AGND) 區(qū)域。圖 5-7 顯示了模擬地 (AGND) 和電源地 (PGND) 在底層單點連接。底層包含輸出電壓反饋布線以及與 EN 控制的 VIN 引腳的連接。

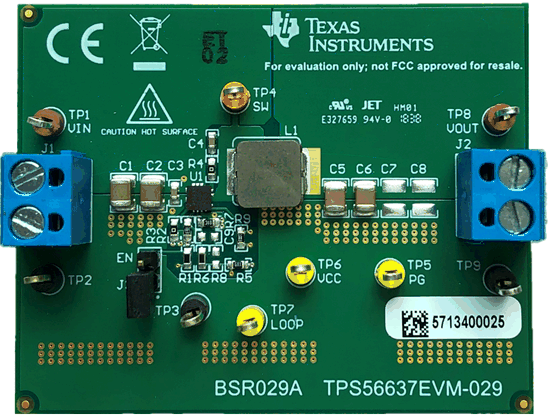

圖 5-1 TPS56637EVM-029 正面照片

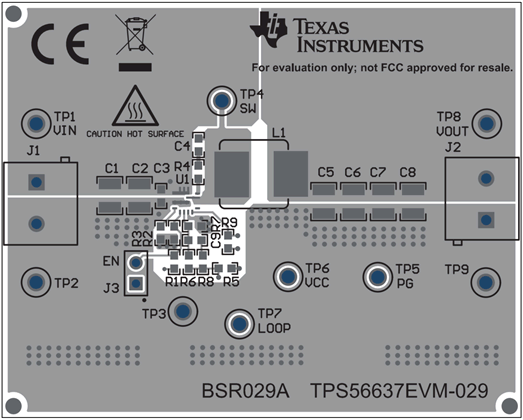

圖 5-3 頂層裝配圖

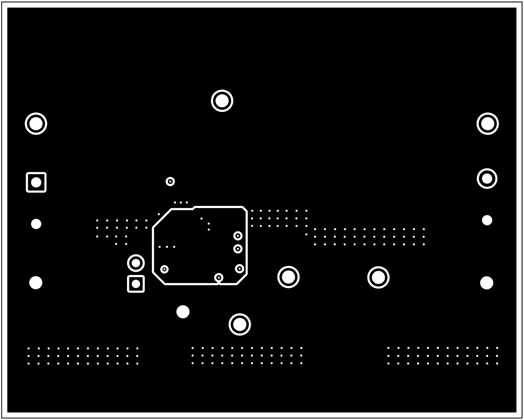

圖 5-5 GND 層 1

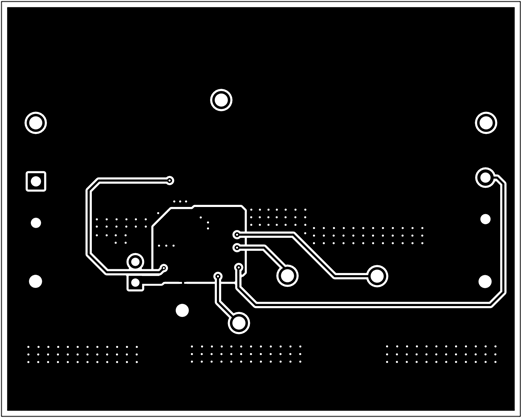

圖 5-7 底層

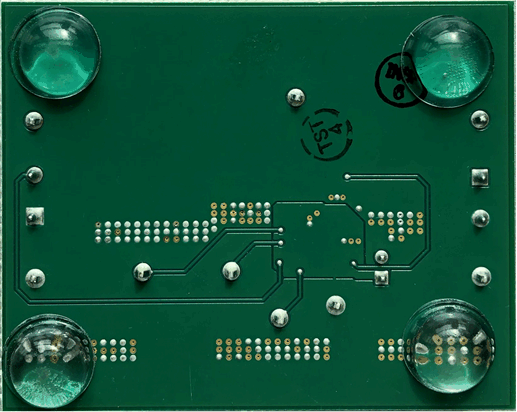

圖 5-2 TPS56637EVM-029 背面照片

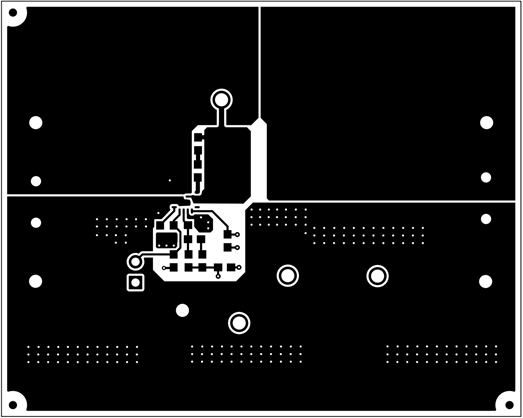

圖 5-4 頂層
圖 5-6 GND 層 2
