ZHCUAF0A October 2011 – August 2021 TPS54821
2.9 上電
圖 2-9 和圖 2-10 顯示了 TPS54821EVM-049 的啟動波形。在圖 2-9 中，一旦輸入電壓達到由 R1 和 R2 電阻分壓器網絡設置的 UVLO 閾值，輸出電壓就會上升。在圖 2-10 中，最初施加輸入電壓，并通過在 JP2 上使用跳線將 EN 連接至 GND 來禁止輸出。當跳線被移除時，EN 被釋放。當 EN 電壓達到使能閾值電壓時，啟動序列開始、輸出電壓斜升至 3.3V 的外部設置值。這些圖中的輸入電壓為 12V、負載為 1Ω。PWRGD 在 TP5 處上拉至外部 5V 電源。

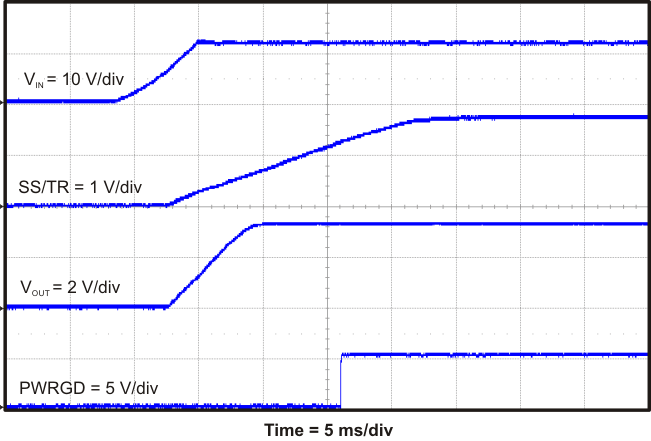

圖 2-9 TPS54821EVM-049 相對于 VIN 的啟動

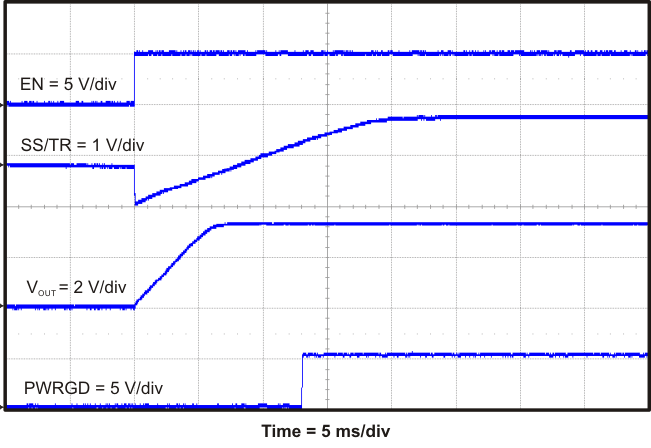

圖 2-10 TPS54821EVM-049 相對于使能的啟動
