ZHCUAE2A March 2020 – March 2021 AMC3306M05 , AMC3306M25 , AMC3336 , AMC3336-Q1
AMC33xxEVM 的數(shù)字 CLKIN 輸入可通過引腳 3 上 J3 處的三線螺紋接線端子訪問。應為 CLKIN 輸入提供一個在 0V 和 VDD 之間交替的 5MHz 至 21MHz 方波。
AMC33xxEVM 電路板的數(shù)字輸出是一個位流,其中 1 的密度與差分輸入電壓成正比。圖 2-2 說明了 J3 的引腳 1 上提供了 DOUT 輸出。

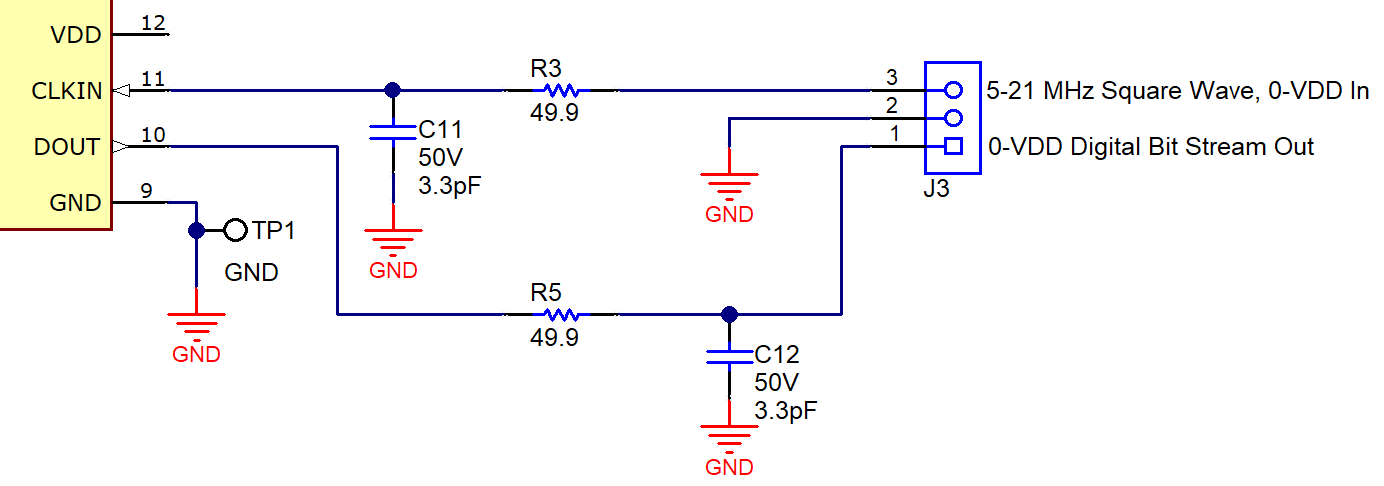

圖 2-2 AMC33xxEVM 原理圖:數(shù)字輸入和輸出章節(jié)
