AMC33xxEVM 印刷電路板 (PCB) 的模擬輸入由 RC 濾波器電路組成。默認(rèn)情況下,模擬輸入上的 R7 和 R11 填充為 49.9Ω 電阻器。電容器 C10 是一個(gè) 33pF 電容器。圖 2-1 顯示了 AMC3306EVM 的示例輸入電路。AMC3336EVM 的模擬輸入與 AMC3306EVM 相同,但輸入范圍為 ±1V。

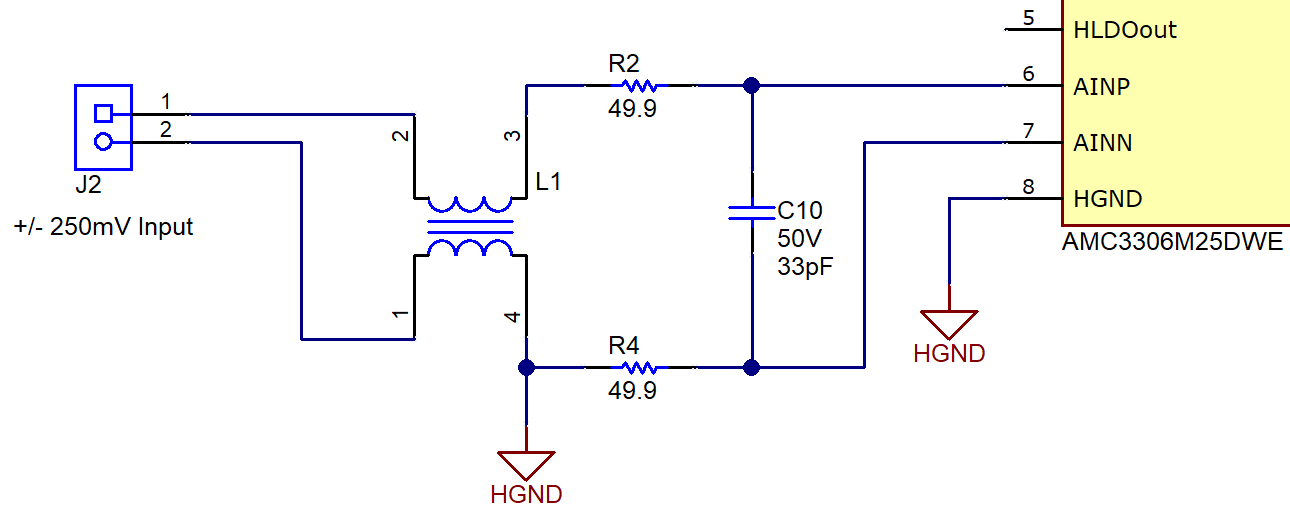

圖 2-1 AMC3306EVM 原理圖:模擬輸入部分
