ZHCUAA3D January 2017 – June 2022
1 引言

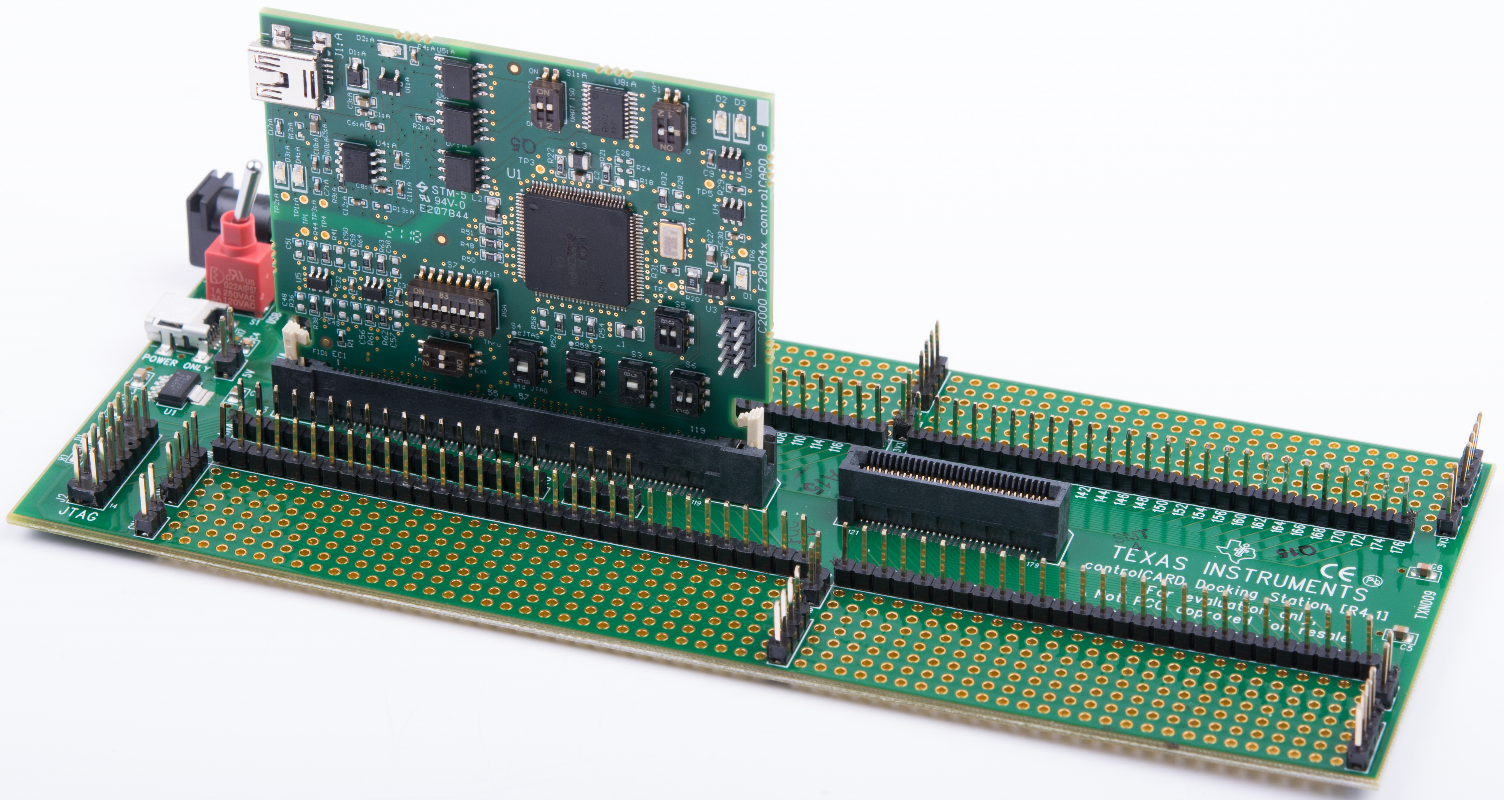

圖 1-1 TMDSHSECDOCK 上安裝的 F280049C controlCARD （控制卡）德州儀器 (TI) 的 Piccolo F280049C controlCARD （控制卡）提供了一種出色的方法，以了解 TI C2000 系列微控制器 (MCU) 中的 F28004x 器件系列并使用其進行實驗。此controlCARD （控制卡） 使用 120HSEC 連接器（與 TMDSHSECDOCK 集線站兼容），旨在提供濾波良好的穩健設計，能夠在大多數環境中工作。本文檔介紹了 F280049C controlCARD （控制卡）的硬件詳細信息，并說明了電路板上跳線和連接器的功能與位置。
Hardware Developer’s Kit （硬件開發者套件）是評估和開發 F280049C 器件所需的一整套文件。這些文件包括：
- 原理圖 – 在 Altium 中設計
- 物料清單 (BOM)
- 布局 PCB 文件 - 在 Altium 中設計
- 光繪文件
<install directory>\c2000\C2000Ware_x_xx_xx_xx\boards\controlCARDs\TMDSCNCD280049C\Rx_x
在高壓環境中使用controlCARD （控制卡）時，用戶有責任在對電路板通電或進行模擬之前確認已閱讀和理解電壓和隔離要求。通電后，不應觸碰controlCARD （控制卡）或與controlCARD （控制卡）相連的元件。此外，應去除電容器 C26:A，以盡量減少漏電流流過controlCARD （控制卡）隔離柵的可能性。
此套件旨在探索 F28004x 微控制器系列的功能。controlCARD （控制卡）被視為很好的參考設計，但并不旨在作為完整的客戶設計。最終客戶系統的設計人員需完全遵守安全性、EMI/EMC 和其他規定。
訂購表 1-1 中的產品之一可獲得此controlCARD （控制卡）。
| 器件型號 | 狀態 | 說明 |
|---|---|---|
| TMDXDOCK280049M | 實驗 | XF280049M controlCARD （控制卡）和 HSEC 集線站捆綁包 |
| TMDSDOCK280049C | 合格 | F280049C controlCARD （控制卡）和 HSEC 集線站捆綁包 |
| TMDSCNCD280049C | 合格 | F280049C controlCARD （控制卡） |
