ZHCUAA3D January 2017 – June 2022
5 硬件參考
表 5-1 顯示了電路板上可用的各種連接。圖 5-1 展示了電路板上許多此類元件的位置。
警告：
在高壓設置中使用controlCARD （控制卡）時，用戶有責任在對電路板通電或進行模擬之前確認已閱讀和理解電壓和隔離要求。通電后，不應觸碰controlCARD （控制卡）或與controlCARD （控制卡）相連的元件。此外，應去除電容器 C26:A以盡量減少漏電流流過controlCARD （控制卡）隔離柵的可能性。

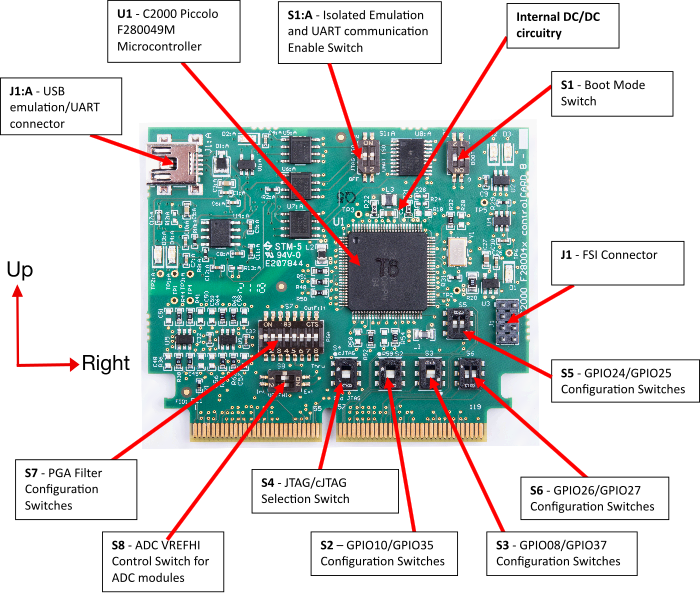

圖 5-1 controlCARD （控制卡）上的主要元件表 5-1 硬件參考
| 連接器 | |
| J1:A | 仿真/UART 連接器：USB mini A 連接器用于通過 FTDI 邏輯提供 XDS100v2 仿真和 USB 轉 UART (SCI) 通信。S1:A 確定 MCU 啟用哪些連接。 |
| 跳線 | |
| J1 | FSI 連接器：能夠?qū)?F280049C 的 FSI 信號連接至另一電路板。 |
| LED | |
| D1 | 當controlCARD （控制卡）通電時亮起（綠色） |
| D2 | 由 GPIO-31 的負邏輯控制（紅色） |
| D3 | 由 GPIO-34 的負邏輯控制（紅色） |
| D2:A | 當 ISO JTAG 邏輯通電時亮起（綠色）。 |
| D3:A | JTAG/UART RX 切換指示器（藍色） |
| D4:A | JTAG/UART TX 切換指示器（藍色） |
| 電阻器和電容器（默認設置加粗） | |
| R18、R19、R21、R22 | GPIO22/23 配置電阻器 這些電阻器允許用戶選擇是否將 GPIO22/23 用作 GPIO（并連接到基板）或者是否將與 F280049C MCU 的內部 DC/DC 功能結合使用：
|
| C19、C20、C21 | 如果使用 F280049C 的內部 DC/DC 功能，應組裝這些電容器。C19 應組裝有 2.2μF 電容器。C20 和 C21 各自應組裝有 10μF 電容器。 |
| R24、C28 | R24 和 C28 形成了一個可選緩沖器電路，在使用 DC/DC 時可使用。 |
| R36-R47、R49、R53、R60-R64、C41-C47 和 C48-C59 | 可選 RC 輸入濾波器，適用于所有 ADC/PGA 輸入 |
| C34-C40 | 使用 PGA 濾波時的 PGA 濾波電容器 |
| R55-R59 | PGA-GND 配置電阻器 |
| R48、R50-R52、R54 | 這些電阻器控制每個 PGA 的負輸入 (PGAGND) 是否為局部接地，或它們是否應通過 HSEC 連接器上的引腳接地（適用于 開爾文接地）。 默認情況下，R55-R59 電阻器未組裝，R48、R50-R52、R54 已組裝。因此，默認情況下所有 PGA 都應由基板參考接地。例如，如果 R55 已組裝，R48 未組裝，則 PGA1 的 PGAGND 將在controlCARD （控制卡）上接地。 |
| 開關（默認位置加粗） | |
| S1 （180 度旋轉安裝） | 引導模式選擇開關 有關可選擇的引導模式列表，請參閱表 5-2 。有關器件引導行為的更多信息，請參閱器件的數據表和 TRM。 左側（開關 2）– GPIO24 配置開關：
右側（開關 1）– GPIO32 配置開關：
|
| S2 | GPIO10/GPIO35 配置開關
|
| S3 （180 度旋轉安裝） | GPIO08/GPIO37 配置開關
|
| S4 | JTAG/cJTAG 選擇開關
|
| S5 （180 度旋轉安裝） | GPIO24/GPIO25 配置開關 左側（開關 2）– GPIO25 配置開關：
右側（開關 1）– GPIO24 配置開關：
|
| S6 | GPIO26/GPIO27 配置開關 左側（開關 1）– GPIO26 配置開關：
右側（開關 2）– GPIO27 配置開關：
|
| S7 | PGA 濾波配置開關 從左側開始，這些開關分別控制 PGA1-PGA7 的輸出是否濾波。未使用 S7 的第八個開關。 每個開關：
S7 的開關 6 (PGA6) 的向上位置與其他 PGA 的實現方式不同。PGA6_OF 可獨立于 PGA6_IN 的 HSEC 連接器訪問，而其他 PGA 將各自的 PGAn_OF 和 PGAn_IN 信號短接在一起。 |
| S8 （90 度旋轉安裝） | ADC 模塊的 ADC VREFHI 控制開關 向上（開關 1）– ADC 模塊 A 的 VREFHI 控制開關：
底部（開關 2）– ADC 模塊 B 和模塊 C 的 VREFHI 控制開關：
|
| S1:A | 隔離式仿真和 UART 通信使能開關 左側（開關 1）– JTAG 啟用：
右側（開關 2）– ISO UART 通信啟用：
|
表 5-2 引導模式開關 (S1) 位置
| 模式編號 | GPIO-24（左側，開關 2） | GPIO-32（右側，開關 1） | 從……引導 |
|---|---|---|---|
| 00 | 0（下） | 0（下） | 并行 I/O |
| 01 | 0（下） | 1（上） | 從 SCI 引導/等待模式 |
| 02 | 1（上） | 0（下） | 從 CAN 引導 |
| 03 | 1（上） | 1（上） | 從閃存引導 |
