2.2 電路功能
ADS41xx/58B18EVM 各種工作模式的選擇通常由 EVM 上的跳線控制，可以通過在 0.025 英寸方形跳線柱上放置分流器，或者安裝表面貼裝 0Ω 電阻。通常，在時鐘或信號路徑中使用 0Ω 電阻作為跳線，在這種應用中，信號完整性至關重要，跳線柱用于靜態或低速控制路徑。圖 2-1 顯示了 ADS41xx/58B18EVM 上使用的跳線、連接器和開關的相對位置。圖 2-2 顯示了 EVM 上使用的大多數電阻和表面貼裝 0Ω 跳線的相對位置。在下述各節的電路選項說明中，每種工作模式都附帶一個表?xiàng)l目，詳細說明了啟用該選項的跳線或電阻變化。圖 2-1 和圖 2-2 可以幫助用戶快速識別這些跳線在 EVM 上所處的位置。

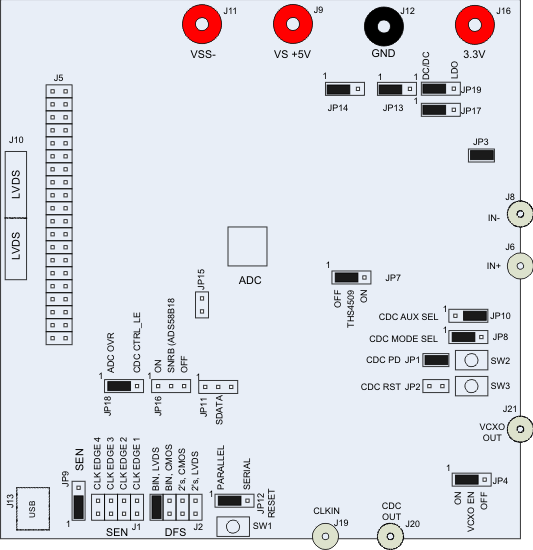

圖 2-1 ADS41xx 跳線
圖 2-2 ADS41xx/58B18 表面跳線下述各節介紹了各個電路的功能。如需了解器件工作特性，請參閱器件的相關數據表。
