ZHCUA61A March 2022 – February 2023 TPS7H5001-SP
2.1 運行瞬態模擬
- 打開 TPS7H5001_SP_SIMPLIS_Flyback.sxsch

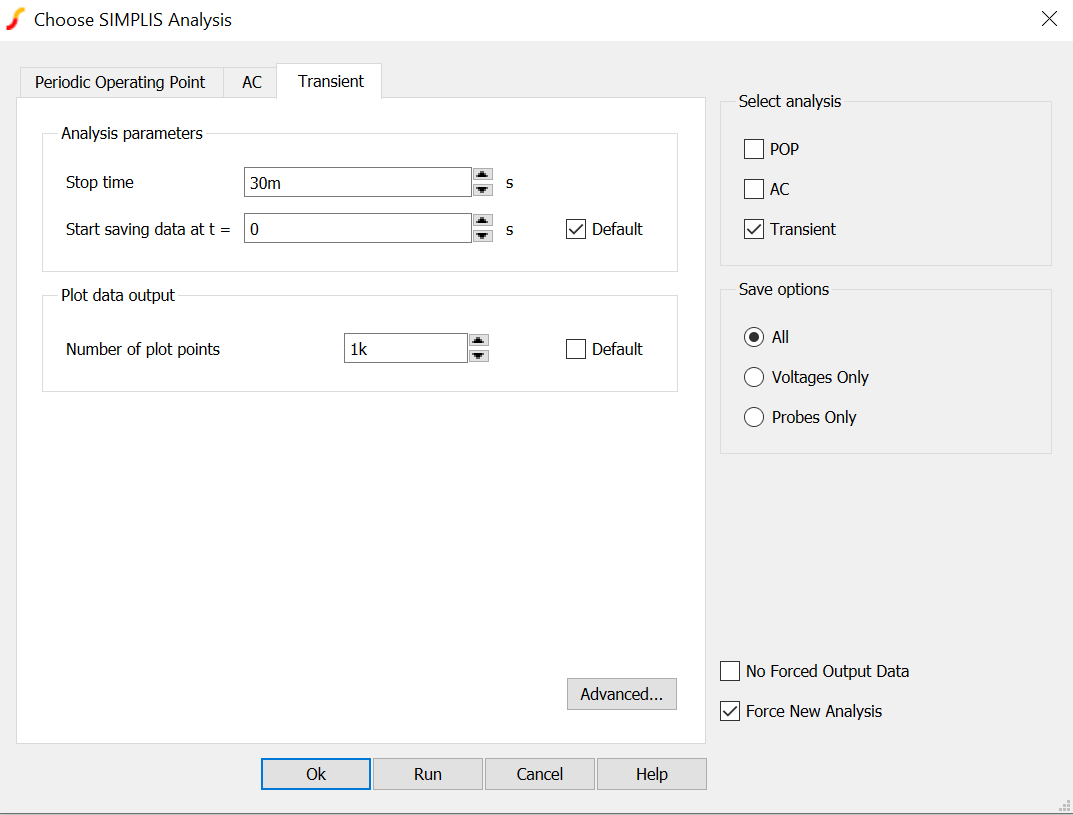

- 點擊Simulator → Choose Analysis。
-
打開 Transient 選項卡
-
編輯 Stop Time 以設置所需的運行時長。Start saving data at t = 將在輸入的時間開始保存數據。Number of plot points 用于更改模擬中保存的數據的標繪點數。
-
在右側的 Select Analysis 中，選擇 Transient 然后按底部的“Run”
