ZHCUA61A March 2022 – February 2023 TPS7H5001-SP
2.2 運行 POP 分析和交流模擬
- 打開 TPS7H5001_SP_SIMPLIS_Flyback.sxsch
-

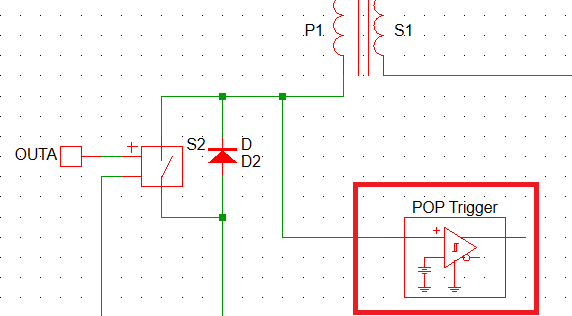

對于單頻轉換器，提供的原理圖中的 POP 觸發器應連接至轉換器的初級側開關節點。請注意，POP 觸發器需要用戶指定一個開關節點，該節點是電路中存在的周期性頻率的最小公倍數。這可能會給電源轉換器帶來一個問題，例如對于全橋而言，某些開關節點的運行頻率是器件輸出頻率的兩倍。
- 點擊 Simulator → Choose Analysis。
-
應打開 Periodic Operating Point (POP) 選項卡
原理圖中的默認值如下：Maximum Period 默認為 2us，Cycles before launching POP 默認為 4000。
-
如果轉換器的頻率減小，使得 Maximum Period 大于轉換器的最大周期，則應增大 Maximum Period。
-
Cycles before launching POP 需要增大，以便 POP 分析開始時轉換器的輸出達到穩定狀態。如果此數值不夠大，POP 分析會失敗。最多有 8192 個循環。如果最大循環量不夠大，可能需要減小轉換器的軟啟動電容，以使轉換器更快地啟動并收斂 POP 分析。POP 分析將嘗試比正常情況下更快的速度啟動轉換器，因此在此測試過程中軟啟動功能無效。
-

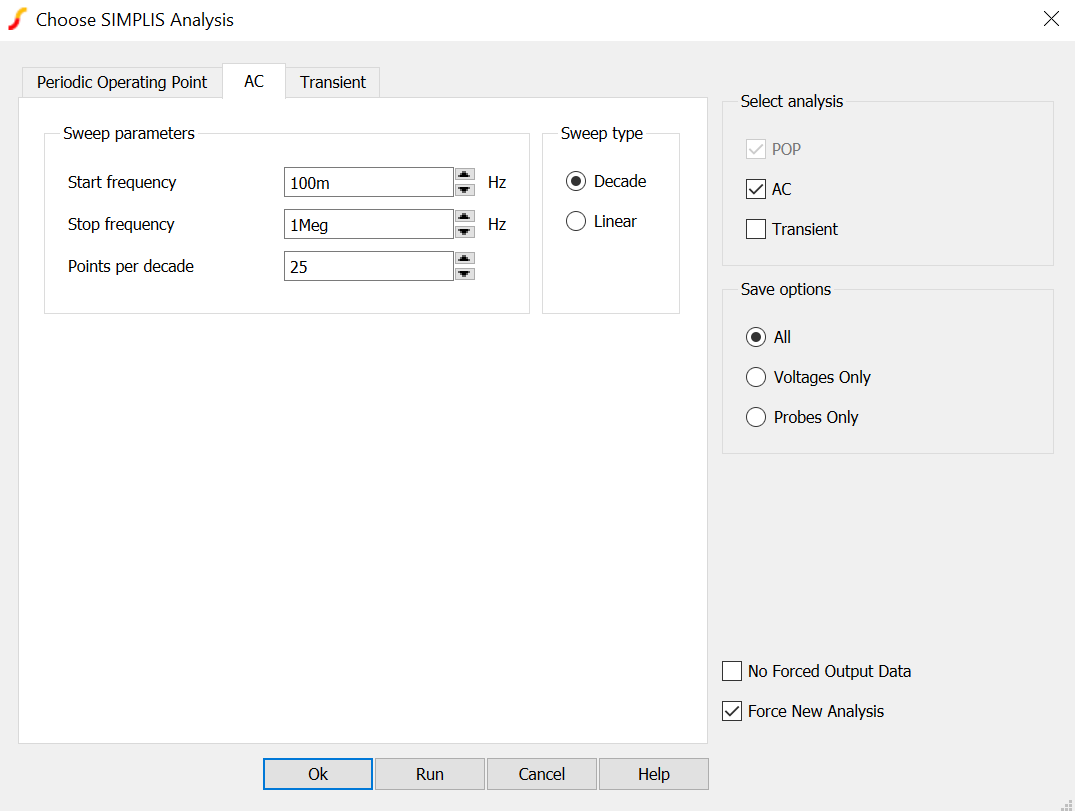

打開 AC 選項卡
-
Start frequency 是進行頻率響應時開始獲取數據的頻率，stop frequency 是停止獲取數據的頻率。Points per decade 將直接影響測試中要獲取的數據量。
-
在右側的 Select Analysis 中，選擇 POP 和 AC，然后按底部的“Run”
