4 電路板布局

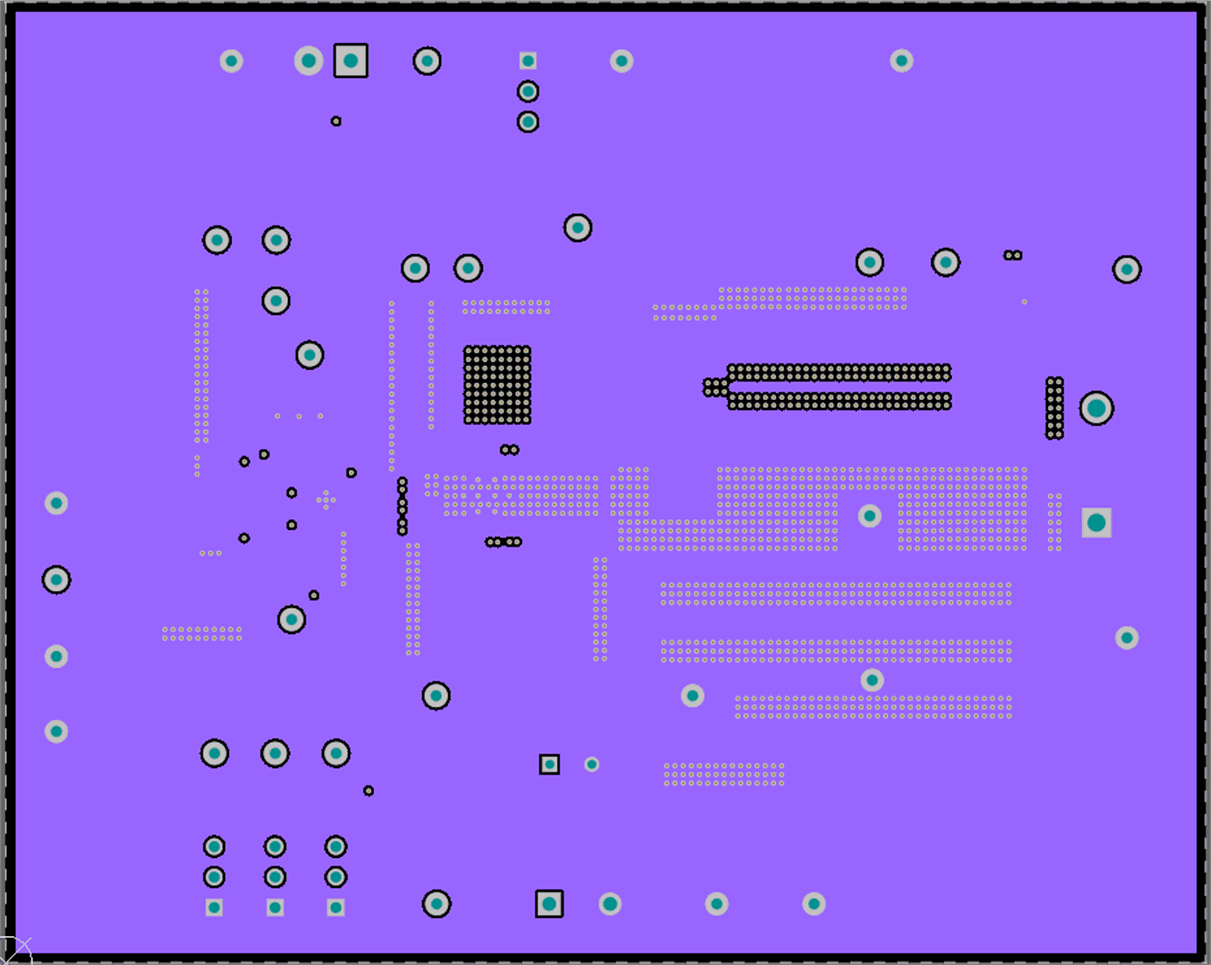

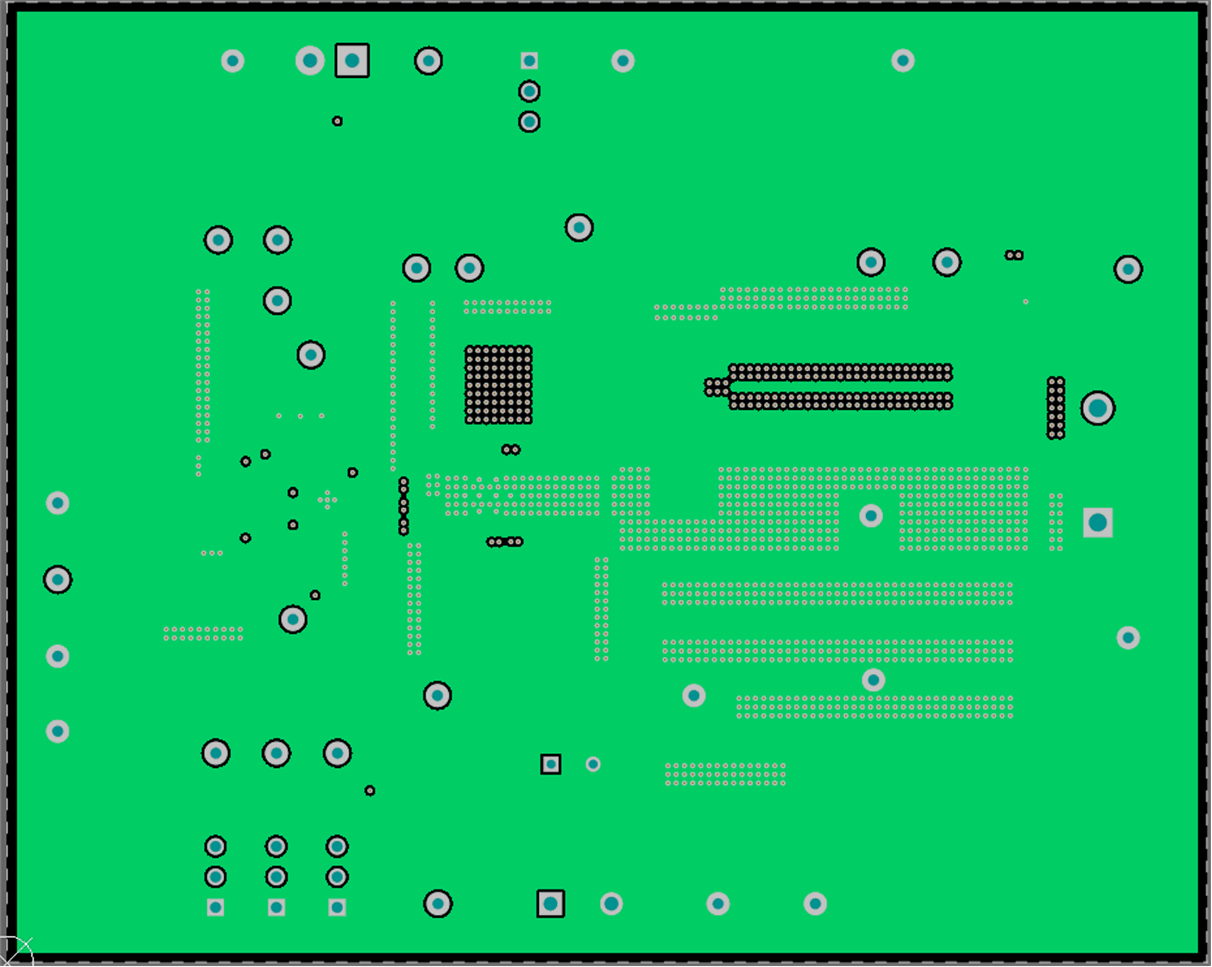

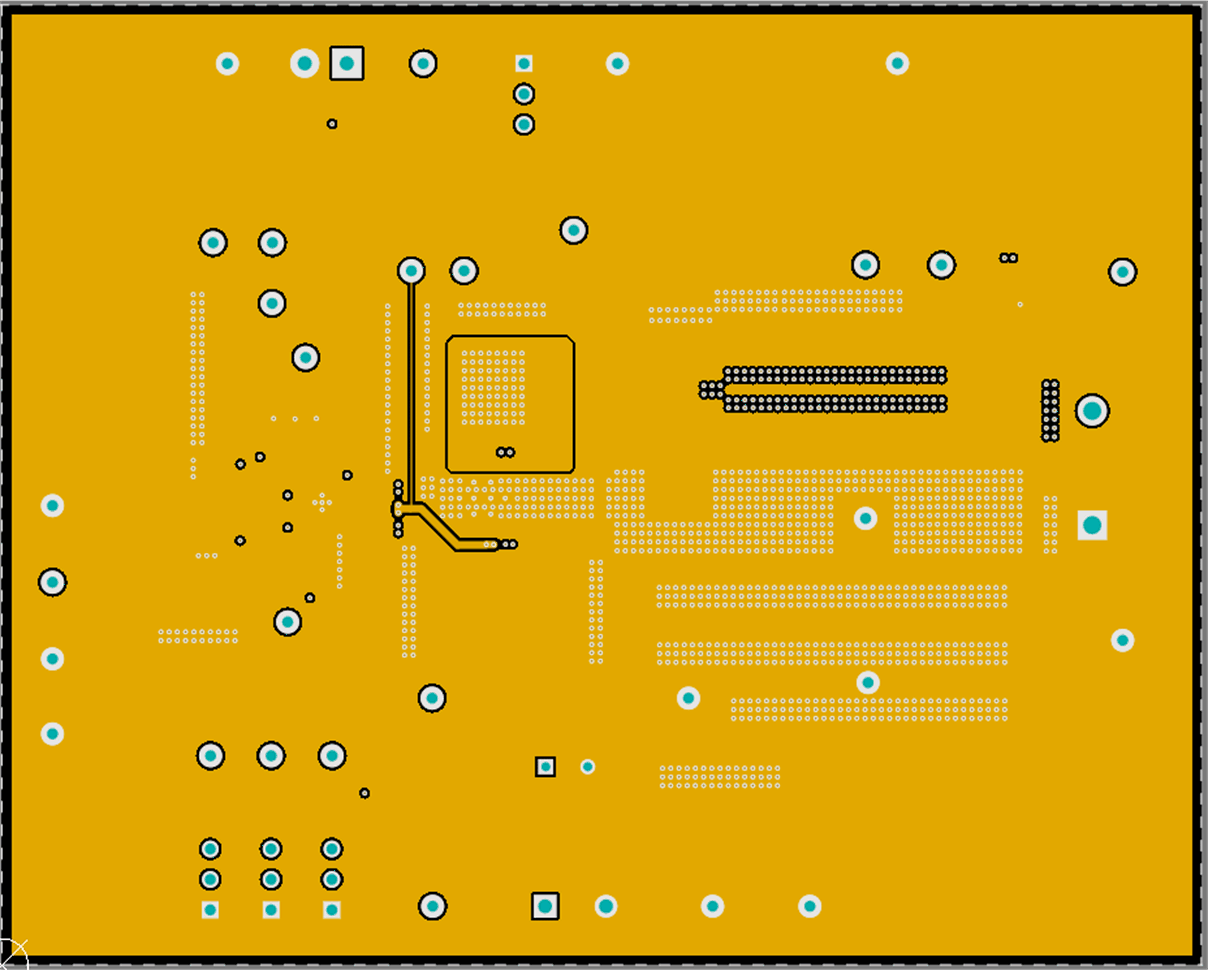

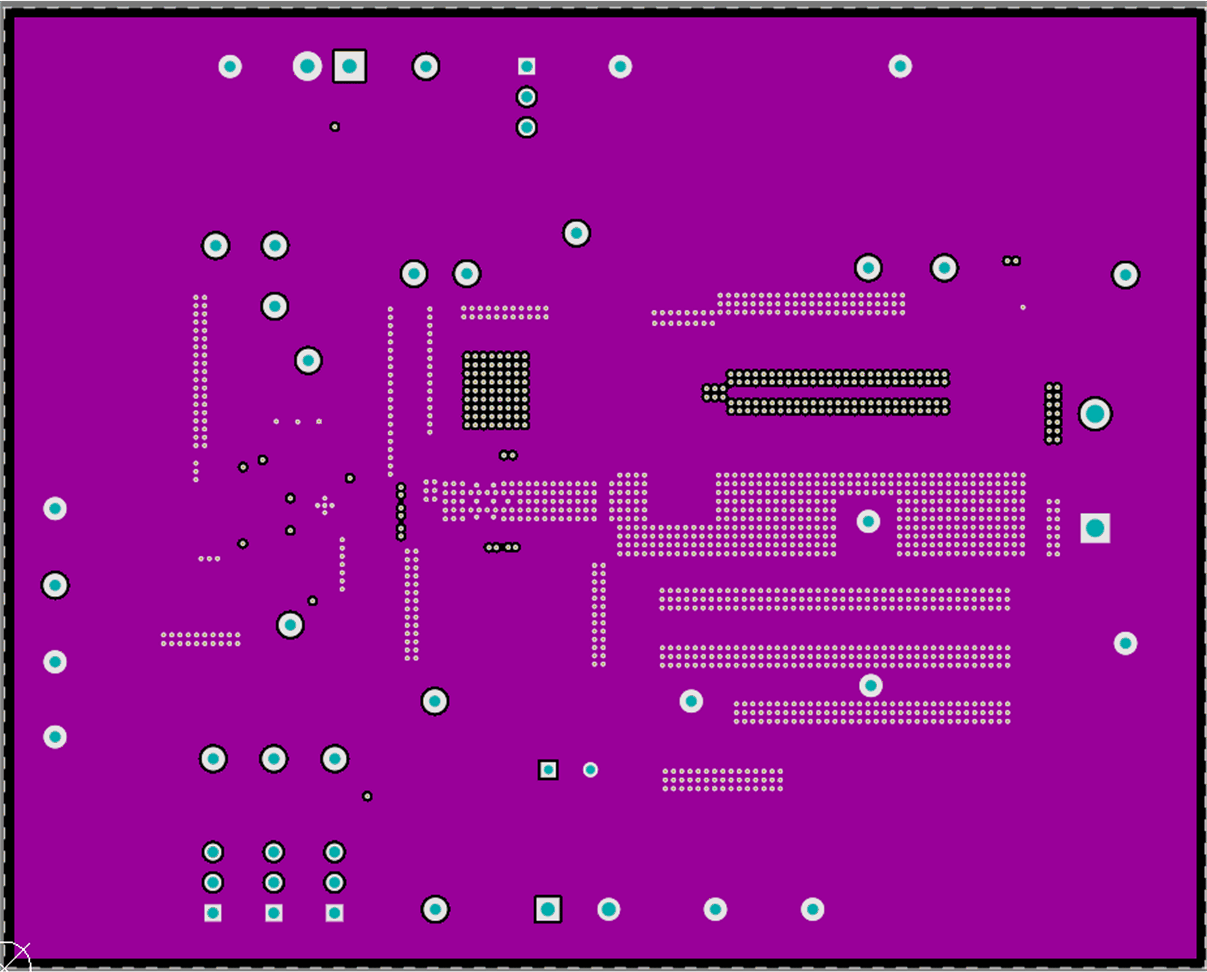

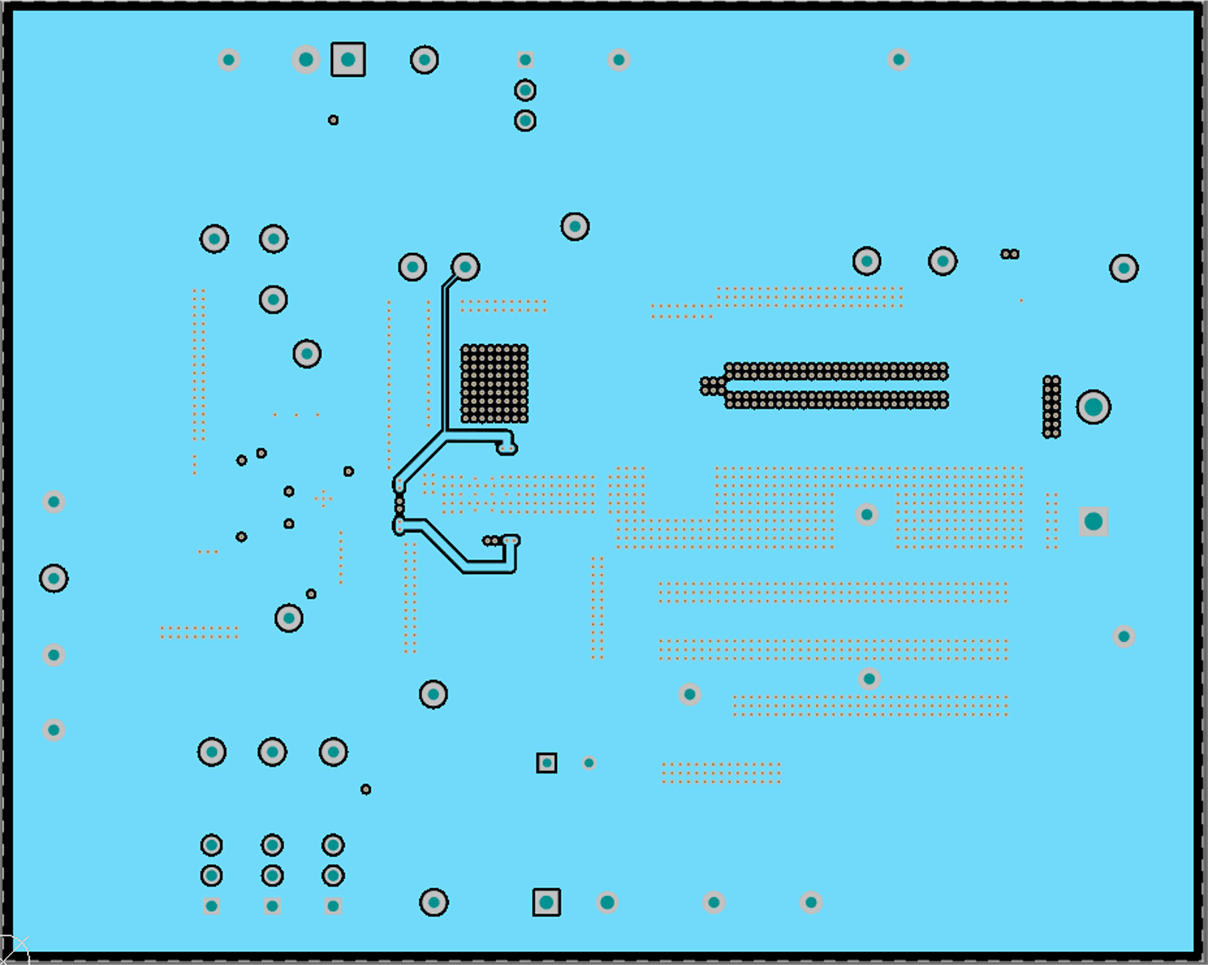

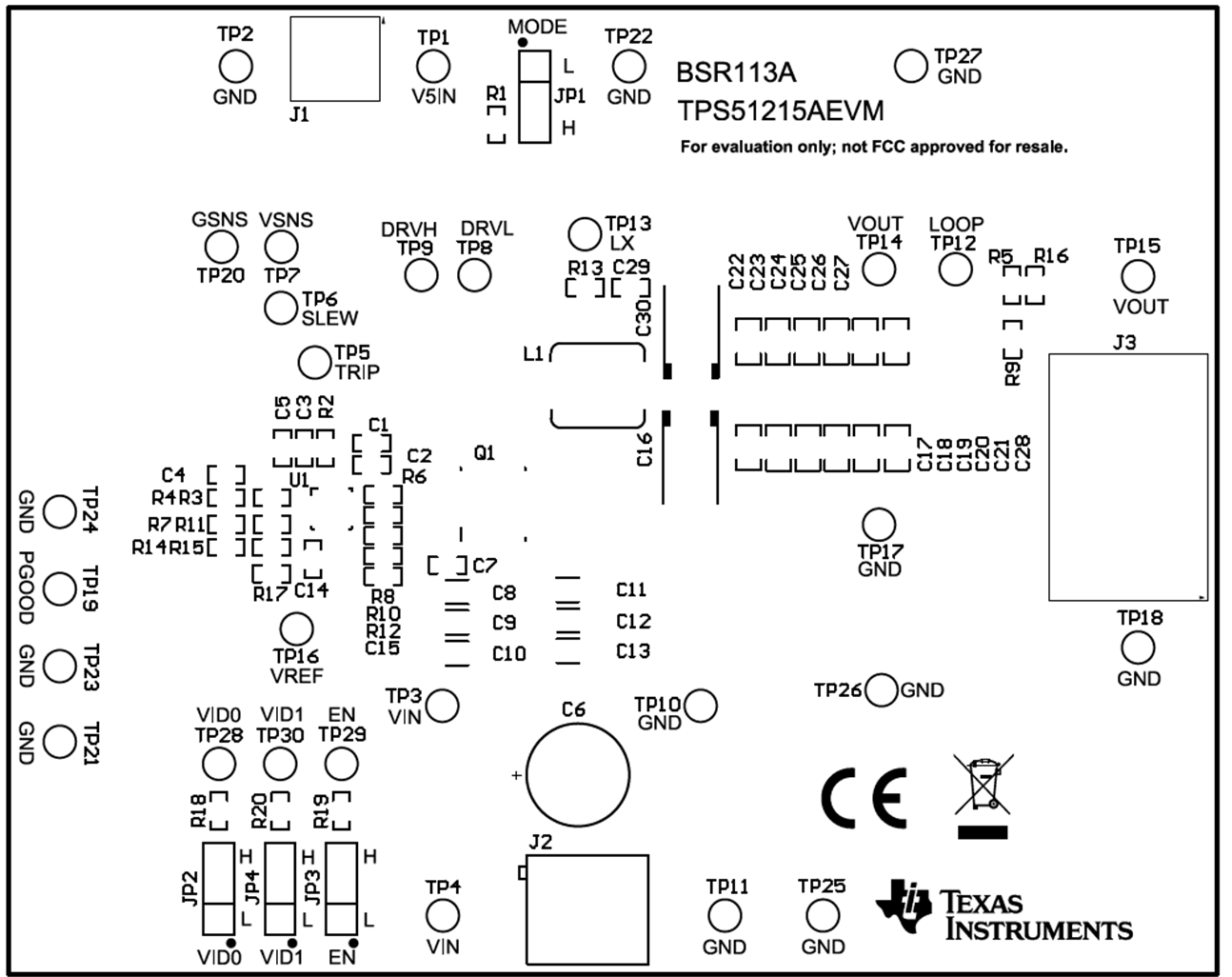

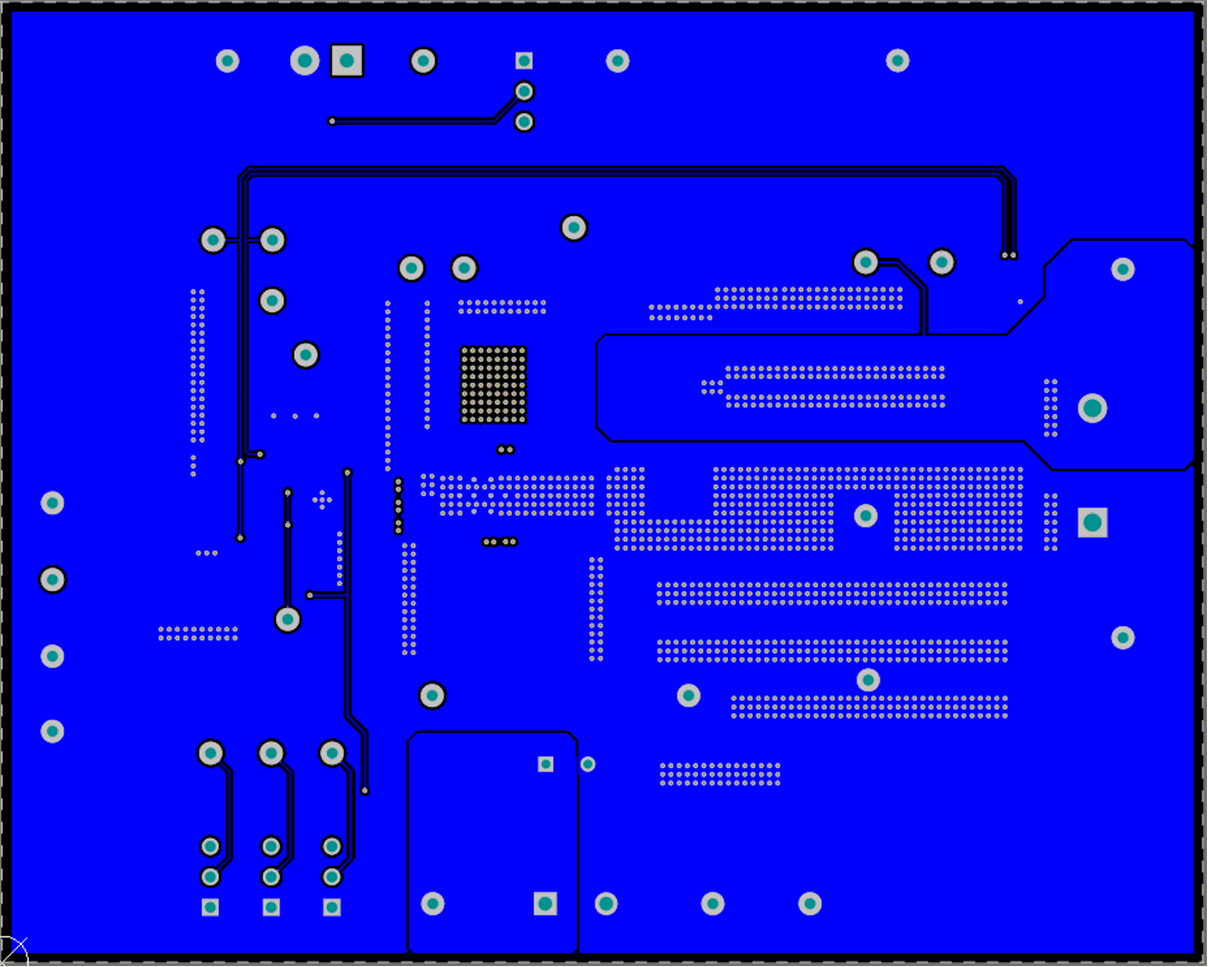

本節提供了 TPS51215AEVM 電路板布局和分層圖解的說明。圖 4-1 至圖 4-9 顯示了 TPS51215AEVM 的電路板布局。頂層和底層各覆銅 2oz ，中間各層分別覆銅 1oz。

VIN 電容器、VOUT 電容器和 MOSFET 是功率元件，應放在 PCB 的一面（焊接面）。至少應插入一個內部平面并接地以實現屏蔽，并使小信號跡線與嘈雜的電力線分離開。

所有敏感的模擬跡線和元件（例如 VSNS、SLEW、VID、VREF 和 TRIP）應遠離高壓開關節點（例如 SW、DRVH、DRVL 或 BST）放置，以避免發生耦合。使用內部的一層或多層作為接地平面，并屏蔽反饋跡線，使其與電源跡線和功率元件隔離開。

將 VSNS 直接連接到負載器件的輸出電壓感測點。將 GSNS 連接到負載器件的接地返回點。布線為差分線路，以避免噪聲耦合。

將過流設置電阻器從 TRIP 引腳連接至地，并使其接線盡可能靠近器件。從 TRIP 引腳到電阻器的跡線和從電阻器到地面的跡線應避免耦合到高壓開關節點。

從柵極驅動器到高側或低側 MOSFET 柵極的接線應盡可能短，以減少雜散電感。

PCB 跡線定義為 SW 節點，它連接到開關 MOSFET 的源極、整流 MOSFET 的漏極和電感器的高壓側，應該盡可能短而寬。
