ZHCU959 February 2022
2 EVM 設置和快速入門指南
表 2-1 列出了默認配置。
表 2-1 默認 EVM 配置
| 參數 | 規格 |
|---|---|
| 輸入電源 | 4V 至 14V |
| 工作溫度 | 25°C |
| 開關頻率 | 500kHz |
使用表 2-2 中所示連接后，可使 TPS7H5005/6/7/8EVM 快速上電并運行。
表 2-2 TPS7H5005/6/7/8EVM 連接
| 端子或測試點 | 電壓源 |
|---|---|
| J11 (VIN) | 4V 至 14V 輸入，10mA。請參閱 J11 連接的正負端子。 |
| TP9 (COMP) | 1V，電流在 10mA 以下（根據 TPS7H500x-SEP 采用增強型航天塑料的抗輻射 2MHz 電流模式 PWM 控制器數據表，輸入電壓范圍可以為 –0.3V 至 3.3V）。 |

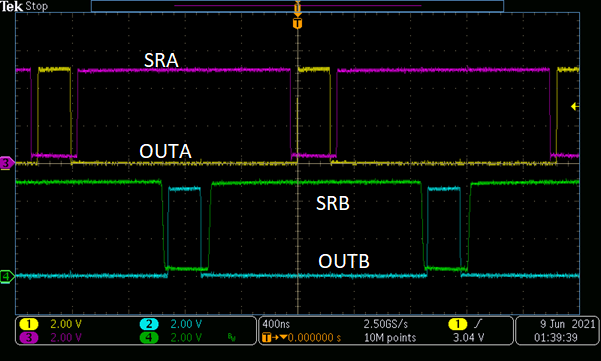

然后，此器件應通電并在開環模式下運行，如圖 2-1 所示。圖 2-1 顯示了使用快速啟動方法在 J1–J4 上測得的 TPS7H5005/6/7/8-SP 輸出。
圖 2-1 TPS7H5005/6/7/8-SEP 輸出在此模式下運行會強制 COMP 電壓在 TPS7H5005/6/7/8EVM 上產生一個輸出。根據 COMP 上的輸入電壓以及 CS_LIM 電路產生的三角波形，或用戶決定添加到 CS_LIM 引腳的任何其他波形，占空比有所不同。請參閱圖 2-2 以了解信號生成波形。請注意，TPS7H5006EVM 和 TPS7H5007EVM 上不存在 OUTB 和 SRB。TPS7H5008EVM 上不存在 SRA 和 SRB。

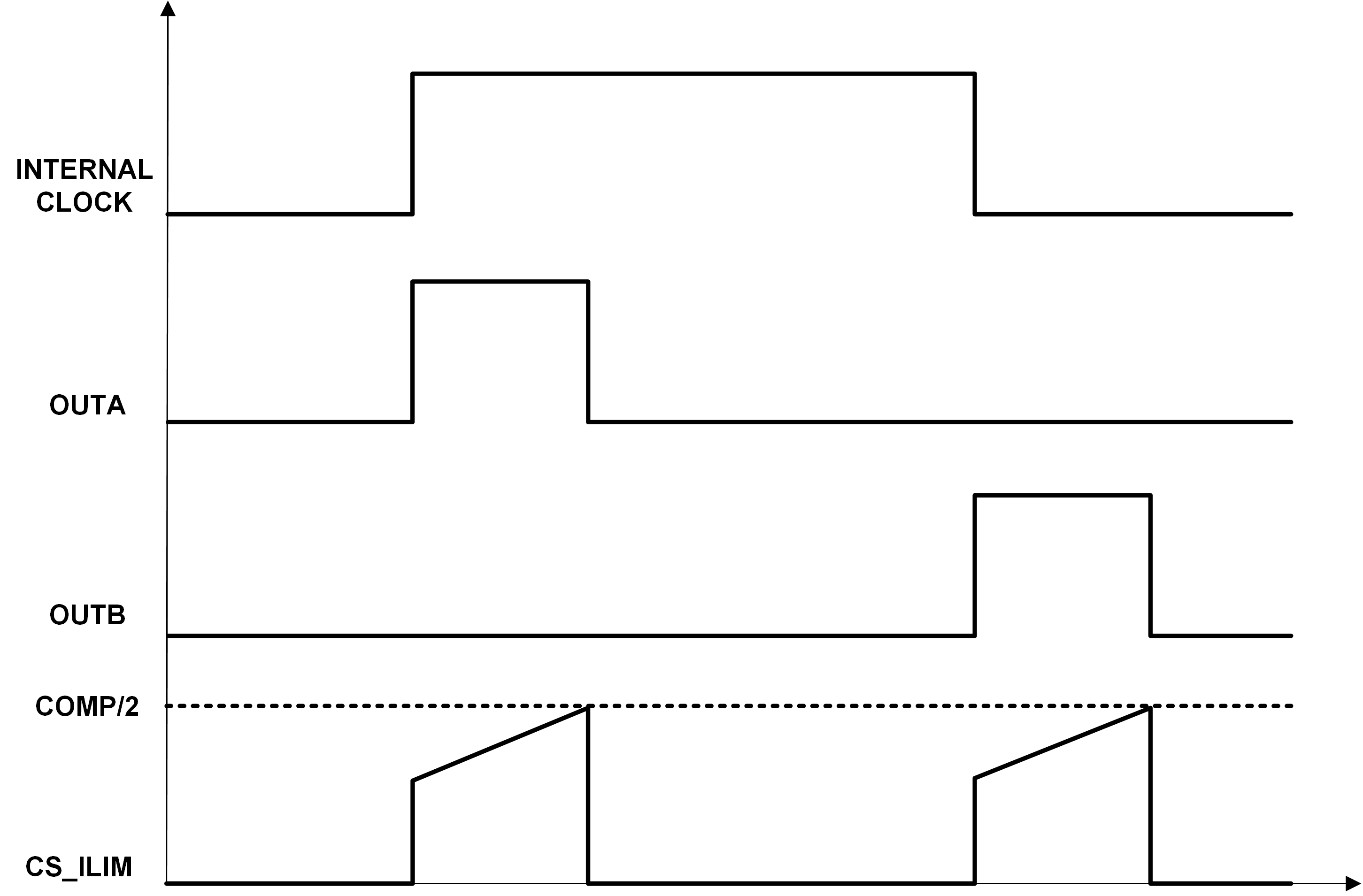

圖 2-2 顯示了 TPS7H5005/6/7/8EVM 基于 COMP 電壓和 CS_LIM 引腳電壓生成輸入和輸出信號的波形。
圖 2-2 占空比生成
