5 原理圖
對于 TPS7H5005EVM 原理圖，請參閱圖 5-1 至圖 5-4。
對于 TPS7H5006EVM 原理圖，請參閱圖 5-5 至圖 5-8。
對于 TPS7H5007EVM 原理圖，請參閱圖 5-9 至圖 5-12。
對于 TPS7H5008EVM 原理圖，請參閱圖 5-13 至圖 5-16。

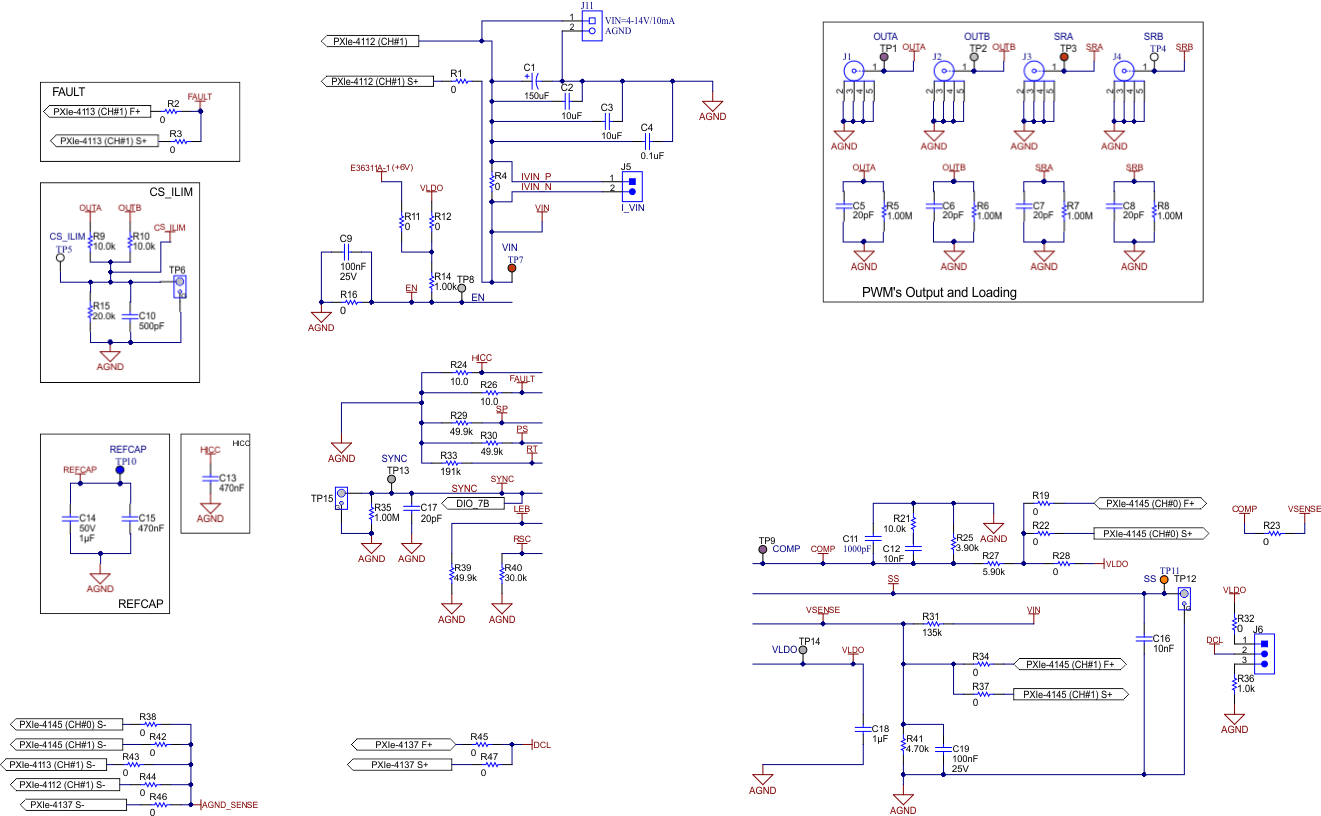

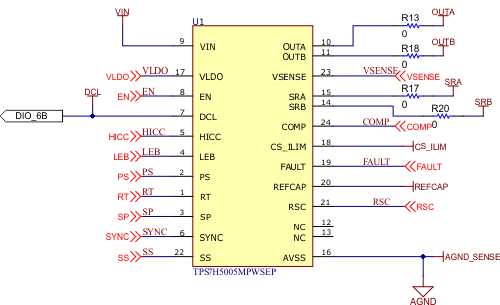

圖 5-1 TPS7H5005EVM 原理圖（第 1 頁）

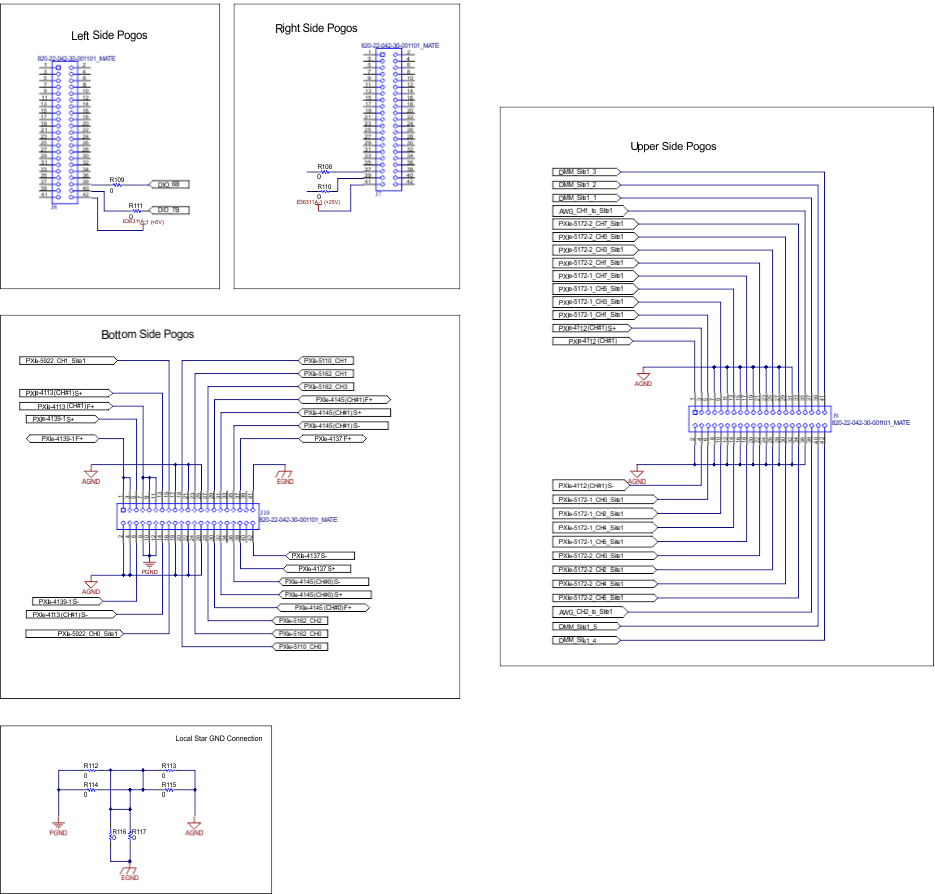

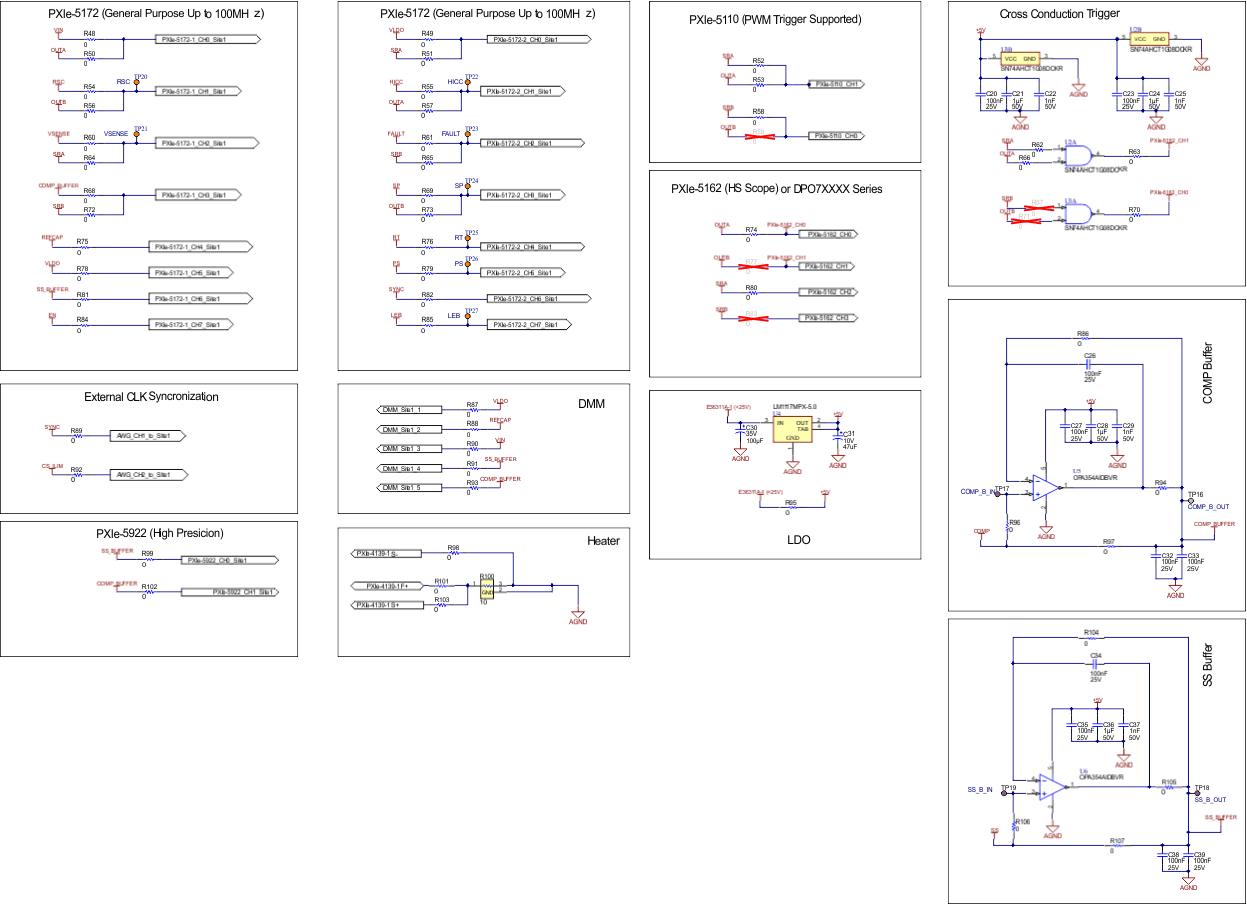

圖 5-2 TPS7H5005EVM 原理圖（第 2 頁）

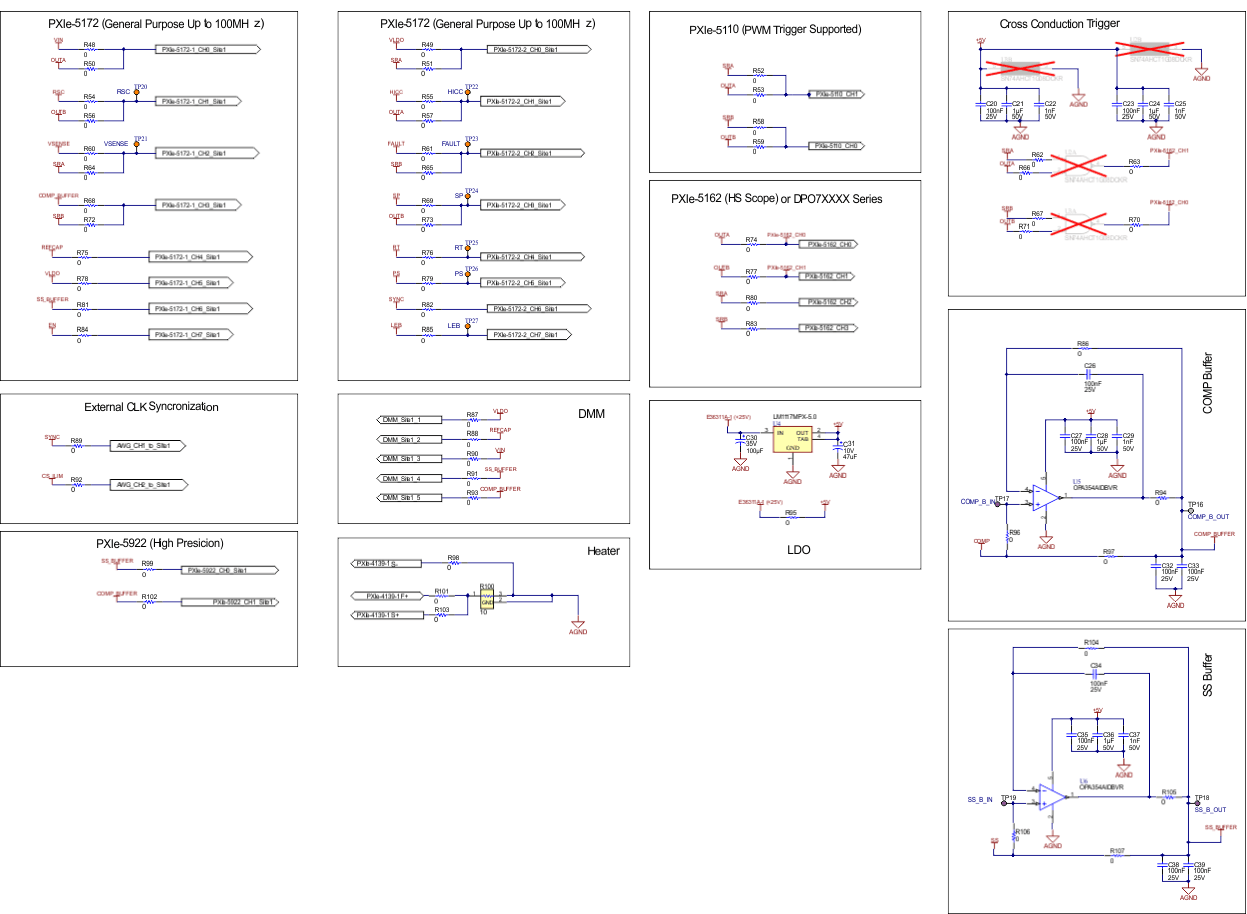

圖 5-3 TPS7H5005EVM 原理圖（第 3 頁）

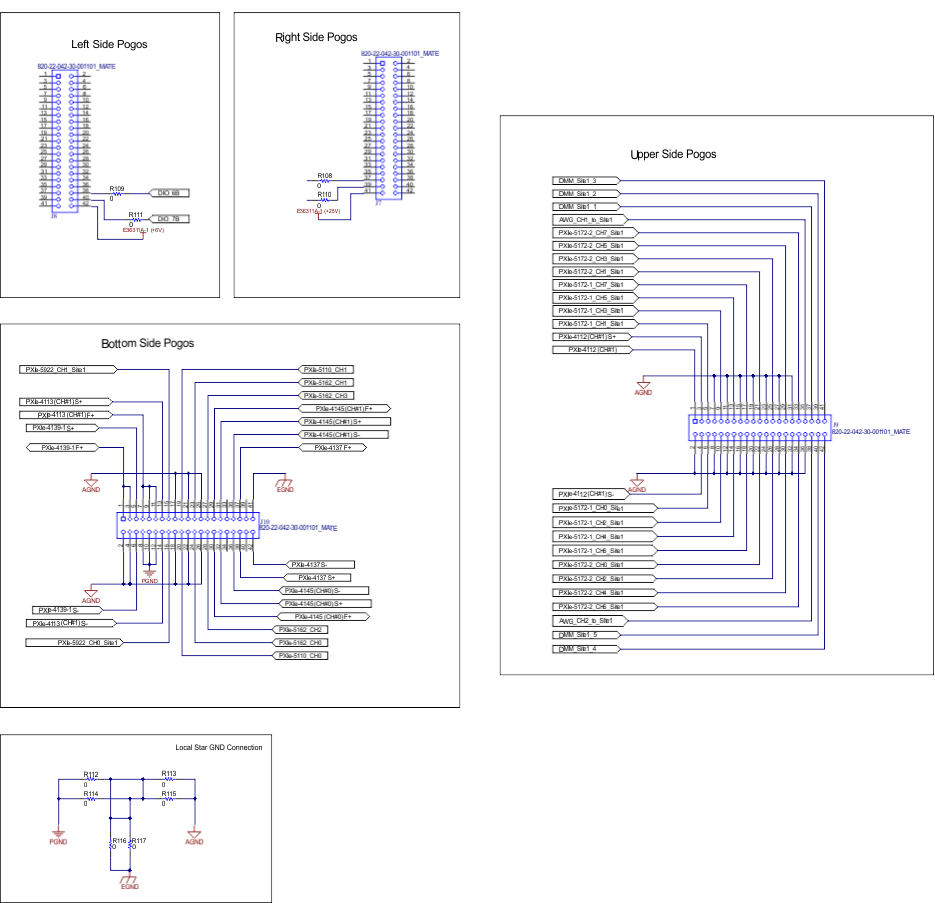

圖 5-4 TPS7H5005EVM 原理圖（第 4 頁）

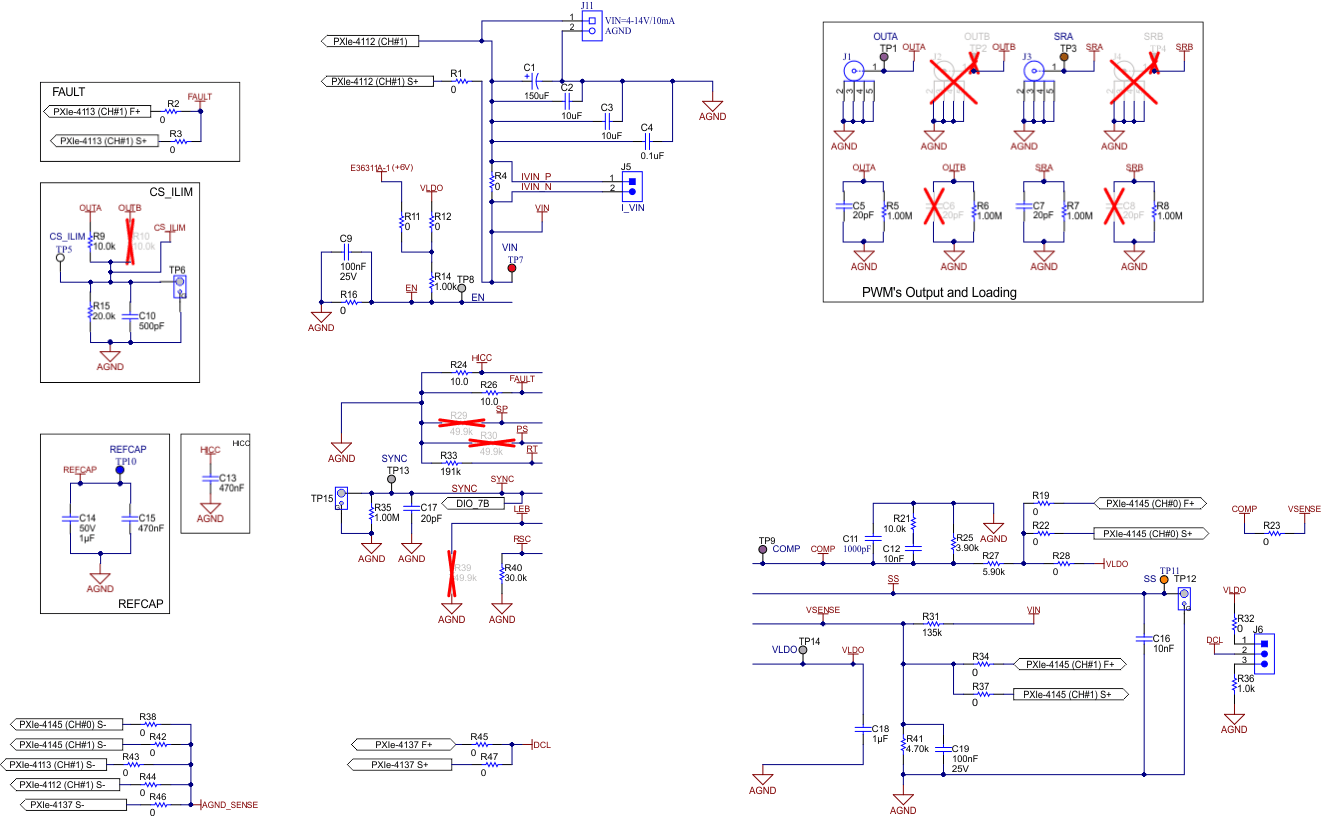

圖 5-5 TPS7H5006EVM 原理圖（第 1 頁）

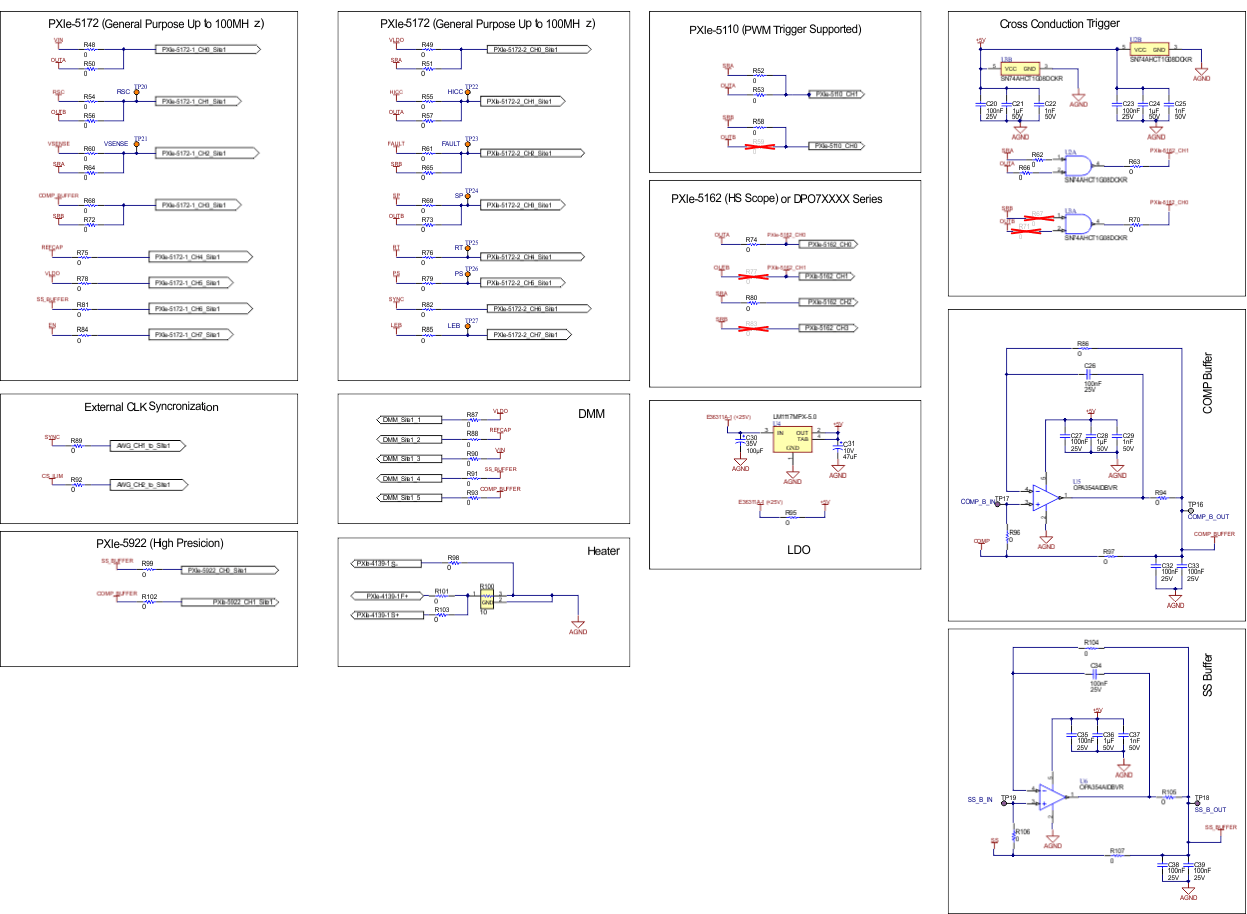

圖 5-6 TPS7H5006EVM 原理圖（第 2 頁）

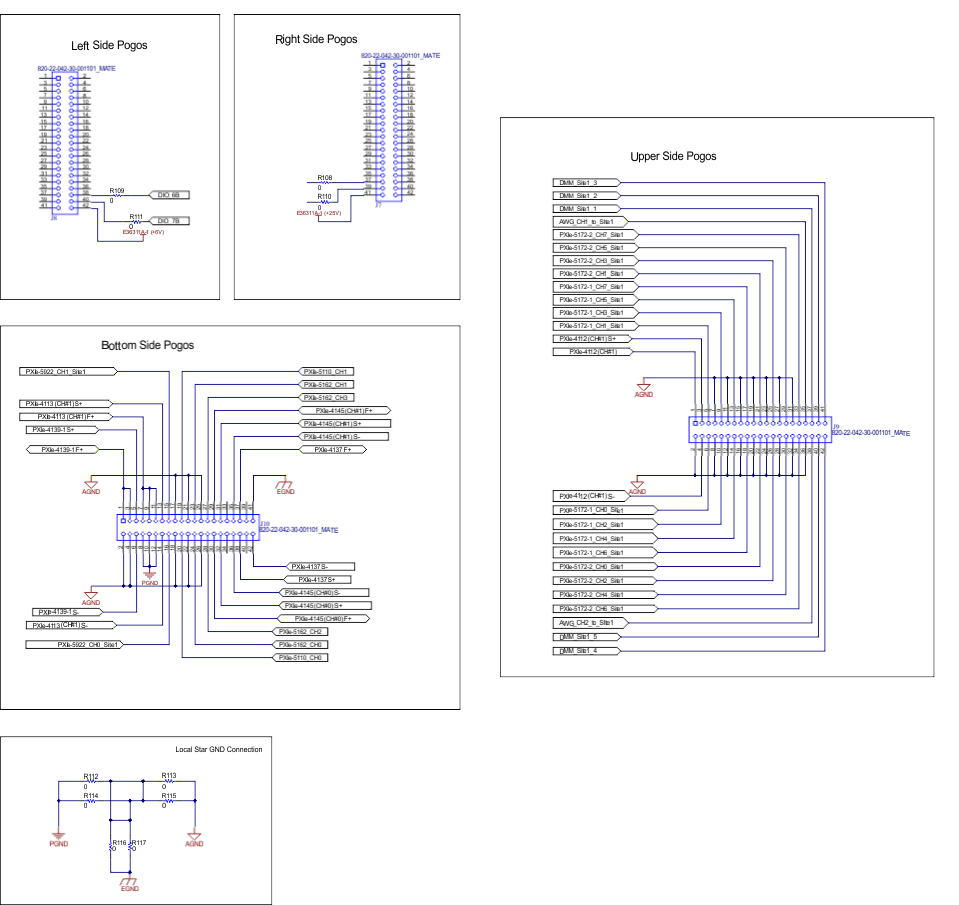

圖 5-7 TPS7H5006EVM 原理圖（第 3 頁）

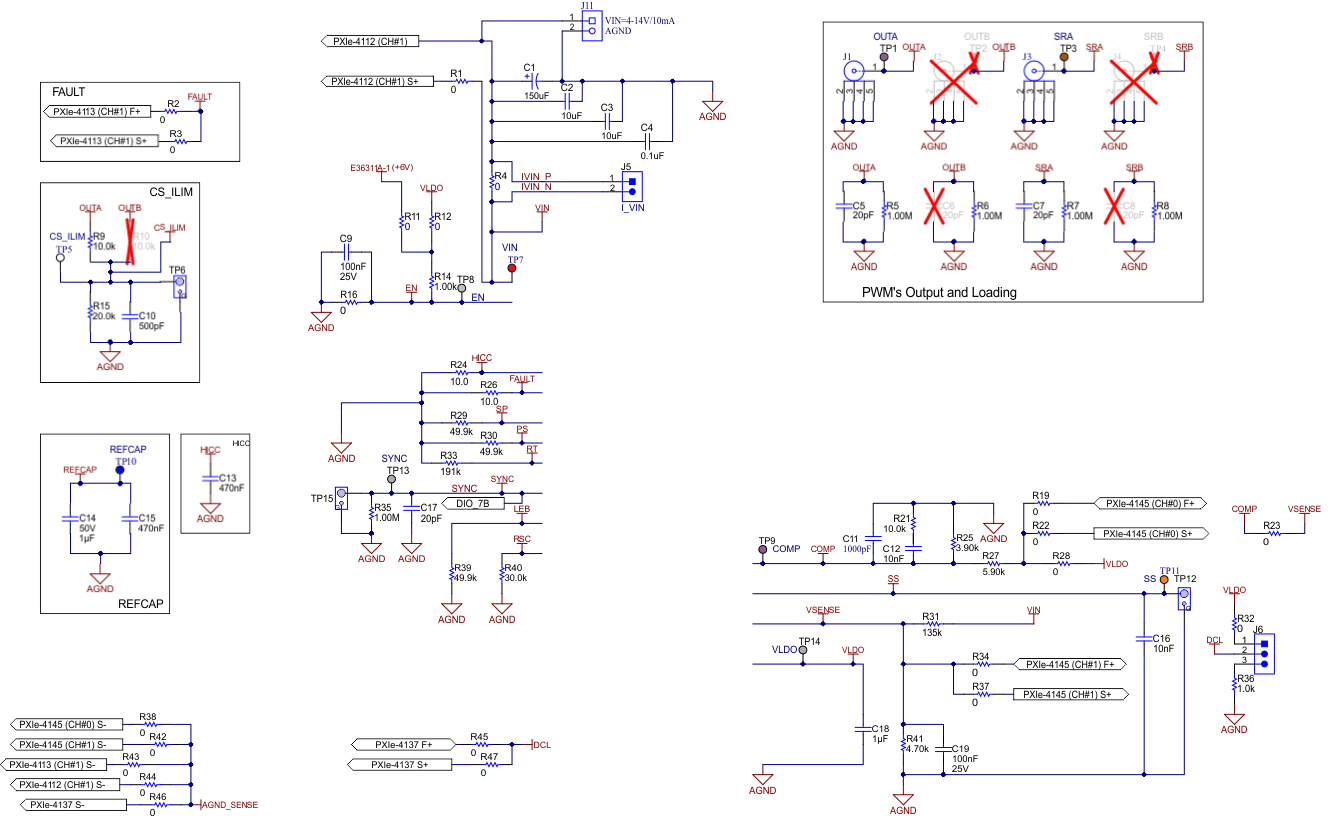

圖 5-8 TPS7H5006EVM 原理圖（第 4 頁）
圖 5-9 TPS7H5007EVM 原理圖（第 1 頁）
圖 5-10 TPS7H5007EVM 原理圖（第 2 頁）
圖 5-11 TPS7H5007EVM 原理圖（第 3 頁）
圖 5-12 TPS7H5007EVM 原理圖（第 4 頁）
圖 5-13 TPS7H5008EVM 原理圖（第 1 頁）
圖 5-14 TPS7H5008EVM 原理圖（第 2 頁）
圖 5-15 TPS7H5008EVM 原理圖（第 3 頁）
圖 5-16 TPS7H5008EVM 原理圖（第 4 頁）
