2.2 EVM 組裝說明
本節提供了關于如何組裝該 EVM 的分步說明。
- 選擇所需的封裝。有關每種封裝對應的位置，請參閱Topic Link Label2.1。
- 在劃線處輕輕彎曲 PCB 面板以從 EVM 上分離所需的封裝。

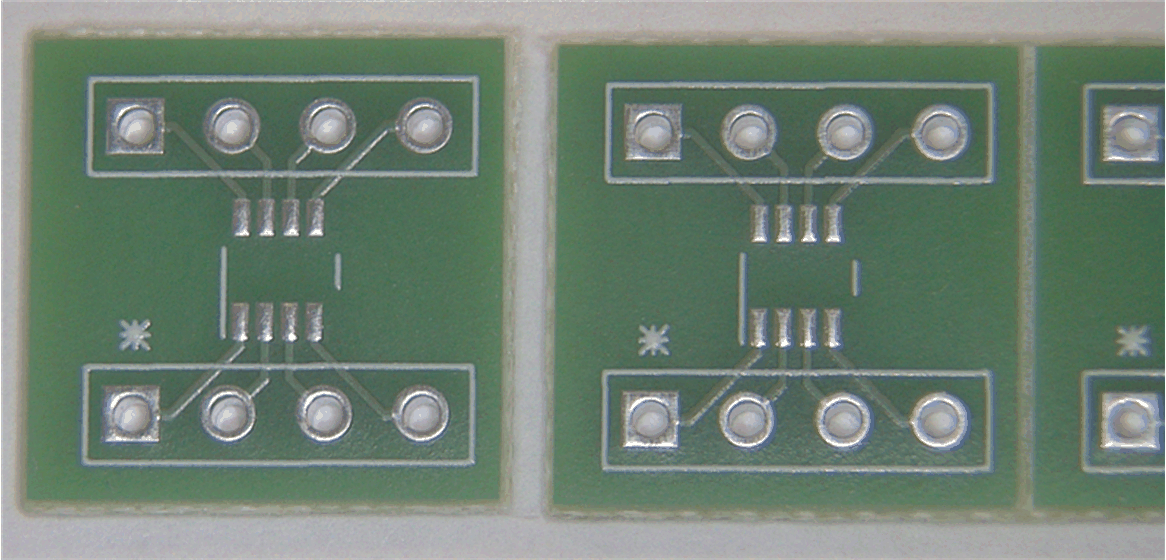

圖 2-2 分離所需的 PCB - 將器件焊接到分離下來的 PCB 上。

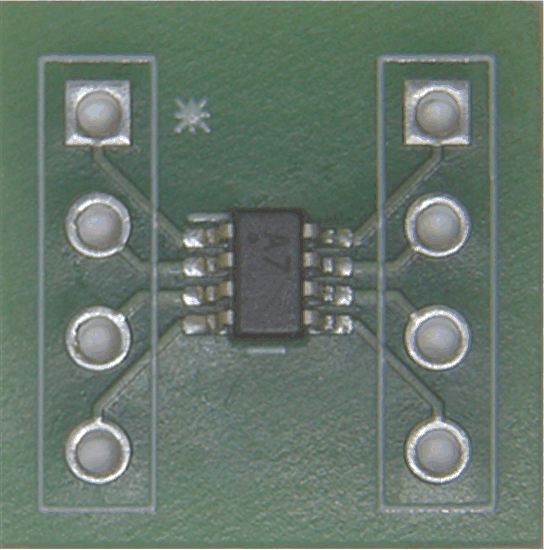

圖 2-3 分離下來的 PCB 上已焊接 IC - 使用尖嘴鉗將端接排針剪成所需的針位長度。
- 對于 DPW、DCN、DDF 和 DSG 封裝，端接排針需要剪成 4 針位長度，如圖 2-4 中所示。
- 對于 RUG 封裝，請使用 5 針位長度。
- 對于 RUC 和 RGY 封裝，請使用 7 針位長度。
- 而對于 RTE 封裝，請使用 8 針位長度。

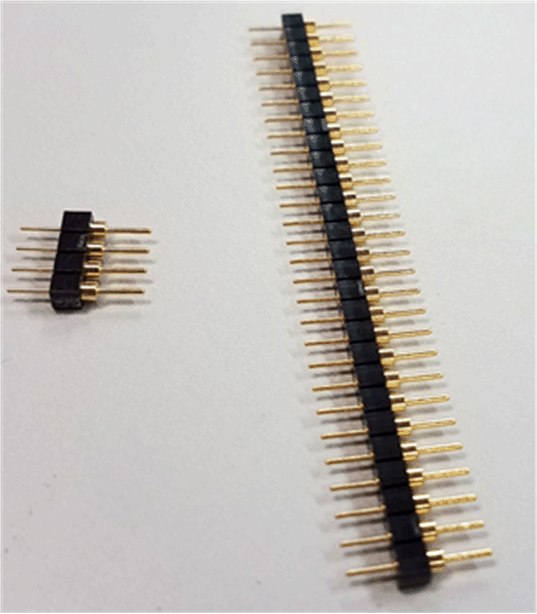

圖 2-4 端接排針 (TS-132-G-AA) 已剪成 4 針位長度
- 將插頭排針插入備用 DIP 插座或試驗電路板，如圖 2-5 中所示。

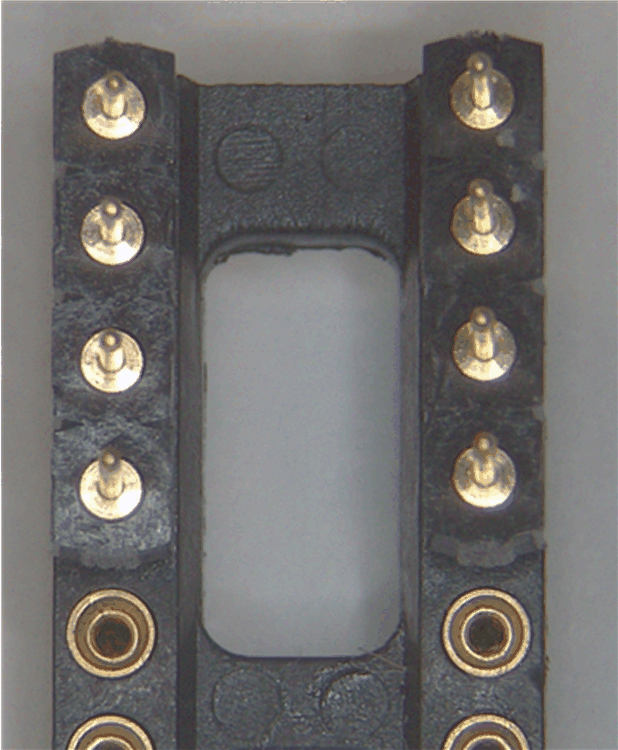

圖 2-5 端接排針 (TS-132-G-AA) 已插入備用 DIP 插座 - 將分離下來且已焊接 IC 的 PCB 放到端接排針上并焊接固定每個引腳。從 DIP 插座上小心拆焊 PCB。圖 2-6 所示為組裝完成的 PCB。

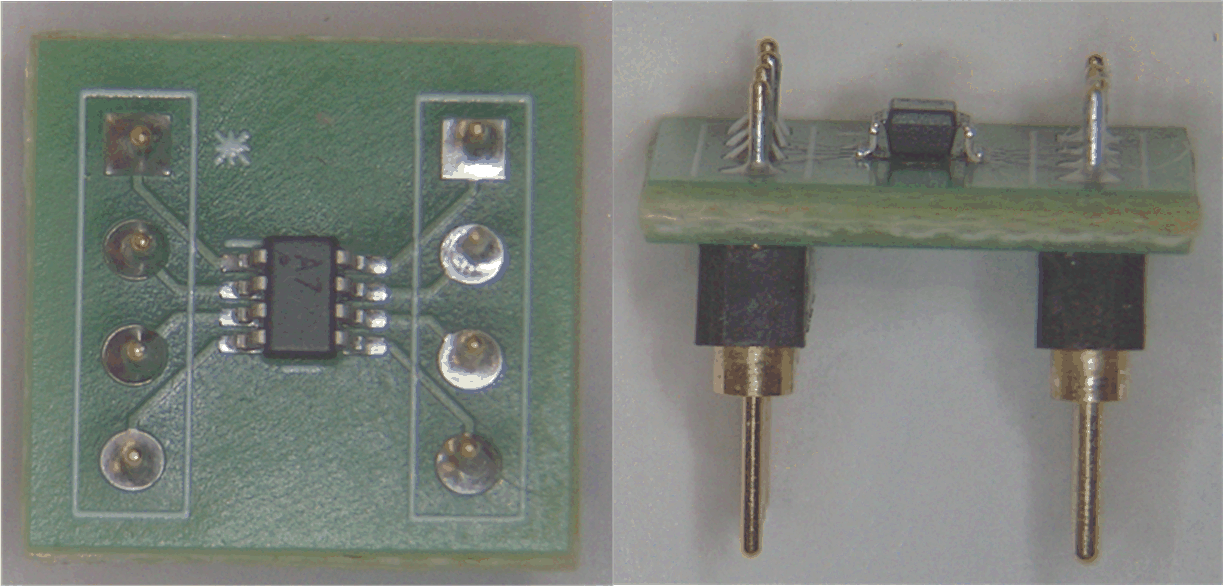

圖 2-6 組裝完成的 PCB
