ZHCU623B January 2019 – December 2024 CC2640R2F , TMP117
4.3.2.1 WCSP (YBG) 封裝
支持藍牙技術的高精度皮膚溫度測量柔性 PCB 貼片 使用 TMP119AIYBGR 來展示一種潛在的皮膚體溫測量技術。在此設計中，TMP119 WCSP 版本帶有涂層的背面直接與佩戴者的皮膚接觸，熱量從皮膚直接傳導到 TMP119。在使用該技術的終端系統中，TMP119 可以覆蓋一層柔軟的二次成型材料來保護器件免受損壞。圖 4-2 顯示了 TMP119 位于貼片的皮膚接觸一側。
圖 4-2 PCB
編輯器中的 TMP119AIYBGR 布局對于那些帶有外殼但仍需要測量皮膚溫度的應用（例如智能手表或耳塞），這項技術可以進行調整。TMP119 可以放置在與金屬觸點接觸的位置，以便從佩戴者的皮膚傳導熱量，如圖 4-3 所示?；蛘撸部梢允褂迷撈骷牡撞縼?lái)傳遞熱量，如圖 4-4 所示。如果使用封裝的底部，可考慮使用由生物相容性和導熱性材料（例如不銹鋼）制成的電路板加固基板。
圖 4-3 使用
WCSP 封裝 TMP119 頂部透過外殼進行檢測的堆疊示例

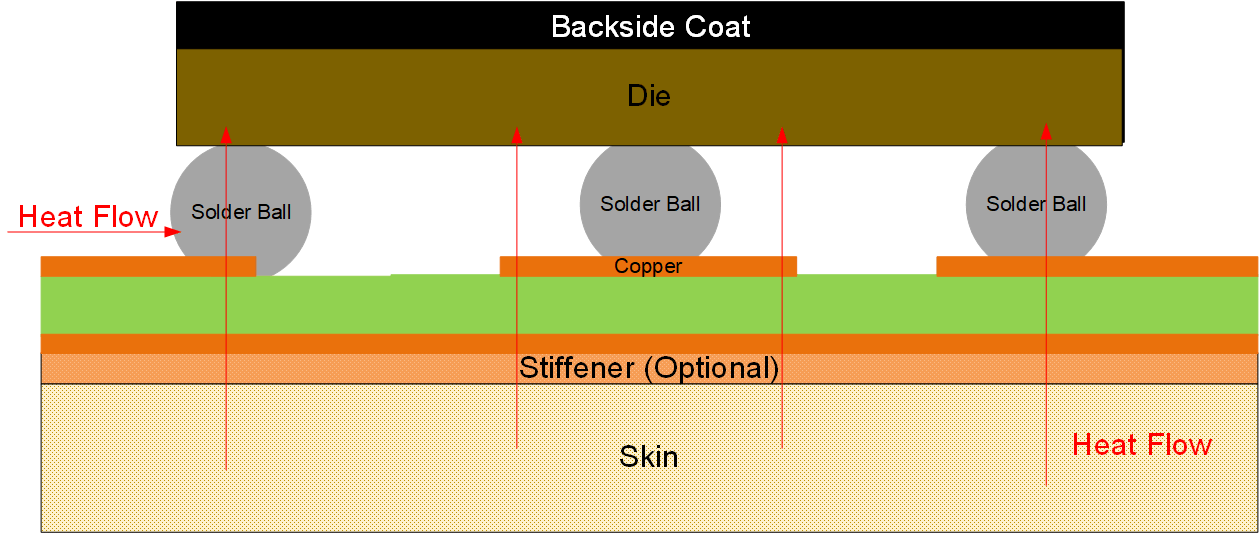

圖 4-4 使用
WCSP 封裝 TMP119 從底部進行檢測的堆疊示例
