ZHCAFL6 September 2025 BQ76905 , BQ76907
2.2 少于 7 節的電池組
對于少于 7 節的電池組，電芯必須按照表 2-3中規定的連接方式進行連接，并且還需將 Settings:Configuration:Vcell Mode 配置為實際的電芯數量。
表 2-3 電芯使用情況和連接
| 使用的電芯數量 | 連接的電芯 | 短接的電芯 |
|---|---|---|
| 6 | VC7、VC6、VC5、VC3、VC2、VC1 | VC4 |
| 5 | VC7、VC5、VC3、VC2、VC1 | VC6、VC4 |
| 4 | VC7、VC5、VC3、VC1 | VC6、VC4、VC2 |
| 3 | VC7、VC5、VC1 | VC6、VC4、VC3、VC2 |
| 2 | VC7、VC1 | VC6、VC5、VC4、VC3、VC2 |

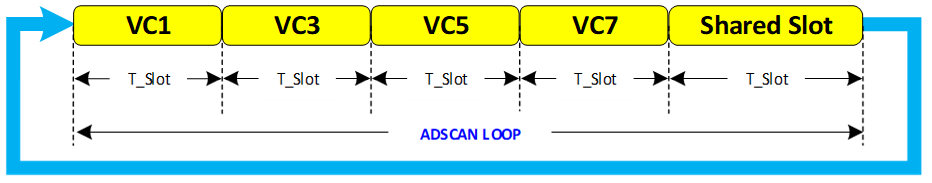

在 BQ76907 的采樣周期中，為節省采樣資源并提高采樣效率，BQ76907 會自動跳過未實際連接電芯的通道。以 4 節電池組為例，如圖 2-4所示，BQ76907 會自動跳過第 2、第 4 和第 6 通道的采樣。從而，一個 ADSCAN LOOP 中的時隙數量從 8 個減少至 5 個，顯著提升了采樣效率。
圖 2-4 4 節電池組的 ADSCAN LOOP上一節中描述的 LOOP_SLOW 速度控制在此處仍然適用。
