本節介紹 7 節電池組及少于 7 節的電池組在正常模式下的采樣邏輯。對于 7 節電池組，如 圖 2-1 所示，BQ76907 以 ADSCAN LOOP 方式執行電壓采樣。

每個 ADSCAN LOOP 包含 8 個時隙，其中前 7 個時隙連續采集 7 節電池的電壓，最后 1 個時隙為共享時隙。

每個時隙的時間 T_Slot 可通過 [CVADCSPEED_1, CVADCSPEED_0]進行配置。如 表 2-1 所示。T_Slot 越小，采樣速率越高，但精度越低。反之，T_Slot 越大，采樣速率越低，但精度越高。因此，用戶在設置 T_Slot 時，應根據應用需求權衡 BQ76907 的采樣速度與精度。

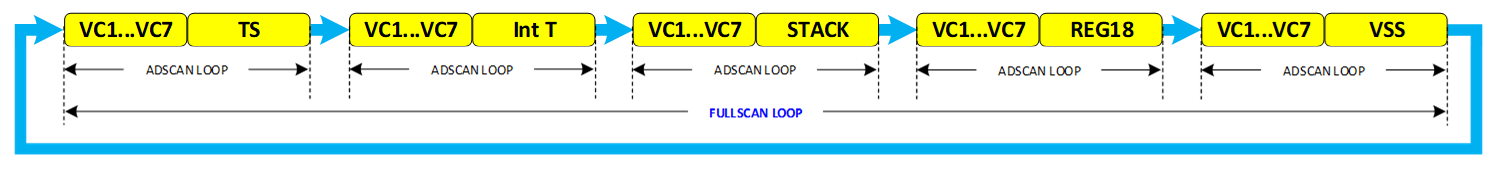

共享時隙由（TS 引腳電壓、內部溫度、VC7 引腳電壓、VREF 電壓和 VSS 電壓）共享使用。由于與電芯電壓相比，這些電壓不需要快速的采樣速率，因此每個 ADSCAN LOOP 只能對其中一種電壓進行采樣。完成所有電壓的采樣需要經歷 5 個ADSCAN LOOP。因此，將每 5 個 ADSCAN LOOP 稱為一個FULLSCAN LOOP，如中圖 2-2所示。

在許多應用場景中，客戶對采樣速率要求不高，但對功耗較為敏感，并期望在正常模式下仍能維持相對較低的功耗。針對這一需求，BQ76907 設置了一個寄存器：LOOP_SLOW [1, 0]。通過配置該寄存器，用戶可以在每個活動時隙后插入若干個 IDLE 時隙，并通過這種方式降低采樣速率，從而實現更低的功耗。如 圖 2-3 所示。

其中：n 與空閑時隙數之間的關系也可直接參考表 2-2。
