4.2 基于 MCU 的控制
更先進的 FDIR 策略通常需要更高層次的抽象：監測多個輸入、評估合理性、分析趨勢以及記錄隨時間推移的系統行為。在此情況下，航天級微控制器 (MCU) 為軟件驅動的智能決策提供了理想平臺。
MSP430FR5969-SP 專為低功耗、空間受限的應用而設計。器件在單個芯片上集成了 ADC、比較器、PWM 輸出和電壓基準生成以及許多其他功能，大大降低了對分立式元件的需求。器件的非易失性 FRAM 存儲器尤為適于記錄數據，具有快速寫入周期和高耐久性。例如，使用片上 64KB FRAM 的 20KB 容量可存儲多達 20,000 個數據點，數據點可用于在軌軟件更新和行為調整、故障分析和根本原因識別或任務后審查和優化。
TMS570LC4357-SEP 雙核鎖步 MCU 進一步加強了 FDIR 功能。該器件最初是為防抱死制動系統 (ABS) 和動力轉向等汽車安全系統而開發的，在構建之初就考慮了 ISO 26262 ASIL-D 合規性 [3]、[7]。
器件的關鍵特性包括：
這些特性為高完整性故障響應奠定了基礎，即使在執行關鍵任務的實時操作期間也是如此。 [8]
TMS570LC4357-SEP 具有 41 個 ADC 通道、64 個具有計時器和 PWM 功能的 GPIO 以及多個通信接口，支持復雜的 FDIR 實施方案。通過高通道數器件（如具有 16 個 12 位 ADC 通道、12 個數模轉換器 (DAC) 通道、3 個溫度傳感器和 8 個 GPIO 的 AFE11612-SEP），產品的可擴展性得到了進一步增強。例如，如 圖 4-1 中所示，向 TMS570LC4357-SEP 添加兩個 AFE11612-SEP 實例可啟用具有以下特性的系統：
- 72 個 ADC 通道
- 32 個 DAC 通道
- 7 個互補 PWM 輸出
- 6 個增強型捕獲 (eCAP) 模塊
- 2 個增強型正交編碼器脈沖 (eQEP) 模塊
- 用于額外 PWM 輸出且具有高級計時器模塊的 64 個 GPIO
- 16 個外部中斷/通用輸入/輸出 (GPIO)
- 4 個溫度傳感器輸入
- 2 個 2.5V 基準輸出
- 10/100Mbps 以太網 MAC
- 4 個控制器局域網 (CAN) 控制器
- 2 個內部集成電路 (I2C) 模塊
- 5 個多緩沖串行外設接口 (MibSPI)
- 4 個通用異步接收器/發送器 (UART) 串行通信接口 (SCI)

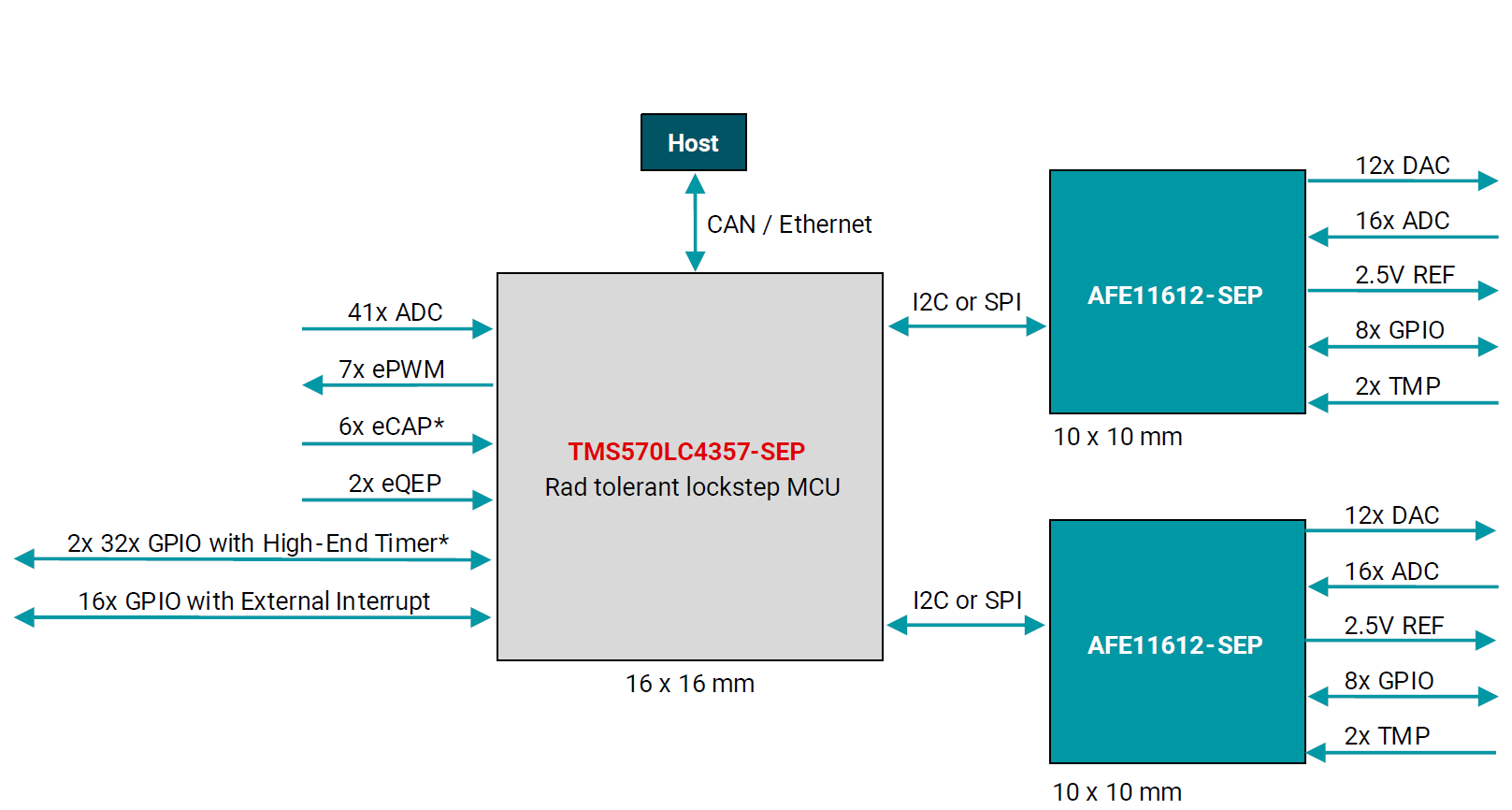

圖 4-1 基于 TMS570LC4357-SEP 和 AFE11612-SEP 的高通道密度監測和控制系統無論是部署為整個衛星總線的中央控制器，還是作為各個 PCB 上的本地 FDIR 單元，TMS570LC4357-SEP 均可實現高可靠性和靈活性，并具有近乎即時的故障檢測性能。
