2 測試方法
專門設計了定制測試外殼，以評估實際條件下的進水檢測性能。該外殼在各種溫度和濕度條件下都堅固可靠，能夠靈活適應各種測試場景，并能真實反映典型的通風電子元件外殼的特性。
在對該外殼外部的傳感器開展主實驗之前，還對另一種測試場景進行了評估，其中水滴被直接滴落在 HDC3020 傳感器腔體上。在這種情況下，傳感器讀數會瞬時降至 0% RH 并持續幾秒鐘，然后上升到原始值以上，直至水分蒸發或被移除（之后恢復到正常讀數）。幾乎瞬間降至 0% RH。這種獨特的特征明確表明水已進入傳感器腔體，且與本研究所測試的變量（如環境條件、外殼類型或尺寸、水量等）無關。在預期會有液態水且必須避免此類行為的情況下，可選用 HDC3022 作為替代器件，該器件配有 IP67 級防水過濾器。

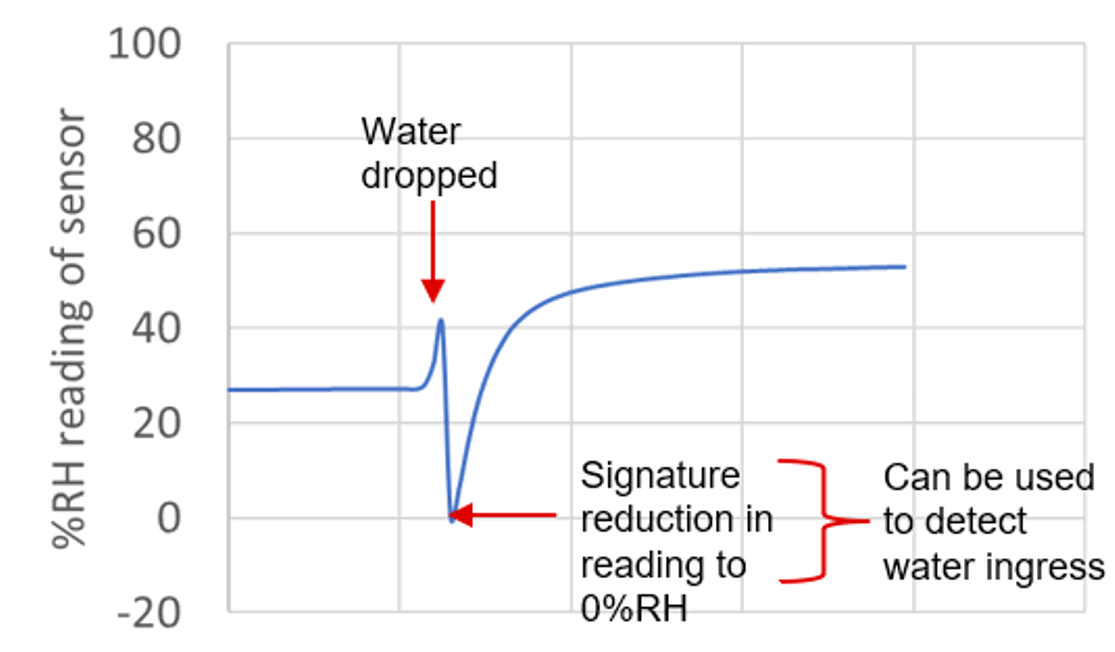

圖 2-1 當水滴直滴入傳感器腔體時 HDC3020 的 RH 值變化測試外殼用于模擬以下半開放電子系統：頂部設有一個防水通風口，以允許空氣交換。通風口有兩個用途：一是模擬真實世界的外殼（很少密封），二是防止在測試過程中泵入經調節空氣時壓力積聚。如果沒有該通風口，從外部腔室引入潮濕或干燥的空氣可能會對箱體過度加壓。這種額外的壓力可能會以不同于水進入電子系統的方式改變 AH。
在外殼內，測試 PCB 裝有 HDC3020 傳感器（安裝在小型凸板上），因此不會被任何進水淹沒。水通過漏斗引入，以模擬緩慢滴水或快速倒水的情形。PCB 旁增設了散熱器和加熱器，以改變外殼內部的溫度。如此一來，無需將整個外殼放入加熱環境箱內，即可將外殼加熱到較高的溫度。通過氣送管連接方式將潮濕干燥的空氣直接輸送到測試外殼中。
圖 2-2 配備內部和外部元件的通風測試外殼在各種環境條件下進行測試，以確保檢測算法在可能發生進水的各種情況下都能正常工作。在汽車和工業應用中，泄漏可能發生在低溫干燥環境和高溫潮濕環境中。因此，在幾個具有代表性的條件下對電子系統進行了評估。
| 測試編號 | 溫度 (°C) | 相對濕度 (%RH) | 水量 | 如何進行測試？ |
|---|---|---|---|---|
| 1 | 22°C | 45-50% | 一滴水 (0.023mL) | 室內環境條件、無強制潮濕空氣 |
| 2 | 22°C | 45-50% | 三滴水 (0.07mL) | 室內環境條件、無強制潮濕空氣 |
| 3 | 22°C | 45-50% | 全水流量 (100mL) | 室內環境條件、無強制潮濕空氣 |
| 4 | 22°C | 70% | 全水流量 (100mL) | 室內環境條件、強制潮濕空氣 |
| 5 | 50°C | 10% | 三滴水 (0.07mL) | 外殼內部加熱、強制干燥空氣 |
| 6 | 50°C | 70% | 三滴水 (0.07mL) | 外殼直接置于濕度箱中 |
| 7 | 10°C | 10% | 三滴水 (0.07mL) | 外殼置于冰浴中冷卻、強制干燥空氣 |
| 8 | 10°C | 70% | 三滴水 (0.07mL) | 外殼置于冰浴中冷卻、強制潮濕空氣 |
測量的 1 滴水容量約為 0.023 mL，3 滴水容量約為 0.07mL。對于水滴測試，在使箱體濕度達到設定水平后，移除加濕空氣管，并使用滴管將水通過黃銅安裝孔沉積到外殼中。對于全流量 (100mL) 的水測試，使用漏斗將水倒入同一個安裝孔中。將水倒入外殼后，可將連接氣送管以泵入潮濕空氣的黃銅安裝孔關閉，以防止蒸發的水汽和潮濕或干燥空氣溢出。
所有測試條件均使用三滴水進行評估，以模擬輕微漏水的情況。"全水流量"測試旨在模擬大量水流進入電子系統。過熱測試并未使用大量水，因為將大量水倒入外殼中需要在每次測試之間進行徹底清理，并且通常還需要拆卸測試外殼。此外，使用少量的水是最不利于濕度傳感器檢測的測試情況，因為蒸發到空氣中的水蒸汽量要少得多，這實際上是對建議的 RH 轉換率閾值方法進行的更嚴格的測試。最后，測試 1 進行了 1 滴水測試，以探究 HDC3020 在給定測試外殼尺寸下可靠地檢測到進水事件的精細程度究竟能達到何種程度。
