6 總結

使用 HDC3020 等濕度傳感器創造了一種基于 RH 轉換率檢測算法的新的進水和泄漏檢測方法。相對濕度急劇上升（以 RH 10 秒轉換率測量）表示存在漏水情況。這種方法允許單個傳感器通過感應水蒸汽來覆蓋整個外殼，無論何處發生泄漏，都能檢測到漏水情況。這些結果適用于半開放系統和封閉系統。

在 10–50°C 溫度和濕度 10–70% RH 范圍內進行的廣泛測試表明，即使少量泄漏（1.7L 外殼中的進水量為 0.07mL）也會觸發明顯的濕度飆升。使用經測試的 1.7L 外殼、10m%RH/s 的閾值可在 40 秒內可靠地檢測到此類泄漏，同時避免因環境濕度變化而產生的誤報。該方法在所有測試條件下（包括高溫/低溫和潮濕/干燥的極端條件）都具有極強的可靠性。這種方法可通過極少的硬件（僅需一個小型濕度傳感器和簡單的固件邏輯）實現對泄漏和進水情況的早期預警。該方法能檢測出外殼內任何位置的進水情況，并能將真正的泄漏與背景濕度變化區分開來，性能優于傳統方法。

HDC3x 產品系列（包括 HDC3020-Q1 等汽車級產品）是 TI 的最新一代濕度傳感器產品，建議采用這種泄漏檢測方法。HDC3020 數字 RH 傳感器和 HDC3120 模擬輸出 RH 傳感器均采用標準開放腔 WSON 封裝。此外還有 HDC3021和 HDC3022 封裝型號產品，兩者具有與 HDC3020 相同的電氣和 RH 性能。值得注意的是，HDC3022 采用 IP67 級 PTFE 濾膜，可保護中心腔免受灰塵和水的侵害。這種水檢測算法不僅易于實施，而且可以根據不同的外殼體積和進入系統的預期水量進行調整。確保外殼密封或通風良好可防止環境濕度大幅波動，從而使得由泄漏引起的濕度上升幅度遠高于正常的環境變化。測試結果表明，該檢測算法可以使用 10m%RH/s 的轉換率閾值，但是需要根據特定外殼尺寸的空氣量和所需靈敏度（例如必須檢測的進水量）的實證評估來調整所設計的閾值。

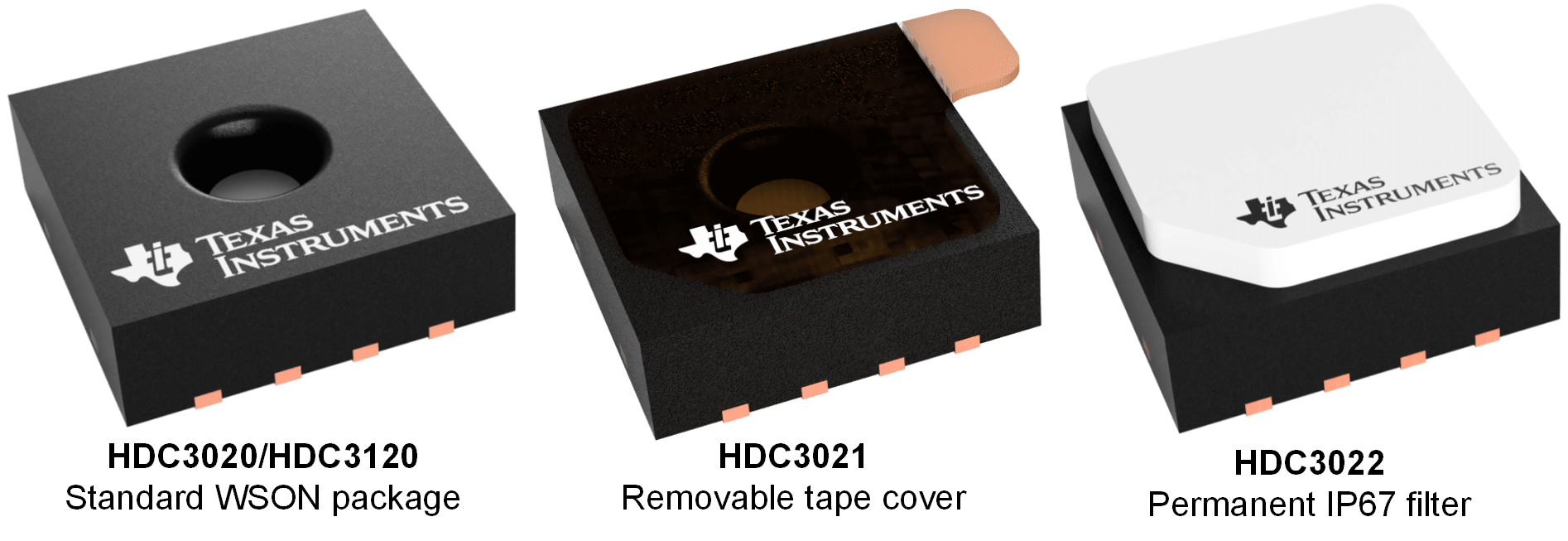

圖 6-1 HDC3x 產品系列封裝選項
