ZHCAFA2 May 2025 LMK00334 , LMK00338
5.2 LMK0033x 系列的 PCIe 工具輸入文件波形
圖 5-1 展示了基準輸入為 100MHz、轉換率 = 3.5V/ns、峰峰值擺幅 = 1.6Vpp 時 LMK00338 的輸出相位噪聲曲線。圖 5-2 展示了輸出時域布線波形。所有這些波形都輸入到 TI 的 PCIe 合規性工具（可在 TI 的 TICS Pro 軟件中找到，更多信息請參閱節 4）中，以確定 PCIe 合規性。這些結果和波形適用于所有 LMK0033x 器件。

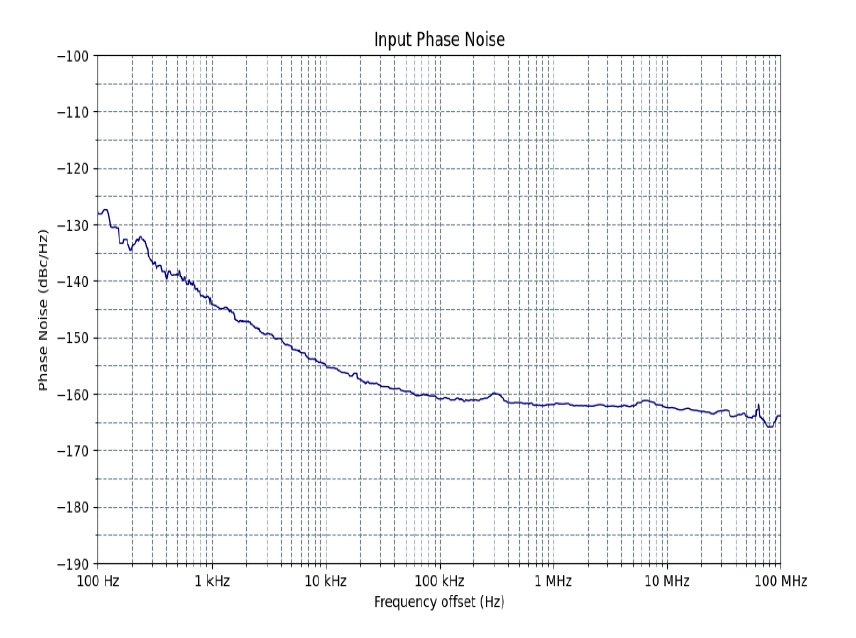

圖 5-1 LMK00338 的輸出相位噪聲曲線，該器件具有進入 LMK00338 器件的 100MHz 基準輸入信號、轉換率 = 3.5V/ns 且峰峰值擺幅 = 1.6Vpp
圖 5-2 LMK00338 的輸出時域圖，該器件具有進入 LMK0033x 器件的 100MHz 基準輸入信號、轉換率 = 3.5V/ns 且峰峰值擺幅 = 1.6Vpp
