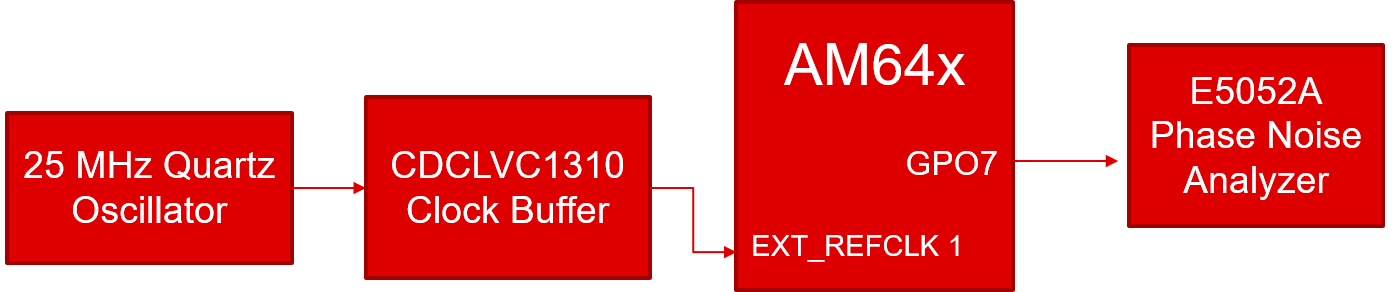

在 TMDS64EVM 上，25MHz LVCMOS 振蕩器用作 CDCLVC1310 時鐘緩沖器的輸入，然后饋送到 AM64x 器件的 EXT_REFCLK 1。這個外部 REFCLK 是內部 PLL 和時鐘分配路徑的頻率基準。然后，將 AM64x 器件配置為通過 GPO 引腳的輸出來連接內部系統時鐘。輸出時鐘相位噪聲性能在相位噪聲分析儀上測量，而時域抖動特性使用示波器上的 DPOJET 工具進行測量。

使用石英振蕩器（生成 25MHz REFCLK）和 LMK6C BAW 振蕩器來測量抖動性能。使用 LMK6C 后，輸出時鐘在大約 100Hz 至 500kHz 的頻帶中降低了 10dB 至 15dB 的噪聲。10kHz 至100kHz 范圍內的雜散音調通常是與其他高頻噪聲源（例如開關電壓穩壓器）進行頻率混合的結果。雜散音調在兩個參考頻率源下的功率相同。使用 LMK6C 后，時域抖動也表現出了改進，尤其是在周期間抖動方面。
