2 BAW 概述

BAW 諧振器技術是一種微諧振器技術，能夠?qū)⒏呔群统投秳?dòng)時鐘直接集成到包含其他電路的封裝中。在 BAW 振蕩器中，BAW 與以下各項集成：并置的精密溫度傳感器；超低抖動、低功耗整數輸出分頻器 (IOD)；單端 LVCMOS 輸出驅動器，以及由多個低噪聲 LDO 組成的小型電源復位時鐘管理系統。

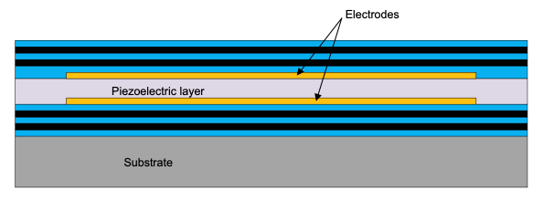

圖 2-1 展示了 BAW 諧振器技術的結構。該結構包括一層夾在金屬膜和其他層之間的壓電式薄膜，用于限制機械能。BAW 利用這種壓電式傳導技術產生振動。

圖 2-1 體聲波 (BAW) 諧振器結構
