3.3.1 UART 和菊花鏈
在 BQ79616 菊花鏈通信結構中，MSPM0 通過 UART 直接與 BQ79616 基底器件通信，而 BA79616 基底器件通過菊花鏈與 BQ79616 堆棧器件通信。
在 MSPM0 和 BQ79616 之間傳輸?shù)臄?shù)據結構如圖 3-2 所示，每個字節均以標準 UART 協議傳輸，UART 波特率為 1MHz。數據結構的定義如下：
- 幀初始化（INIT，1 字節）
- 器件地址（DEV ADR，1 字節）
- 寄存器地址（REG ADR，2 字節）
- 數據（DATA，各種字節長度）
- 循環冗余校驗（CRC，2 字節）

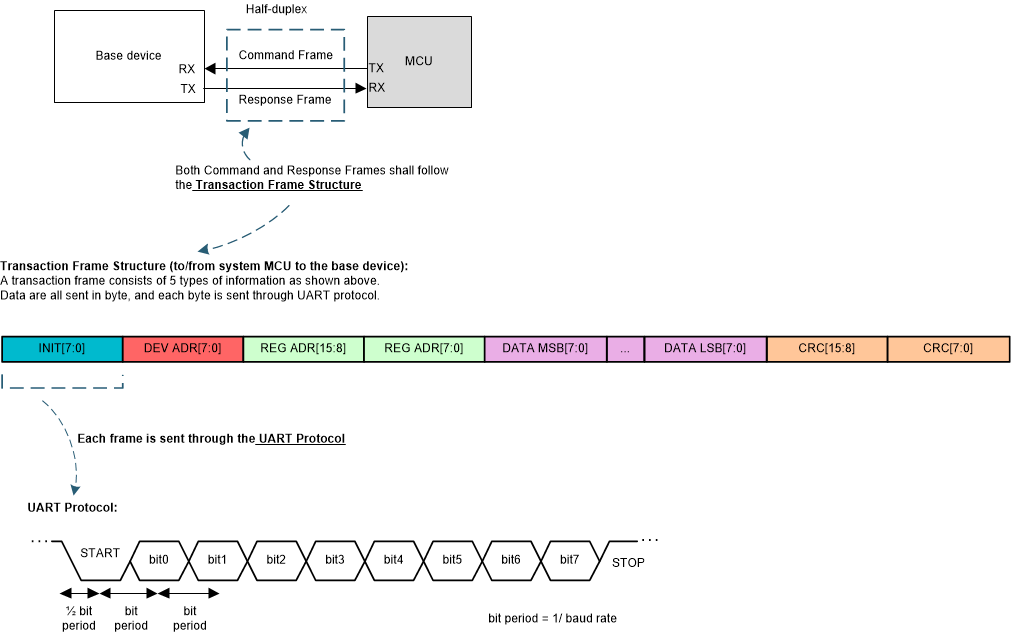

圖 3-2 與主機的 UART 通信DIR0_ADDR 和 DIR1_ADDR 是兩個 6 位器件地址寄存器，這兩個寄存器用于識別通過菊花鏈連接的不同 BQ79616 器件。在系統初始化期間，MSPM0 執行 BQ79616 自動尋址功能，基底器件的地址為 0，堆棧器件的地址從 1 開始并以 1 遞增，BQ79616 總數量最多可為 64 個。為了提高通信穩健性，菊花鏈通過 COMH COML 差分電壓信號傳輸位。電壓電平的定義如圖 3-3 所示。

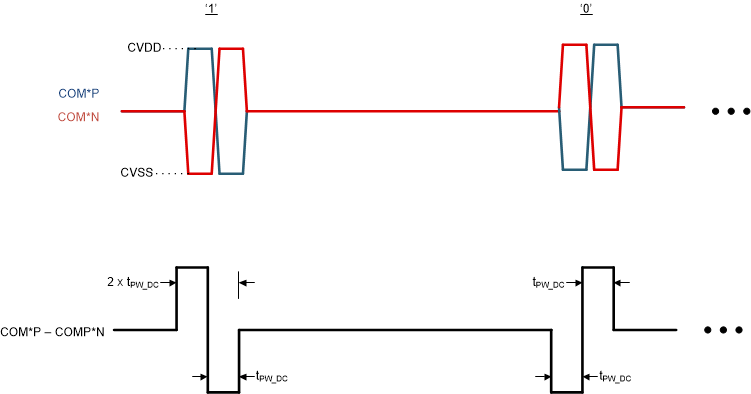

圖 3-3 菊花鏈位定義菊花鏈使用 13 位二進制編碼來傳輸一個字節的數據，其內容與基底器件發送或接收的 UART 字節一一對應。數據結構的定義如圖 3-4 所示。
- 前導碼（半位）
- SYNC [1:0]
- 幀起始（1 位）
- 數據 [7:0]
- 字節錯誤 BERR（1 位）
- 后同步碼（半位）

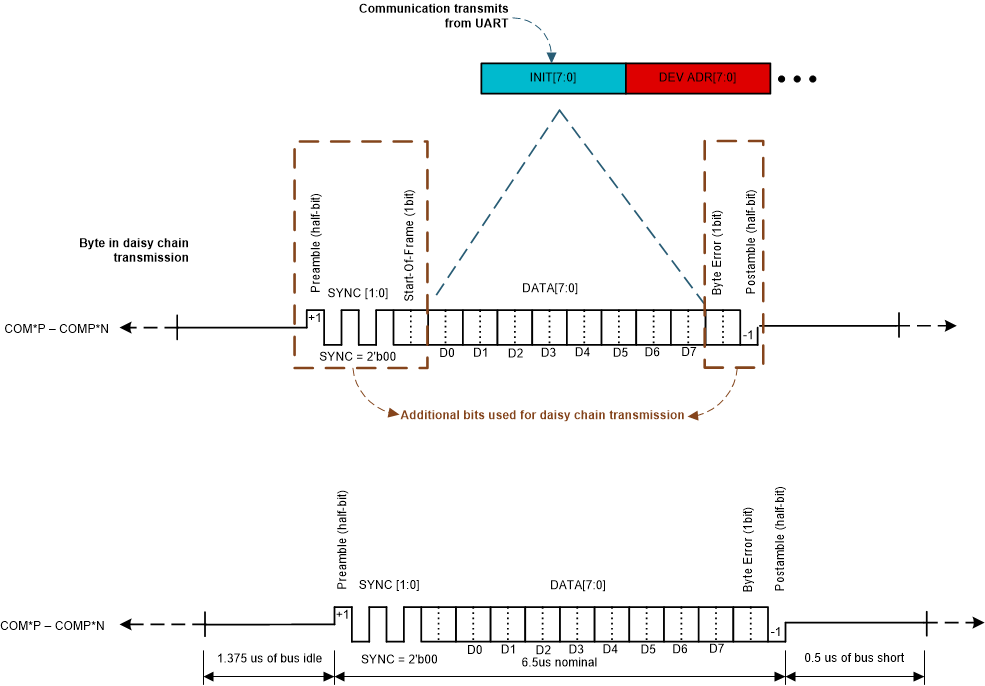

圖 3-4 菊花鏈字節定義根據 UART 和菊花鏈通信協議，MSPM0 和 BQ79616 堆棧器件之間的通信可以支持表 3-2 中所示的功能。
表 3-2 MSPM0 和 BQ79616 之間的通信功能
| 命令 | 說明 |
|---|---|
| 單器件讀 | 從單個器件（基底或堆棧）讀取寄存器 |
| 單器件寫 | 將寄存器寫入單個器件（基底或堆棧） |
| 棧讀 | 僅從堆棧器件讀取寄存器。器件必須配置為堆棧器件 (COMM_CTRL[STACK_DEV] = 1) 才能響應堆棧讀取命令。 |
| 棧寫 | 僅針對堆棧器件寫入寄存器。器件必須配置為堆棧器件 (COMM_CTRL[STACK_DEV] = 1) 才能響應堆棧寫入命令。 |
| 廣播讀 | 針對菊花鏈中的所有器件（包括基底器件）讀取寄存器。 |
| 廣播寫 | 針對菊花鏈中的所有器件（包括基底器件）寫入寄存器。 |
| 廣播寫反向 | 以 CONTROL1[DIR_SEL] 位設置的相反方向發送廣播寫入。該命令用于切換與 RING 接口的通信方向。 |
