2 外部輔助電源和運算放大器會跟蹤并改變 LM5067 的 UVLO 擺幅幅度

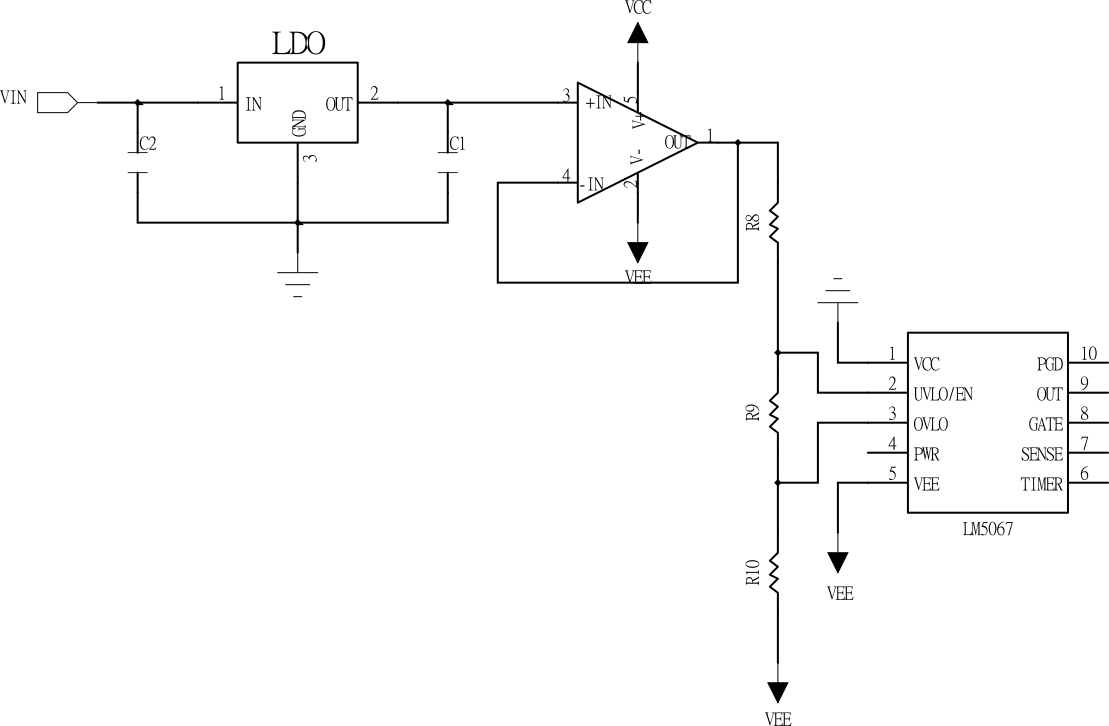

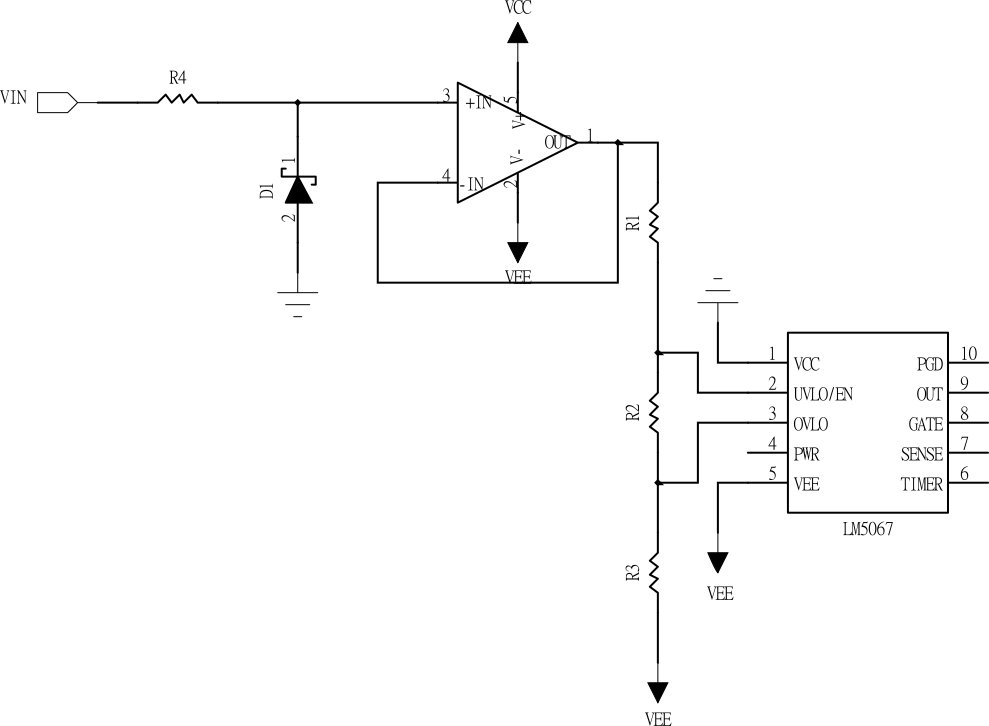

如圖 2-1、圖 2-2 和圖 2-3 所示，外部輔助電源可以使用穩壓二極管、外部 DAC、LDO 和其他可用電源，并經過運算放大器，您可以輸出可調電源 VS，并將可調電源 VS 添加到分壓器電阻。UVLO 引腳的電壓設定點可以表示為 方程式 2。

為了使 LM5067 正常工作，請將 LM5067 設置為 2.5V。VS-VEE 的電壓動態范圍為 R 時的 UVLO_MIN。UVLO 引腳的電壓擺幅范圍可以表示為 方程式 3。

將 VS 作為自變量，可以得到 方程式 3 的導數，并表示為 方程式 4。

因此，如果電阻電壓比是固定值，則可以通過增加 VS 來降低 UVLO 引腳的最大電壓。
