使用饋入 TLV3604 的“VPULSE”脈沖波形發生器，低于 1? 負載電阻的電壓被監控為 OUT_BAR。當 GaN FET 的柵極被充分驅動時，漏極處的明顯電壓約為 0V。下圖展示了初始仿真結果。

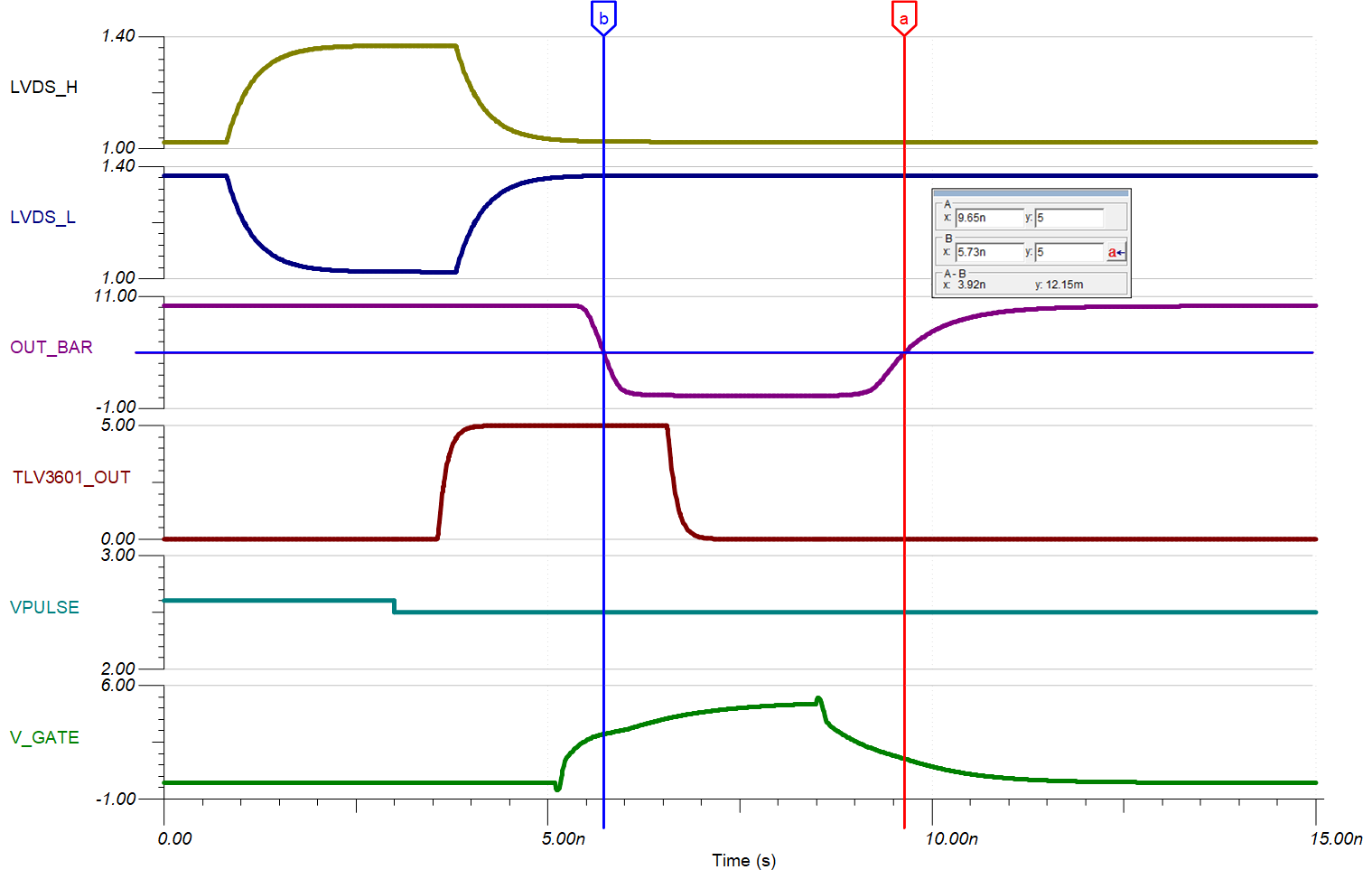

初始仿真結果

如初始仿真結果所示，脈沖寬度比設計要求 (3.92ns) 寬約 0.6ns。部分原因是 EPC2019 柵極上的串聯電阻用于避免感應振鈴導致的電壓過應力。為了縮短 GaN FET 驅動器和 GaN FET 的關斷時間，可將 LMG1020 的 OUTL 輸出短接到 EPC2019 的柵極，如 LMG1020 適用于 1ns 脈沖寬度應用的 5V、7A/5A 低側 GaN 和 MOSFET 驅動器 數據表典型應用 一節所建議。

修改了原理圖以改善脈沖寬度

接下來，再次對電路進行仿真，看看減小后的脈沖寬度是否符合設計要求。

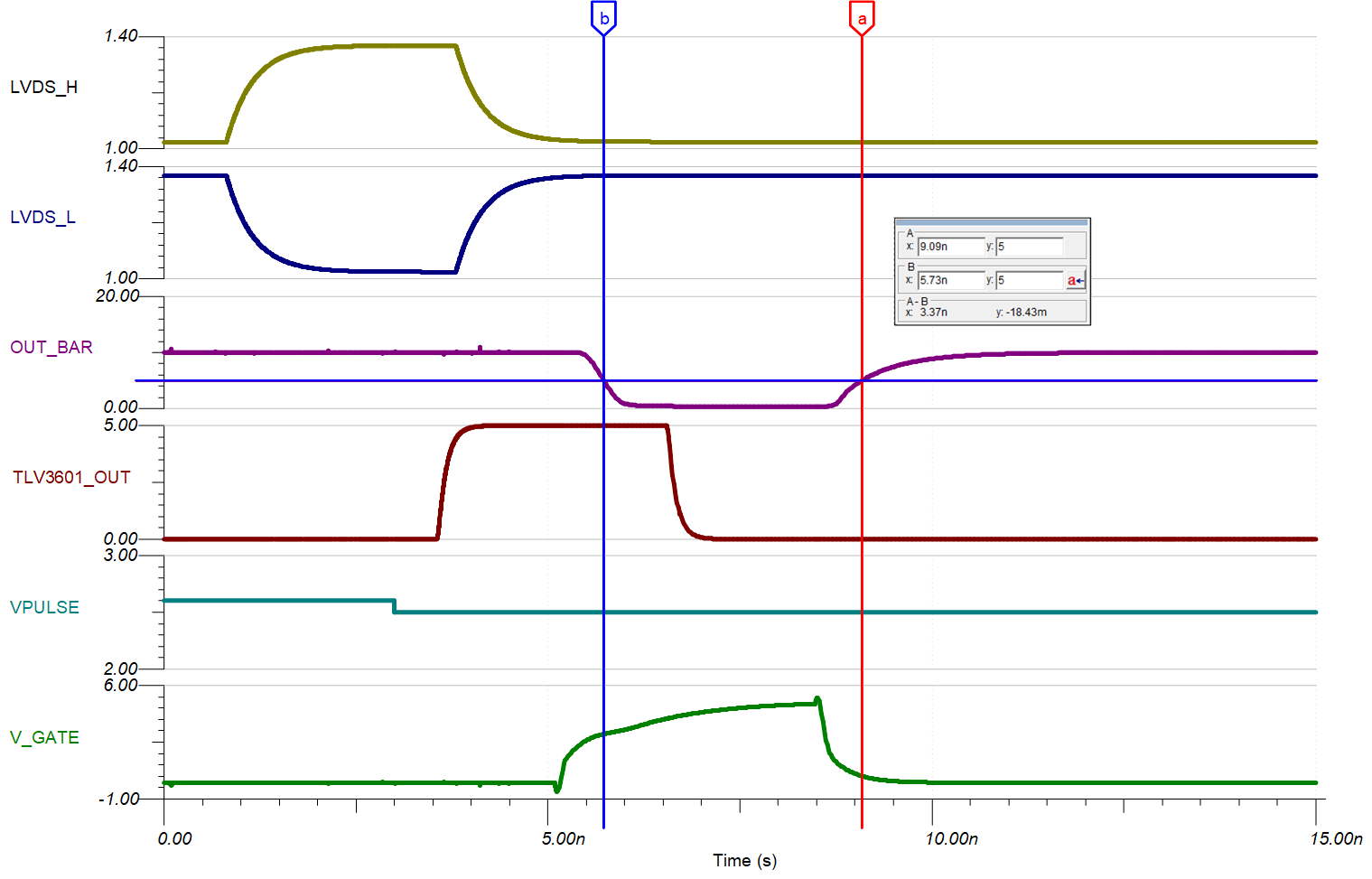

移除電阻器后的仿真結果

如移除電阻器后的仿真結果中的仿真結果所示，OUT_BAR 的寬度略超出設計要求，脈沖寬度為 3.37ns。為了進一步改善脈沖寬度，將更窄的 LVDS 脈沖發送到 TLV3601。為此，驅動 TLV3604 非反相輸入的發生器脈沖寬度 VPULSE 會減小。發生器脈沖寬度調整為 2.5ns，以確保脈沖寬度符合設計要求。符合設計標準的仿真展示了符合設計要求的 2.70ns 仿真脈沖寬度。

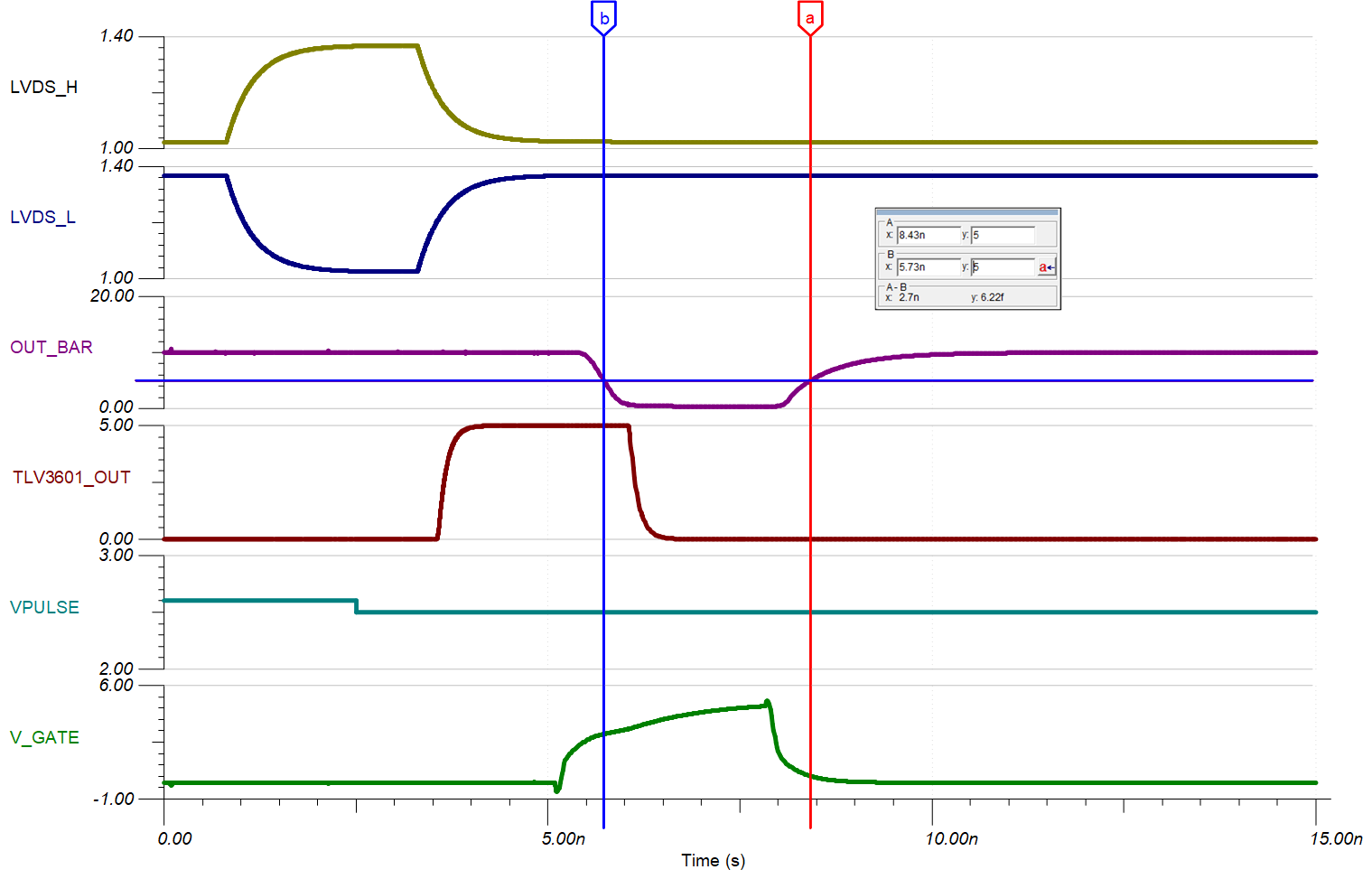

符合設計標準的仿真
