ZHCADD8 November 2023 LMK6H
5.2 LMK6H 的 PCIe 工具輸入文件波形
圖 5-1 展示了 LMK6H 的 100MHz 型號（LMK6HA10000ADLER、LMK6HA10000ADLFR 和 LMK6HA10000BDLFR）的輸出相位噪聲曲線，圖 5-2 展示了時域軌跡。這兩個波形都輸入到 TI 的 PCIe 合規性工具（可在 TI 的 TICS Pro 軟件中找到，更多信息請參閱節 4）中，以確定 PCIe 合規性。

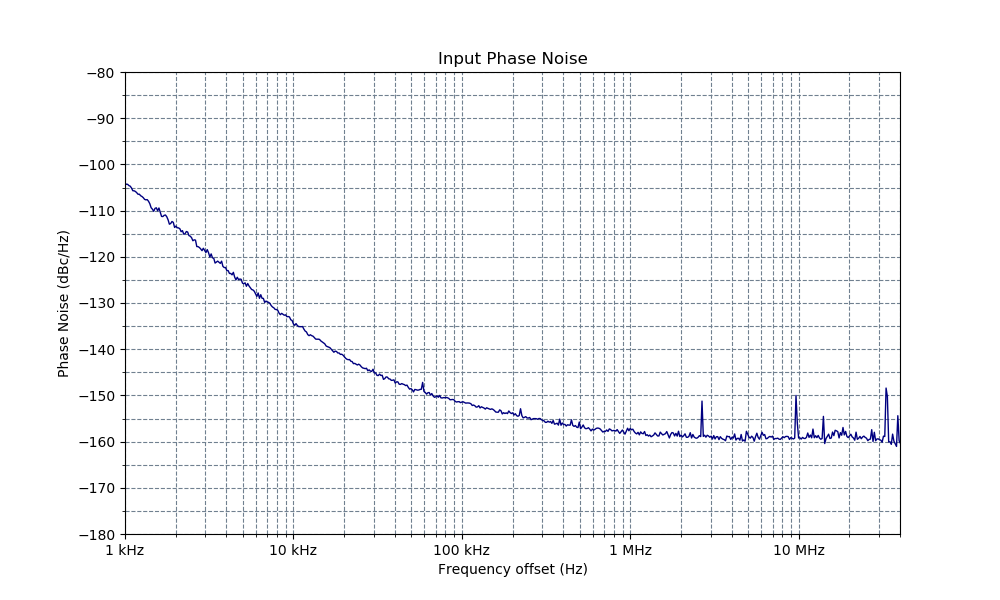

圖 5-1 LMK6H 的輸出相位噪聲曲線
圖 5-2 LMK6H 的輸出時域圖
