封裝信息

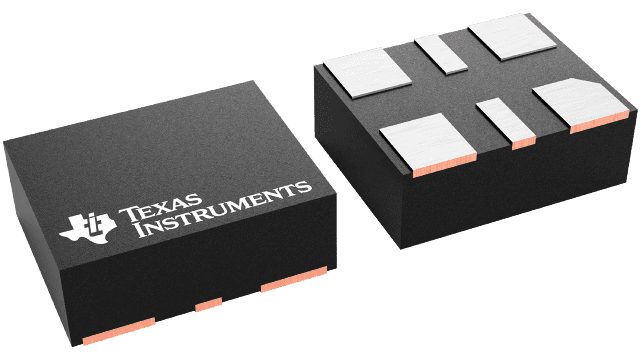

| 封裝 | 引腳 VSON (DLF) | 6 |
| 工作溫度范圍 (°C) -40 to 85 |
| 包裝數量 | 包裝 3,000 | LARGE T&R |
LMK6H 的特性
- 高性能差分和單端輸出振蕩器、支持以下范圍內的任何固定頻率：
- LMK6D：1MHz 至 400MHz，LVDS 輸出
- LMK6H：1MHz 至 400MHz，HCSL 輸出
- LMK6P：1MHz 至 400MHz，LVPECL 輸出
- LMK6C：1MHz 至 200MHz，LVCMOS 輸出
- 超低抖動：
- LMK6D/LMK6H/LMK6P：頻率為 156.25MHz 時 RMS 抖動典型值為 100fs，最大值為 125fs（12kHz 至 20MHz）
- LMK6C：頻率為 100MHz 時 RMS 抖動典型值為 350fs，最大值為 500fs（12kHz 至 20MHz）
- LMK6H：符合 PCIe 第 1 代到第 7 代標準
- ±25ppm 的總頻率穩定性（考慮 10 年老化和所有其他因素）
- 超小型業界通用 DLE 和 DLF 封裝
- 支持擴展工業溫度等級：
- LMK6P/LMK6D/LMK6H：-40°C 至 85°C
- LMK6C：-40°C 至 105°C
- 集成 LDO，具有強大的抗電源噪聲能力：
- 在 500kHz 紋波下具有 -72dBc PSRR
- 啟動時間：< 5ms
- 標準頻率：
- LVCMOS (MHz)：1、2.04、4、8.192、10、12、12.288、16、19.2、20、23.5、24、24.57、25、25.6、26、26.21、27、28.12、32.768、33.333、40、48、49.15、50、54、60、65.53、66、74.25、76.8、80、100、108、125、133.330 和 156.25
- 差分 (MHz)：25、26、32.5、50、51.84、54、65、76.8、80、100、108、122.88、125、133.330、148.35、148.5、150、155.52、156.25、161.1328125、200、312.5 和 400
- 器件可支持 1MHz 至 400MHz 之間的任何頻率。如有任何頻率和樣片需求，請與 TI 代表聯系
LMK6H 的說明
德州儀器 (TI) 的體聲波 (BAW) 是一種微諧振器技術，能夠將高精度 BAW 諧振器直接集成到具有超低抖動時鐘電路的封裝中。與其他硅基制造工藝一樣，BAW 完全由 TI 工廠設計和制造。
LMK6x 器件是一款超低抖動固定頻率振蕩器，融合了 BAW 作為諧振器源。該器件根據特定運行模式進行出廠編程，包括頻率、電壓、輸出類型和功能引腳。LMK6x 帶有高性能分數分頻器，能夠產生指定范圍內的任何頻率，提供可滿足所有頻率需求的單個器件系列。
憑借高性能時鐘、機械穩定性、靈活性和小型封裝選項，此器件非常適用于電信、數據以及企業網絡和工業應用中使用的高速 SERDES 內的參考時鐘和核心時鐘。
