ZHCADD7 November 2023 TPS543320 , TPS543620 , TPS543820 , TPSM843320 , TPSM843620 , TPSM843820
2.1.2 PCB 設計尺寸比較
在設計尺寸方面，TPS543620 和 TPSM843620 PCB 的外部元件是根據相同應用的數據表建議選擇的。表 2-1 中顯示了所選設計參數。
表 2-1 設計參數
| 參數 | 值 |
|---|---|
| 輸入電壓范圍 (VIN) | 4V 至 18V，標稱值為 12V |
| 輸出電壓 (VOUT) | 1.0V |
| 輸出電流額定值 (IOUT) | 6A |
| 開關頻率 (fSW) | 1000kHz |
| 輸入電容 (CIN) | 20.2μF |
| 輸出電容 (COUT) | 94μF |
| 輸出電感 (LOUT) | 470nH |

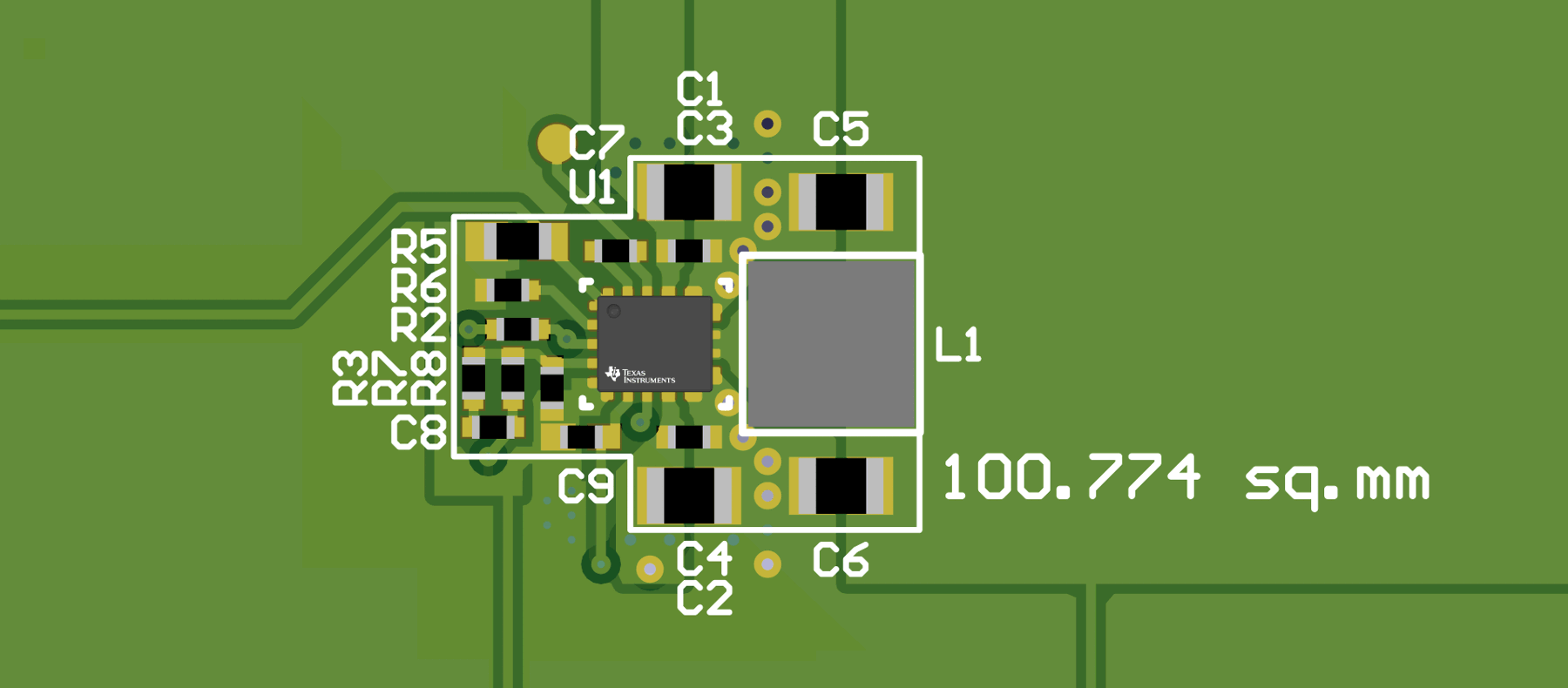

圖 2-2 TPS543620 PCB 設計尺寸TPS543620 轉換器電路設計的總設計尺寸經測量約為 100.774mm2。

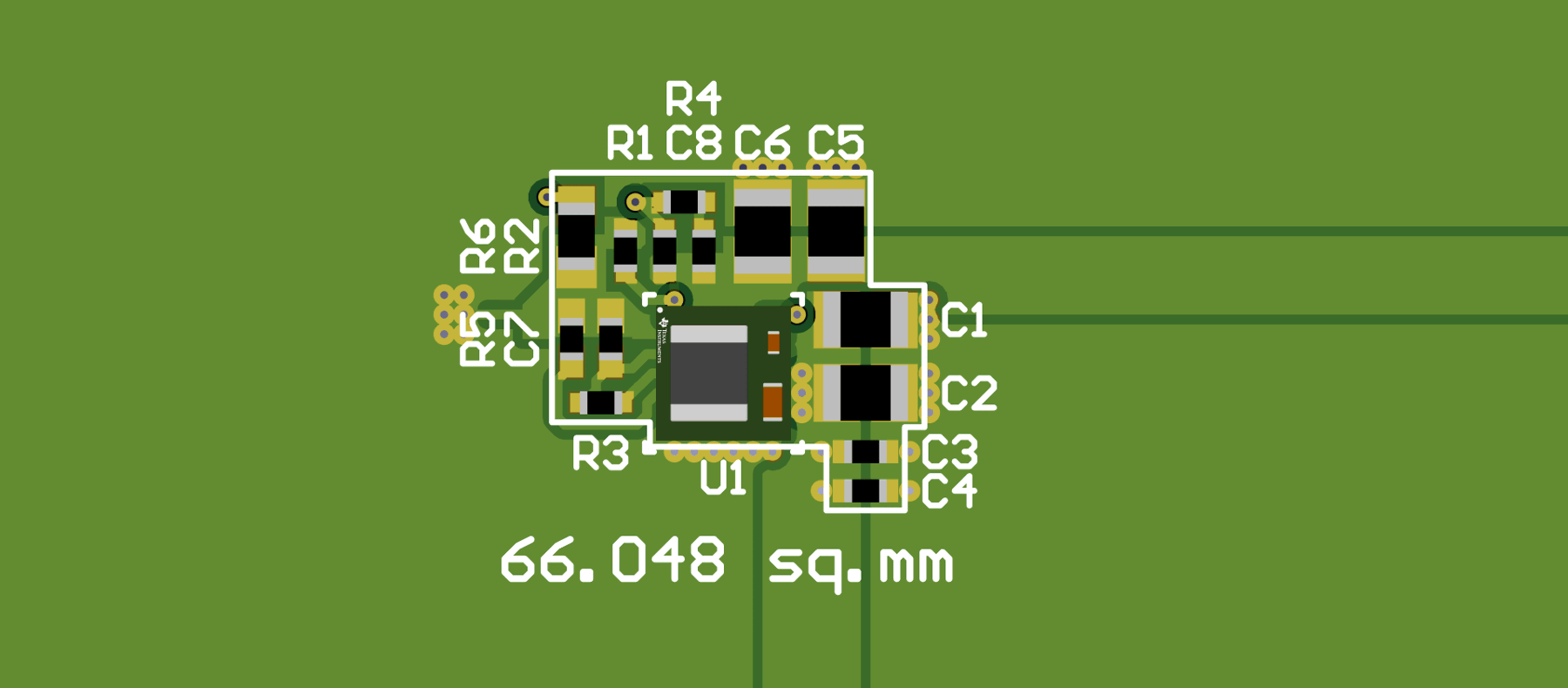

圖 2-3 TPSM843620 PCB 設計尺寸TPSM843620 模塊電路設計的總設計尺寸經測量約為 66.048mm2。

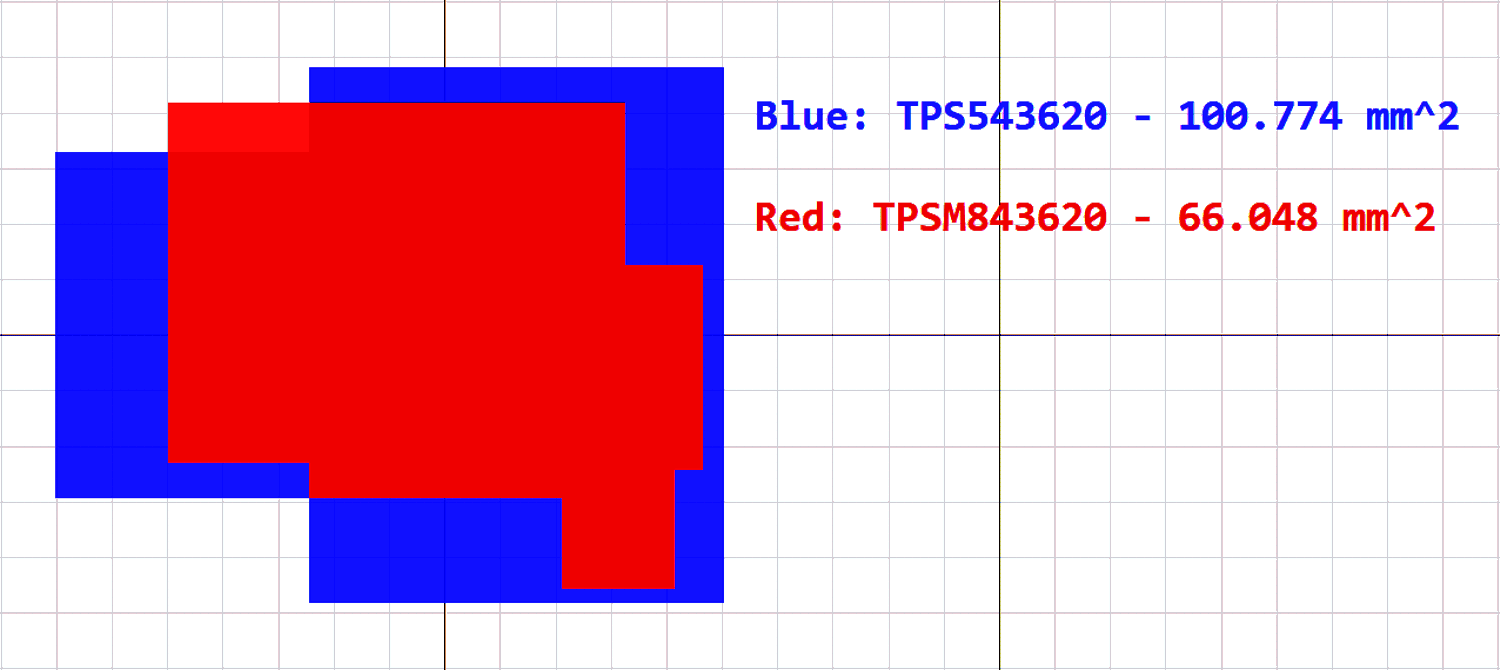

圖 2-4 PCB 設計尺寸覆層比較比較 TPS543620 轉換器和 TPSM843620 模塊的 PCB 設計尺寸時，可以明顯看出，該模塊的設計尺寸比轉換器小約 34.5%。這種明顯的差異是因為該模塊使用小型 MicroSiP 封裝并減少了外部元件的數量，從而顯著減小了最終的設計尺寸。
