ZHCAD86 October 2023 TPSM63610
SW 引腳上的電壓在反相拓撲中從 VIN 切換到 VOUT,而不是在降壓拓撲中從 VIN 切換到 GND。當高側 MOSFET 導通時,SW 節點會被上拉至輸入電壓。當?shù)蛡?MOSFET 導通時,SW 節點被拉至 -VOUT。在 EN 引腳電壓超過其閾值電平并且 VIN 超過其 UVLO 閾值之后,輸出電壓開始變?yōu)樨撝?。由?VOUT 繼續為負值,因此,SW 節點會跟蹤負輸出電壓。圖 2-2 展示了輸出電壓產生的正常平滑啟動。

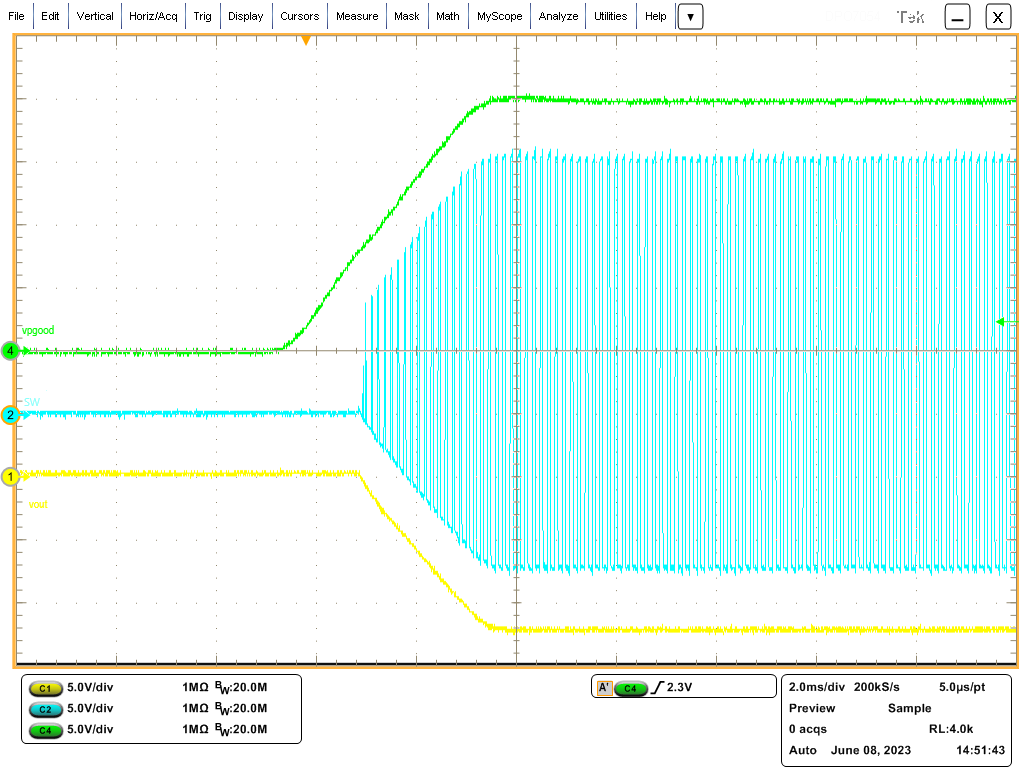

圖 2-2 啟動期間的典型 SW 節點特征
