ZHCAD72 September 2023 TXB0101 , TXB0102 , TXB0104 , TXB0104-Q1 , TXB0106 , TXB0106-Q1 , TXB0108 , TXB0108-Q1 , TXB0302 , TXB0304 , TXS0101 , TXS0101-Q1 , TXS0102 , TXS0102-Q1 , TXS0104E , TXS0104E-Q1 , TXS0108E , TXS0108E-Q1
2 單穩態性能
圖 3-14 和圖 3-18 中的單穩態性能展示了具有和沒有單穩態的 TXS/TXB 器件之間有何差異。與表 1-1 類似，這些圖突出顯示了與沒有單穩態的器件相比，具有單穩態時器件的上升沿更快。沒有單穩態的器件具有更弱的驅動能力和更高的輸出電阻，因而響應速度較慢。隨著速度加快，其輸出電平將無法達到所需的電平。這突出了雙向應用中需要提高數據吞吐量以提高信號完整性時單穩態所提供的優勢。
注： 有關具體數據速率建議，請參閱各個器件的數據表。

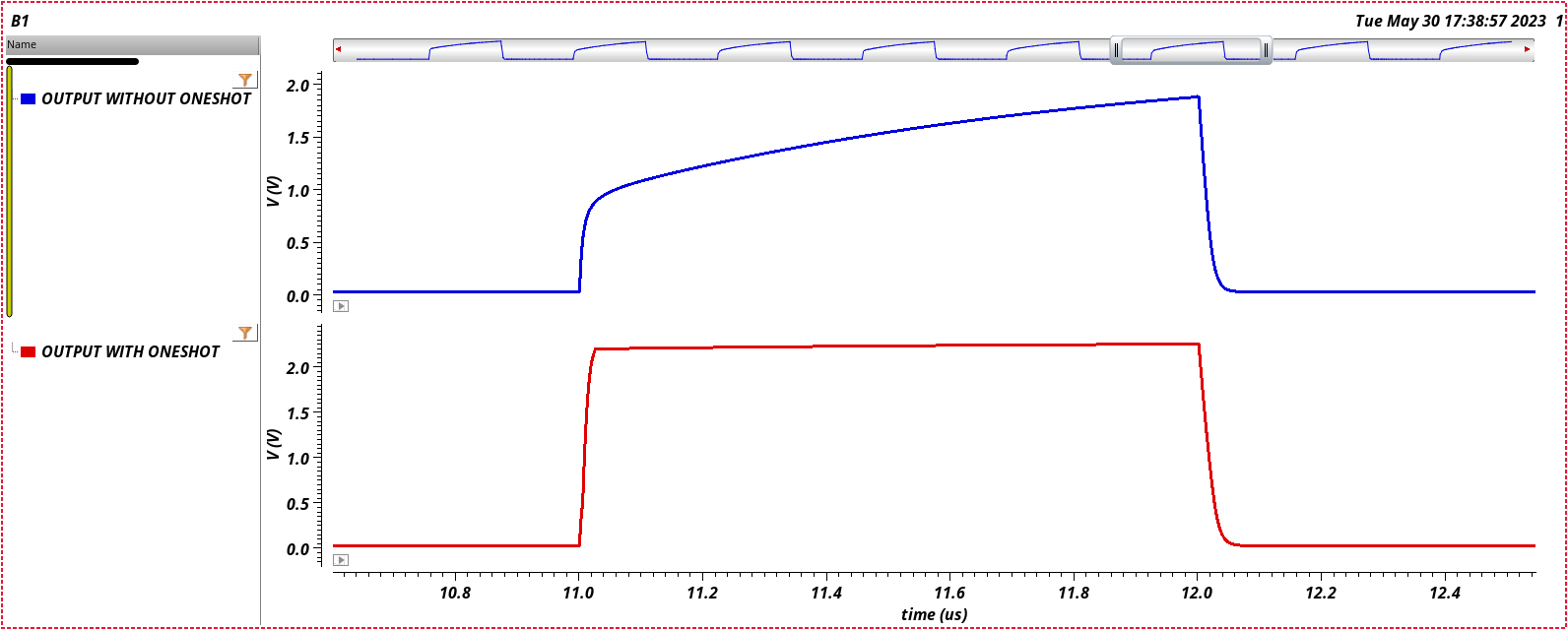

圖 2-1 較慢速度下的單穩態性能

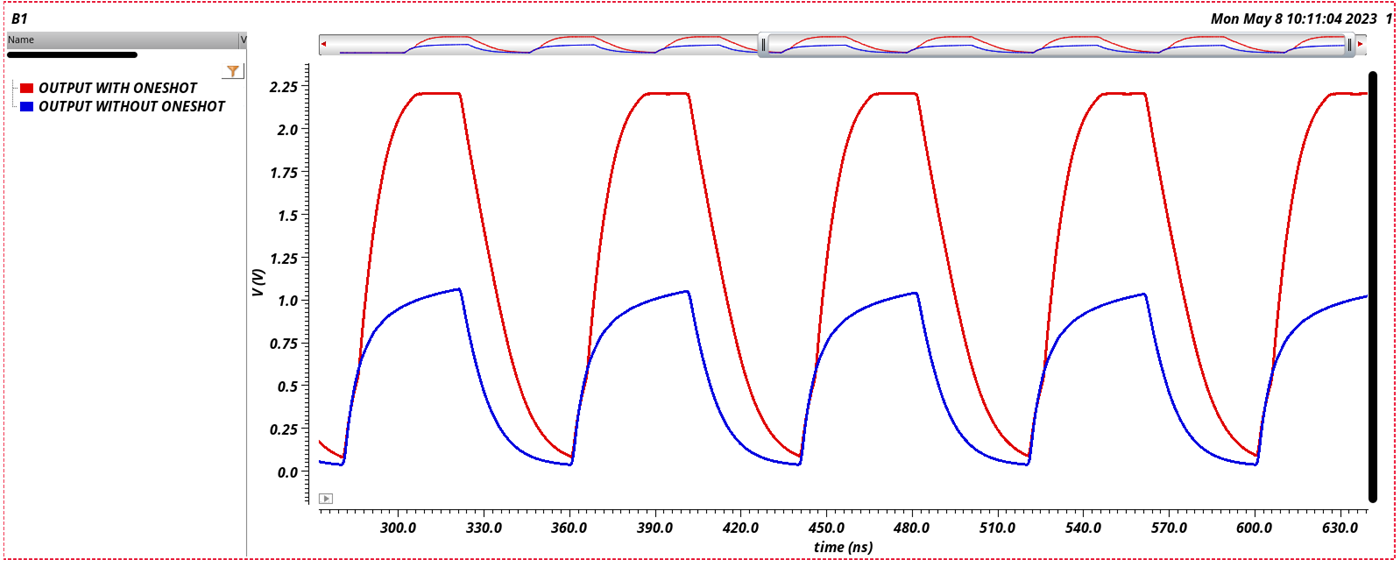

圖 2-2 數據表最大數據速率下的單穩態性能
