ZHCAD72 September 2023 TXB0101 , TXB0102 , TXB0104 , TXB0104-Q1 , TXB0106 , TXB0106-Q1 , TXB0108 , TXB0108-Q1 , TXB0302 , TXB0304 , TXS0101 , TXS0101-Q1 , TXS0102 , TXS0102-Q1 , TXS0104E , TXS0104E-Q1 , TXS0108E , TXS0108E-Q1
3.4 速度和負載對單穩態的影響

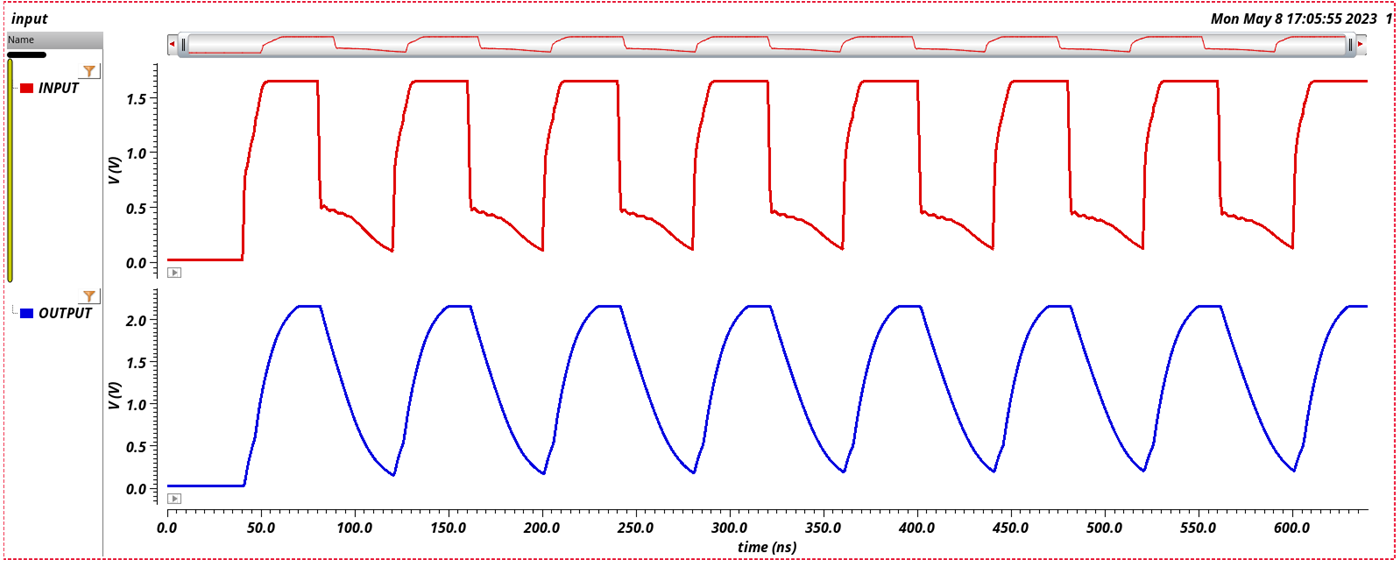

圖 3-5 15pF 負載高于最大數據速率

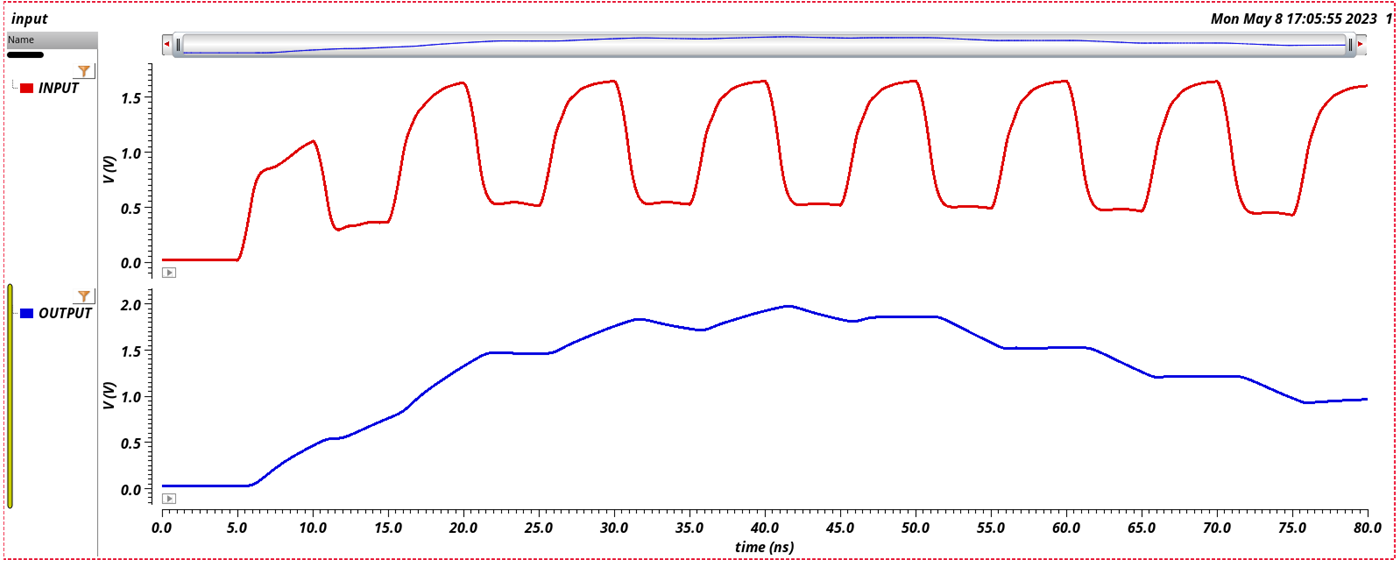

圖 3-6 100pF 負載高于最大數據速率圖 3-13 和圖 3-11 展示了不同負載條件下的單穩態表現示例及負載的影響。在數據速率較快的情況下，單穩態可能會提前超時。這將影響信號未被拉高至足夠高，以達到所需的輸出電壓電平。

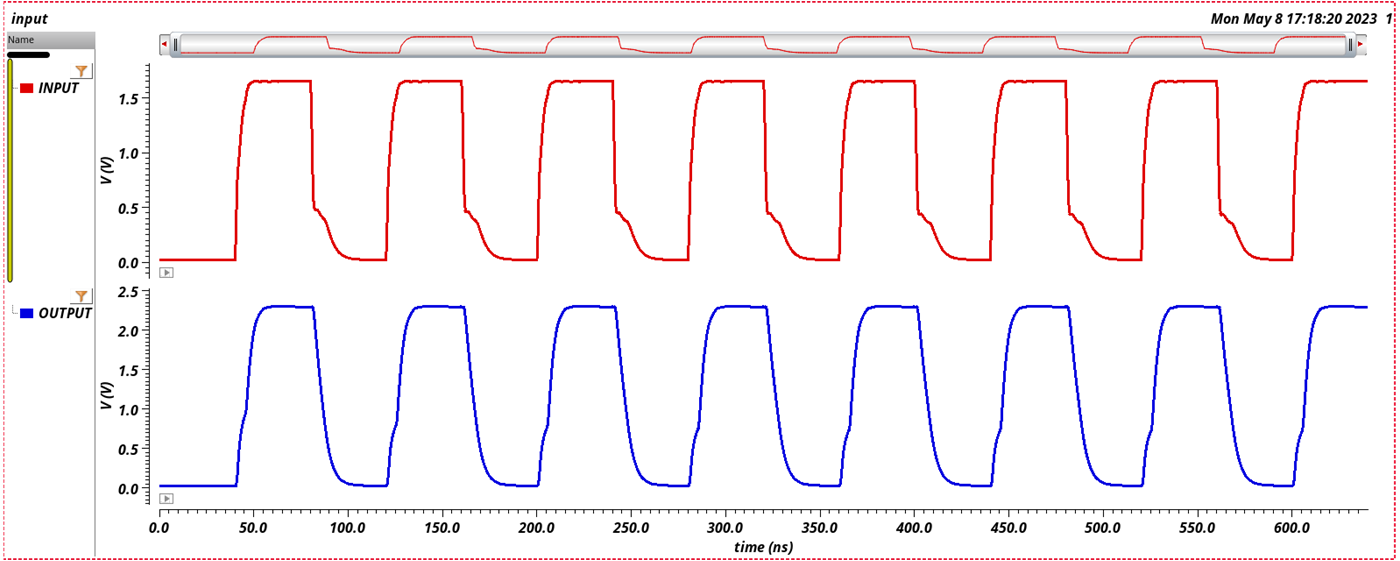

圖 3-7 15pF 負載低于最大數據速率
圖 3-8 100pF 負載低于最大數據速率較低的速度通?？梢酝ㄟ^較高的負載實現，反之亦然，如圖 3-14 和圖 3-18 所示。為了實現最佳運行，對于速度更快的應用，應考慮使用更低的負載。除非數據表中另有說明，否則 >70pF 在超過建議的更快速度下運行會影響單穩態設計持續時間，從而導致誤觸發系統故障。

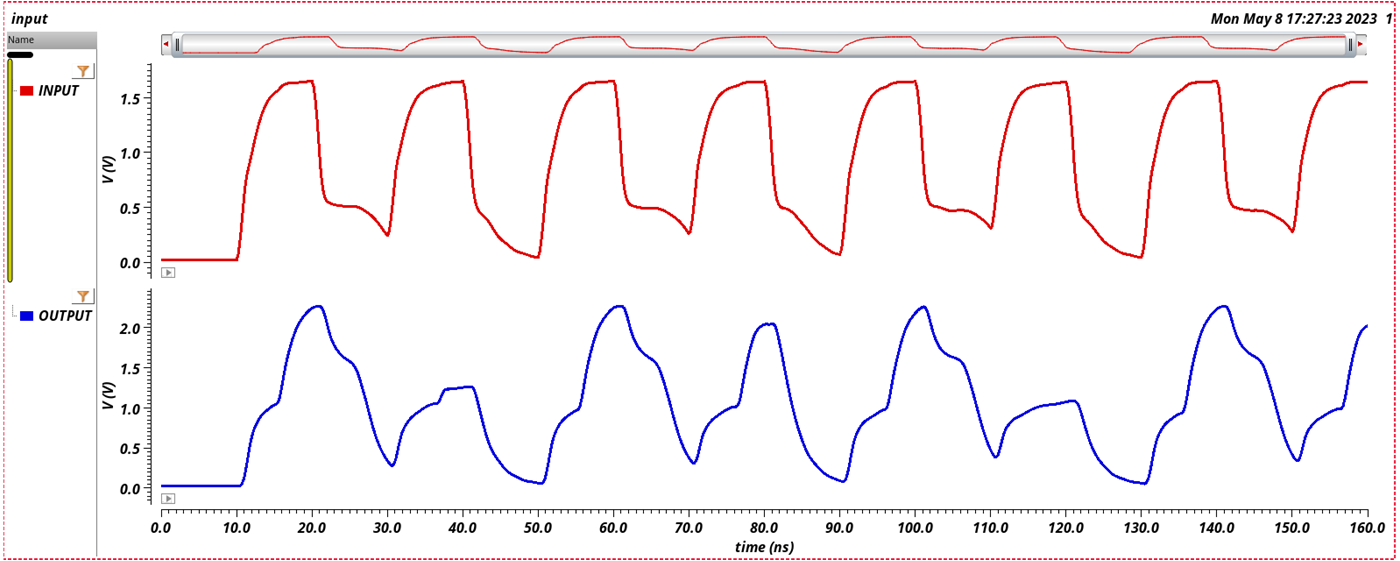

圖 3-9 最大數據速率下的集總電容影響單穩態與 RC 密切相關，而 RC 會顯著影響器件的速度性能，因?yàn)閿?shù)據速率取決于 RC 電路。雖然不建議對 TXB 和 TXS 器件使用強上拉電阻，但與 TXS 或 TXB 數據表建議類似，應根據數據速率要求仔細考慮集總?cè)菪载?fù)載。如圖所示，單穩態可能會觸發不必要的輸出和整體系統故障。除了負載外，長走線和連接器也會給總體集總電容增加寄生電容。
