1 TI 光傳感器產品系列簡介

光傳感器是一種輸出信號與入射到傳感器區域的光量成正比的器件。在許多工業、汽車和個人電子顯示應用中，光傳感器放置在深色玻璃窗后或顯示器周?chē)?，用于感?yīng)環境光。

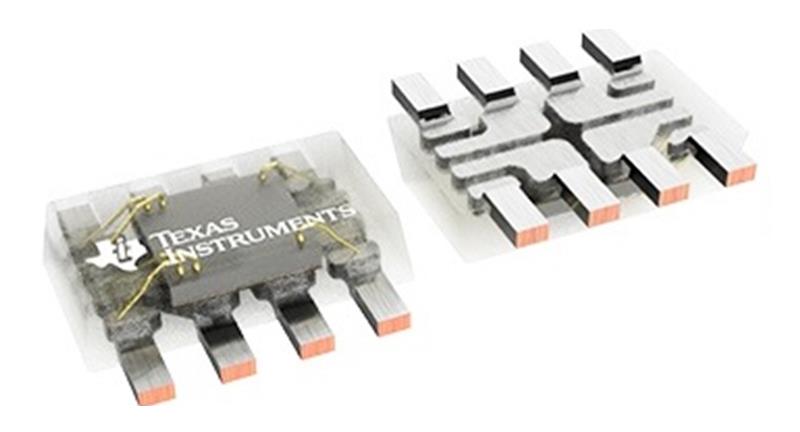

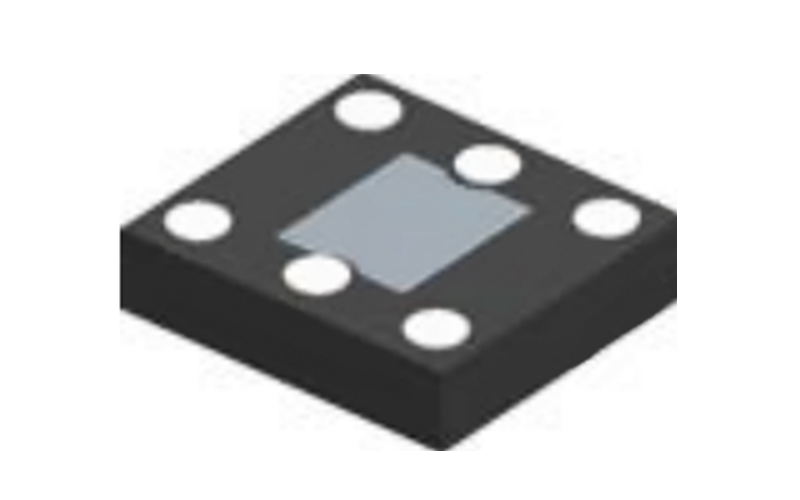

TI 的光傳感器產品系列具有多種適合各種應用的光傳感器。一些常見的傳感器包括 OPT3004、OPT3007 和 OPT4001。TI 光傳感器提供三種封裝選項：USON-6、SOT-8 和 PicoStar?。USON-6 和 SOT-8 是頂面封裝，傳感器和引腳位于封裝的對側。USON-6 和 SOT-8 封裝適用于 OPT3004 和 OPT4001。PicoStar 封裝是底面封裝，傳感器和引腳位于同一側。底面?zhèn)鞲衅餍枰谌嵝?PCB 上穿孔以允許光通過。更多有關底面光傳感器的信息，另請參閱底面光傳感器的系統設計視頻。PicoStar 的尺寸明顯小于頂面封裝，可用于 OPT3007 和 OPT4001。圖 1-1 中所示的封裝是頂面 SOT-8 封裝，圖 1-2 中所示的封裝說明了底面 PicoStar 封裝的傳感器位置。

USON-6 是無引線 6 引腳封裝；SOT-8 是引線式 8 引腳封裝，與僅使用 6 個引腳的 USON-6 封裝類似，2 個未使用的引腳未進行連接。相比之下，PicoStar 是采用僅使用 4 個引腳即可運行的 6 引腳封裝。移除了地址和中斷引腳，以便在封裝底部留出一個較大的傳感器用孔。
