3 傳感器板硬件設計

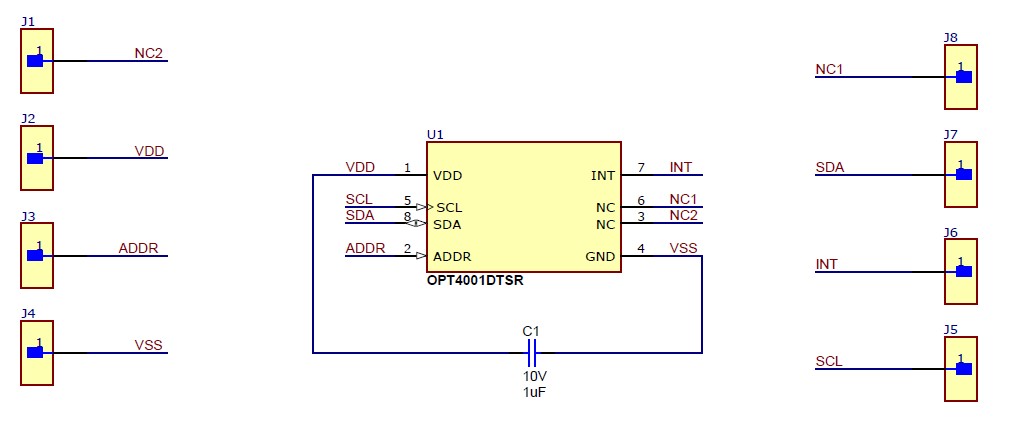

圖 3-1 顯示了 OPT4001 光傳感器設計原理圖。光傳感器通常安裝在專用傳感器板上，并與主板分開。光傳感器板能夠連接到主板。請參考以下設計技巧：

• SDA 和 SCL 引腳需要上拉電阻器?？蛻艨梢栽诠鈧鞲衅靼寤蛑靼迳咸砑与娮杵?。為了獲得出色的信號質量，應避免使用長導線或布線。圖 3-1 中未顯示上拉電阻，因為這些電阻已添加到主板上。
• OPT4001 VDD 引腳必須具有穩定的低噪聲電源，該電源有一個靠近器件并可靠接地的 100nF 旁路電容器。
• INT 測試引腳是可選的。如果需要，請?zhí)砑右粋€上拉電阻，因為 INT 引腳是一個開漏引腳。
• PicoStar? 封裝沒有 ADDR 和 INT 引腳。

對于所有 TI 光傳感器，請遵循 OPT4001 數據表“布局”部分中的 PCB 布局指南。
