1.6 如何改進 UCC25640x 控制器 HS 引腳上的壓擺率檢測？
UCC25640x 的最小可檢測壓擺率為 100mV/ns。一旦高側柵極 (HO) 關閉，低側柵極 (LO) 就會在檢測到壓擺率后打開。如果錯過壓擺率檢測，死區時間取決于諧振電流極性（節 1.19）。圖 1-10 顯示了提取死區時間內的壓擺率信息的方法 [10]。在該仿真中，以 Infineon IPW6075CP MOSFET 為例。圖 1-11 顯示了從開關節點拉出 0.7A 電流時的開關節點電壓轉換。在這里，我們可以觀察到開關節點電壓在轉換期間具有不同的壓擺率，這是由于開關節點上出現的非線性電容（圖 1-15）造成的。該非線性電容是上部（電壓從 0V 變?yōu)?390V）和下部（電壓從 390V 變?yōu)?0V）MOSFET 輸出電容的組合，如圖 1-13 和圖 1-14 所示。使用 SIMetrix 仿真提取每個 MOSFET 的輸出電容圖。圖 1-12 顯示了提取結果。

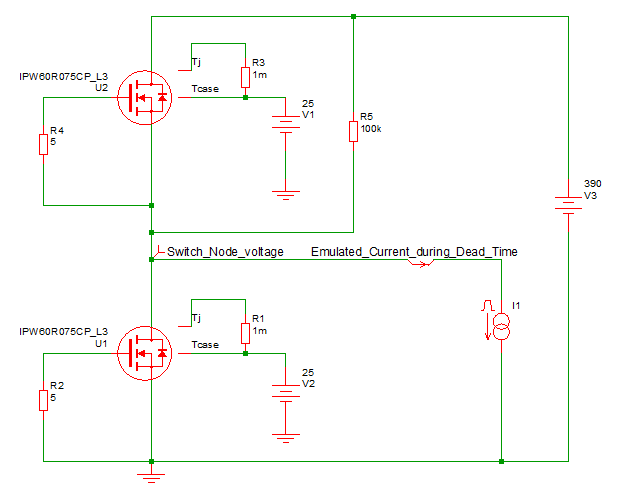

圖 1-10 用于得出死區時間內的開關節點壓擺率的 SIMetrix 仿真

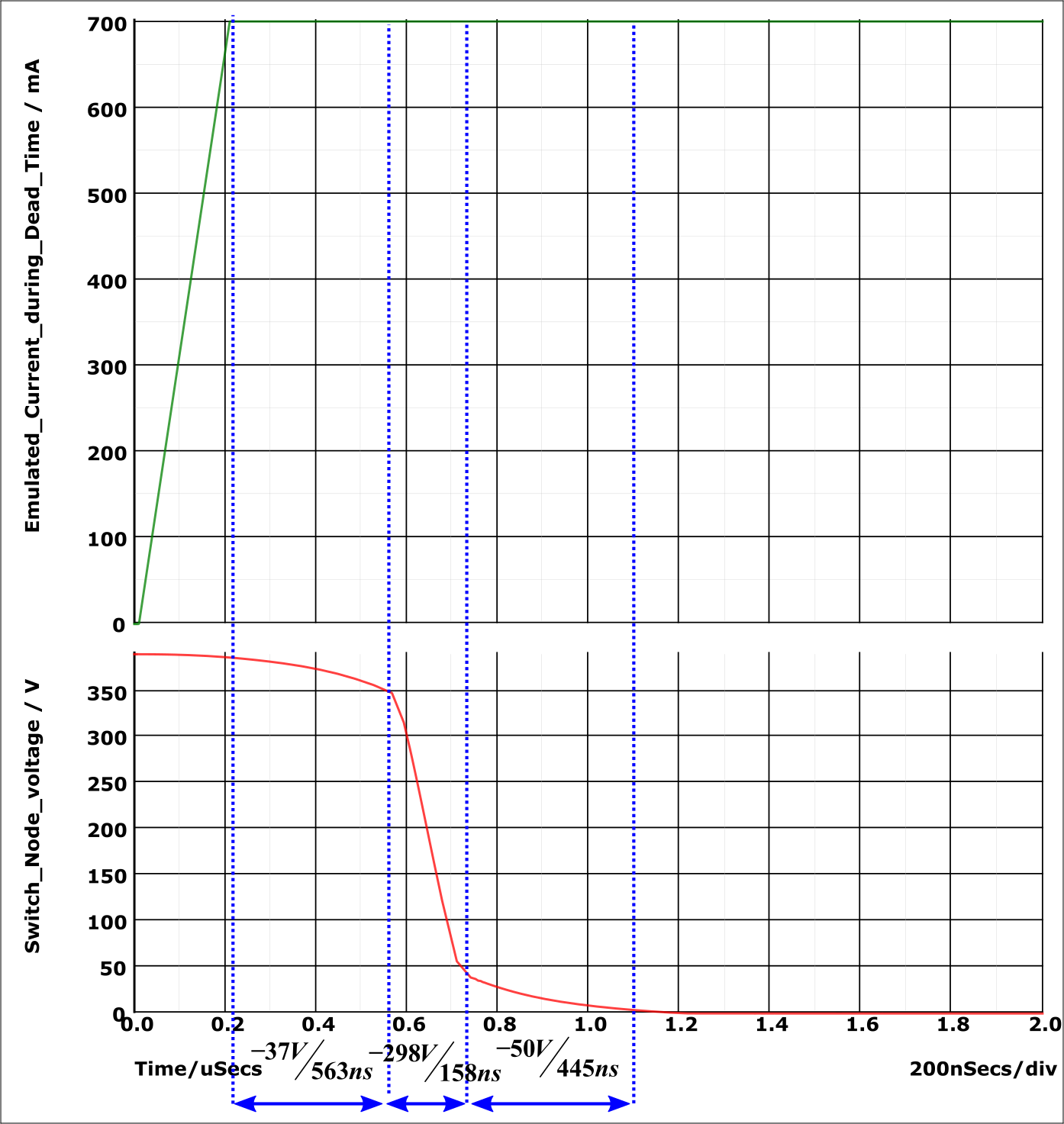

圖 1-11 死區時間內的開關節點電壓壓擺率

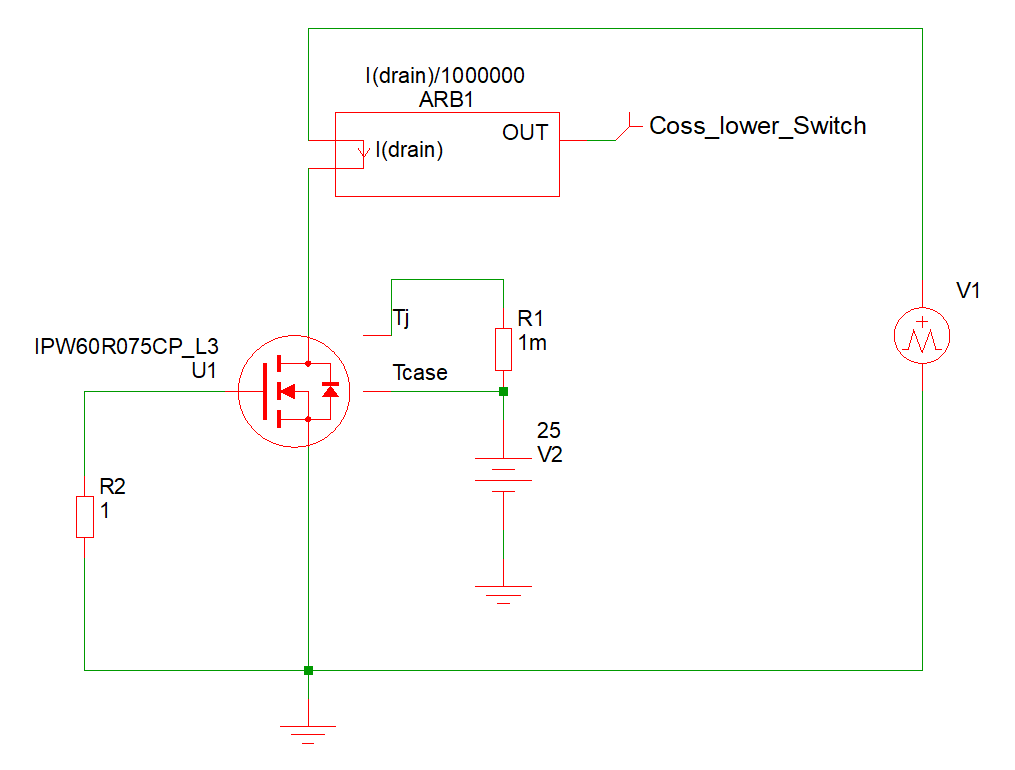

圖 1-12 使用 SIMetrix 從器件模型中提取輸出電容

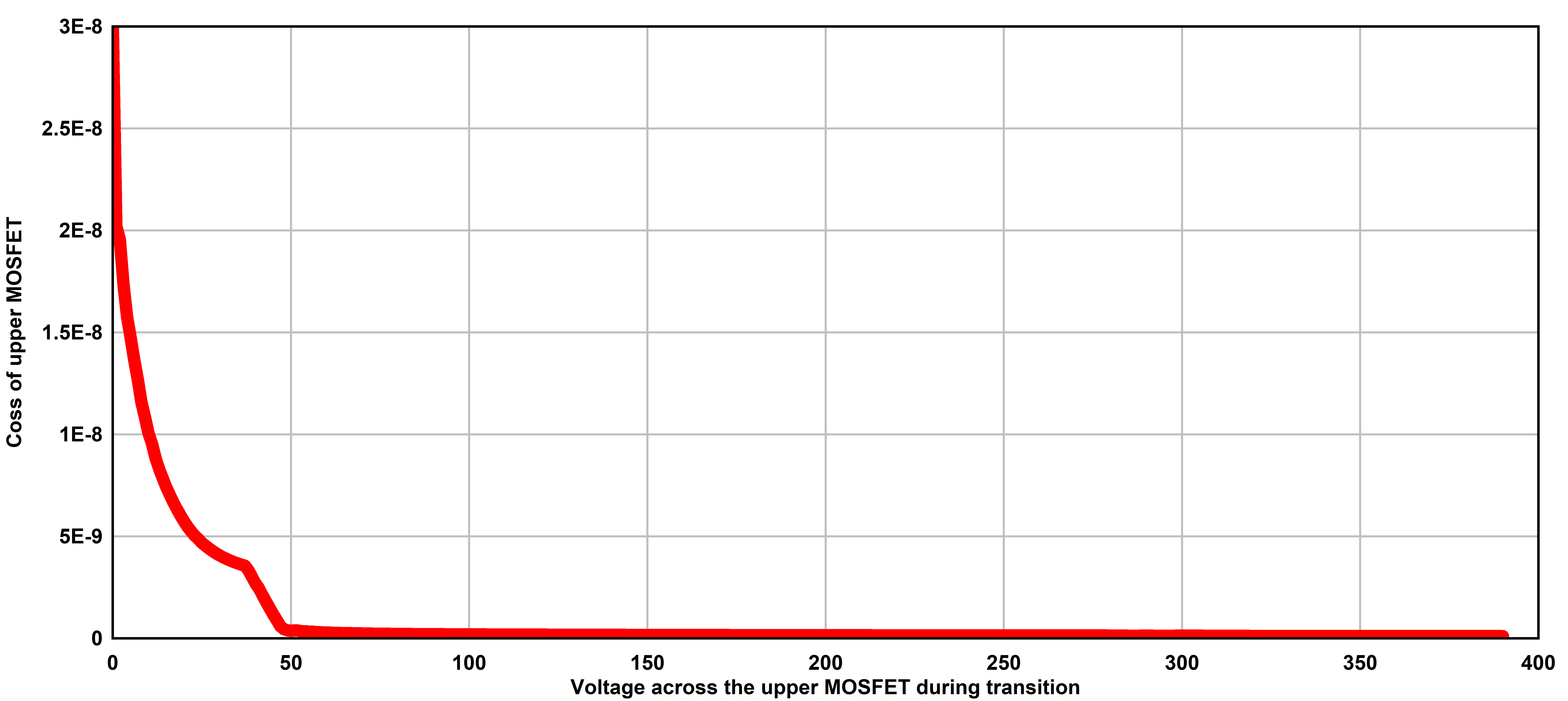

圖 1-13 上部 MOSFET 輸出電容與漏源電壓間的關系

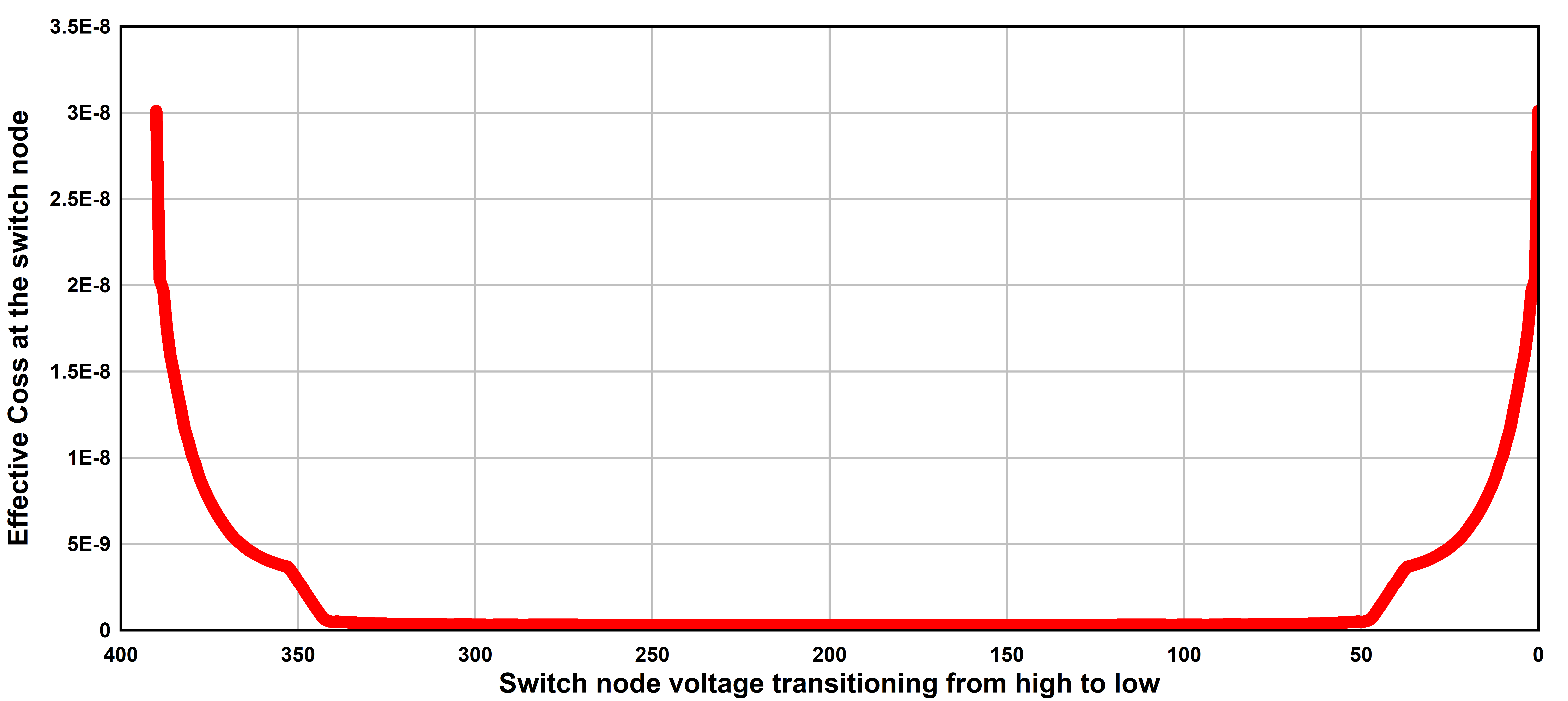

圖 1-15 開關節點上產生的輸出電容與開關節點電壓間的關系

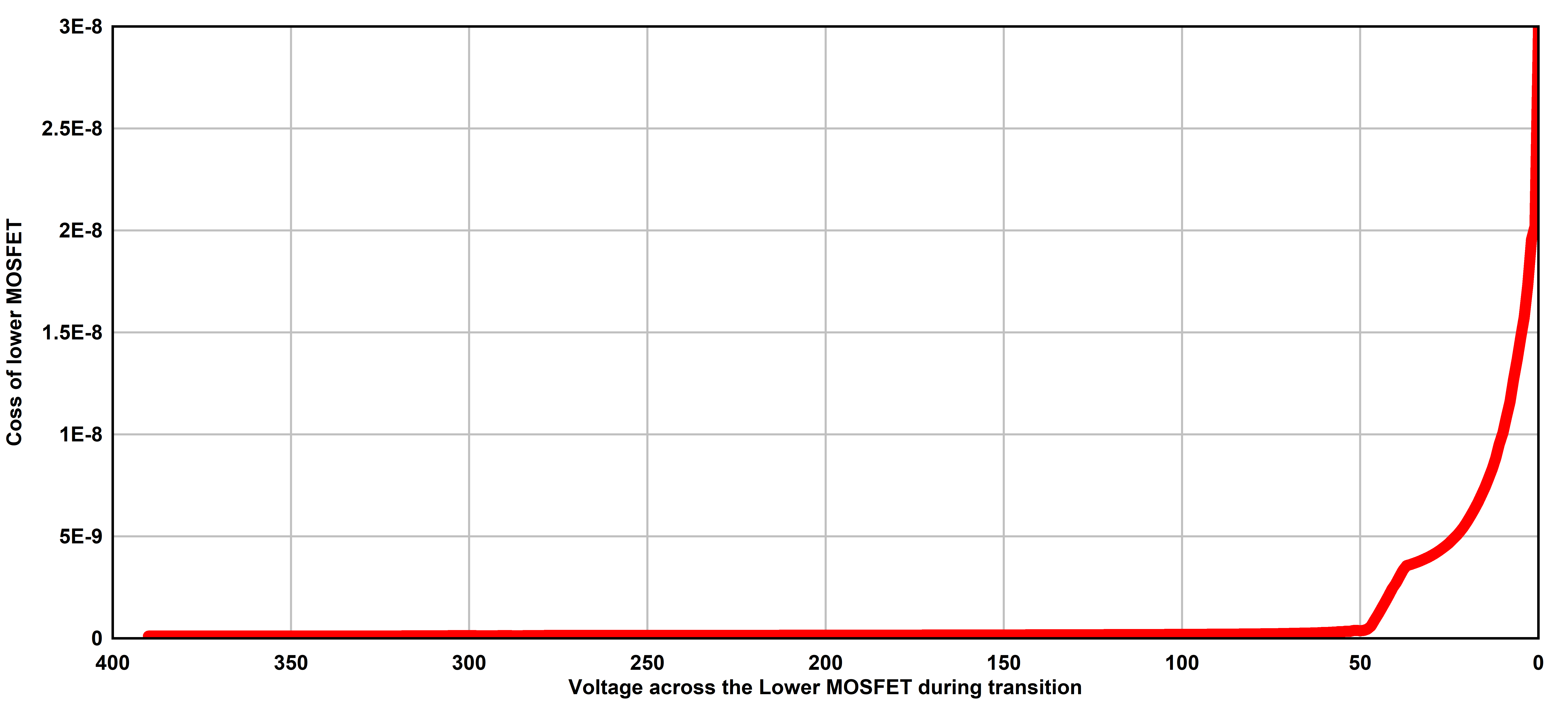

圖 1-14 下部 MOSFET 輸出電容與漏源電壓間的關系可采用以下方法來改進壓擺率檢測：
- 提高 MOSFET 關斷速度：大多數設計在 HO/LO 柵極驅動路徑中包含一個二極管，以實現獨立的導通和關斷速度。建議使用此類電路來提高柵極驅動的關斷速度。
- 使用具有較低輸出電容 (Coss) 的 MOSFET：較低的輸出電容可實現更快的開關節點壓擺率。
- 使用較高的突發模式設置：較高的突發模式設置具有更大的磁化電流幅值，有助于實現 dV/dt 標準（增大突發閾值會使 LLC 突發在突發數據包內具有稍高的功率，并且諧振電流幅值可能更高）。
- 減小開關節點上的任何緩沖電容
- 降低變壓器的磁化電感以增加輕負載時的磁化電流。
