ZHCAC34A February 2020 – January 2023 PCA9543A , PCA9544A , PCA9545A , PCA9546A , PCA9548A , TCA4307 , TCA4311A , TCA9511A , TCA9543A , TCA9544A , TCA9545A , TCA9546A , TCA9548A , TCA9548A-Q1
如果系統設計人員無法控制背板的設計,而是控制外部卡,則上述方法可能無法實現。在這種情況下,在外部卡上使用熱插入緩沖器是一種理想的方法。TCA9511A 是適合此應用的潛在器件。該器件具有 1V 預充電電路、轉換率觸發的上升時間加速器和用于“智能”連接的停止/空閑狀態檢測。
當與背板進行外部卡 SDA/SCL 連接時,1V 預充電特性有助于限制浪涌電流。1V 預充電雖然并非萬無一失,但有助于在熱插入事件進入帶電總線期間減少毛刺脈沖。為了在熱插入事件期間使用 1V 預充電特性,必須確保兩個設計注意事項。
需要完成的第一個設計設置是 TCA9511A 的“IN 側”需要設計為與外部卡的背板連接。這是因?yàn)槠骷摹癐N 側”僅在器件的“IN 側”進行總線空閑/停止條件檢測,而“OUT 側”僅查看電壓是否高于 VIH(電壓輸入高)。出于這個原因,不應在外部卡的 I2C 總線的“IN 側”填充開路電阻,因?yàn)樗鼤?huì)對 TCA9511A 產生錯誤的空閑狀態并關閉 1V 預充電電路。#T6165312-5 指明了哪一側是 TCA9511A 的“IN 側”和“IN 側”上未組裝的上拉電阻器。
圖 4-1 TCA9511A IN 側無上拉電阻器的外部卡設計示例所需的第二個設計設置是從外部卡到背板的連接必須首先將接地端和電源連接到外部卡,然后 SDAIN/SCLIN 連接到背板 I2C 總線。其原因是,在 SCLIN/SDAIN 連接至背板之前,TCA9511A 需要上電并打開其 1V 預充電電路。如果 SDAIN 或 SCLIN 線路與電源和接地同時連接至背板,那么,1V 預充電電路不會及時加電,如果背板上的 SDA/SCL 線路為高電平或轉換為高電平,背板 I2C 總線可能會瞬間下降到接地。這意味著外部卡需要在其公連接器上具有交錯連接點。交錯公連接器的示例如#X9707 所示。在此示例中,GND 首先連接。接下來,VCC 通過使 VCC 的裸露銅布線比 GND 短約 25mil 來完成。之后,SDAIN 或 SCLIN 連接到背板,因?yàn)樗鼈兊穆懵恫季€(xiàn)比 GND 短 50mil,比 VCC 短 25mil。

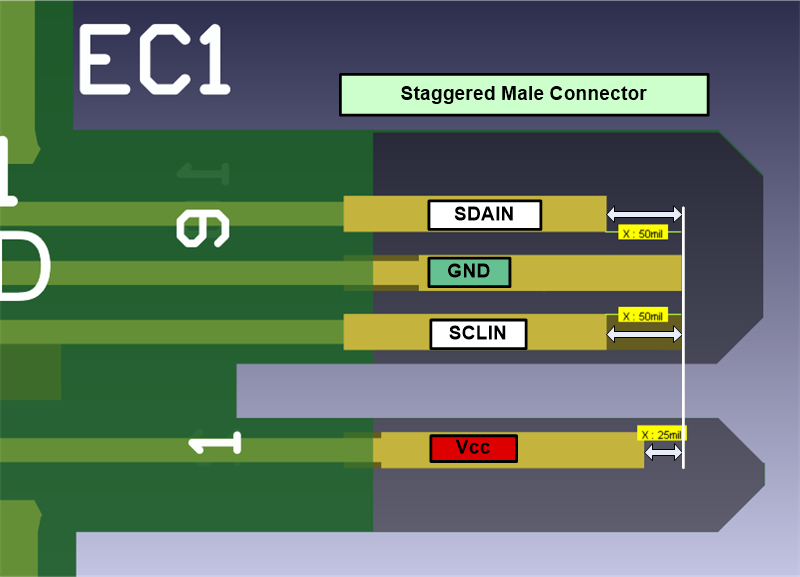

圖 4-2 錯開公連接器以支持外部卡上的熱插入的示例一旦外部卡和背板之間建立連接,TCA9511A 將檢查三個條件:
如果滿足所有三個條件,則 TCA9511A 將“IN 側”和“OUT 側”連接在一起,并且器件的 READY 引腳變?yōu)楦唠娖揭园l(fā)出信號。
Condition:
這三個條件使 TCA9511A 成為適合熱插入應用的器件。
