4 波特圖重建和與電壓注入法的比較

由于是復數阻抗，環路增益是具有實部和虛部的復數。計算環路增益所需的信息是Equation4 和Equation5 中分別顯示的幅度 Mag[T(s)] 和相位 Phase[T(s)]。

為了可視化數據并將公式應用于取值，可能需要使用分析解決方案。所有網絡分析儀都不能提供靈活的接口來分析數據。

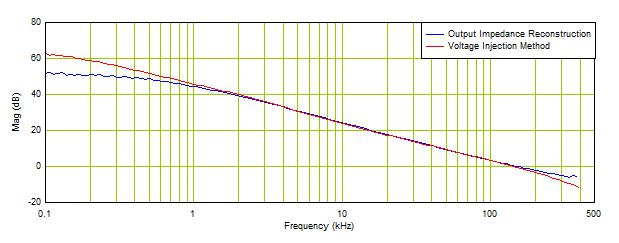

圖 4-1 顯示了重建增益與測量的電壓注入方法的比較。

使用Equation4 根據阻抗測量值重建的增益顯示出非常好的匹配結果，直到最低頻率。紅色曲線顯示的是實際環路增益，藍色曲線顯示的是計算出的環路增益。

運行條件： $V_{in}^{}$ =3.3V， $V_{out}^{}$ =1.0V， $I_{out}^{}$ =2A

交叉頻率：141.25kHz（紅色曲線），146.27kHz（藍色曲線）

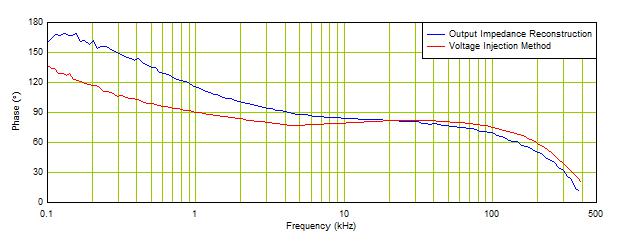

圖 4-2 顯示了重建相位與測量的電壓注入方法的比較。

圖 4-2 的紅色曲線顯示了測量的電壓注入方法相位，藍色曲線顯示了計算出的相位，使用Equation5 根據阻抗測量值重建。

運行條件： $V_{in}^{}$ =3.3V， $V_{out}^{}$ =1.0V， $I_{out}^{}$ =2A

相位裕度：69.28°C（紅色曲線），61.17°C（藍色曲線）
