3 TPS62816 的輸出阻抗測量

圖 3-1 顯示了輸出阻抗測量測試設置。有關阻抗測量方法和良好校準的不同步驟的更多詳細信息，請參閱如何測量直流/直流轉換器的配電網絡阻抗。

圖 3-2 顯示了以下情形下的輸出阻抗比較：環路是開路 $Z_o^{ol}\left(s\right)$ 和環路閉合， $Z_o^{cl}\left(s\right)$ 在輸出端將 500mΩ 電阻負載連接到 GND。圖 3-3 中繪制了各個相位。

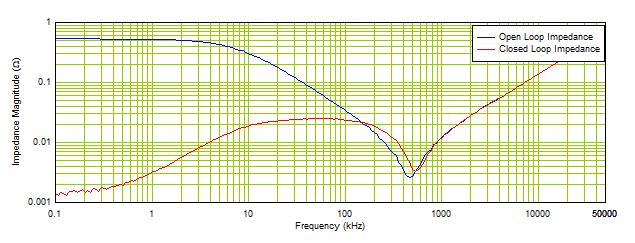

圖 3-2 TPS62816 的輸出阻抗測量幅度

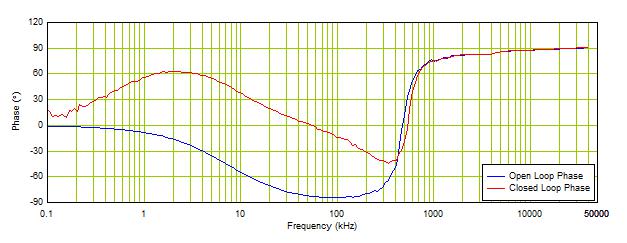

圖 3-3 TPS62816 的輸出阻抗測量幅度

對于開環阻抗，在低頻下，阻抗曲線受 500mΩ 恒定輸出電阻的影響。在 10kHz 以上，測得的阻抗會跟蹤輸出電容器組的阻抗，隨著其 ESR 值在 500kHz 處變平。曲線的最右邊部分由電容在非常高的頻率下的電感行為決定。

對于閉環阻抗，在低頻下可以觀察到高直流環路增益值，這會導致低輸出阻抗。在較高頻率下，測得的阻抗曲線顯示出與開環條件類似的行為。

環路增益穩定性的一個特殊特性是，在相關頻率下，閉環阻抗高于開環阻抗。這種行為是由于控制環路穩定性造成的，可以在 100kHz 和 500kHz 之間觀察到。這個特定的頻率范圍有助于我們通過計算相位裕度以及 TPS62816 的交叉頻率來確定。

為了便于進一步處理，可以使用數學函數將開環輸出阻抗 $Z_o^{ol}\left(s\right)$ 除以閉環輸出阻抗 $Z_o^{cl}\left(s\right)$：

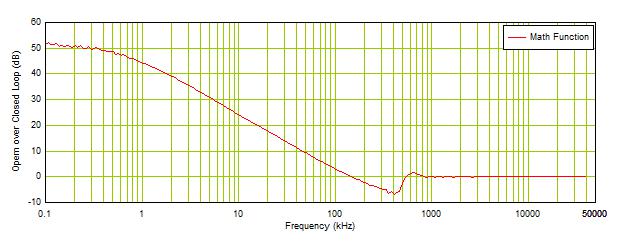

圖 3-4 將開環輸出阻抗除以閉環輸出阻抗
