4 實現詳情
這兩個電路的尺寸相同：長 50mm，寬 30mm，總高度 13mm。它們具有相同的外部引腳排列，允許在相同的條件下進行測試。電路板上連接了 10mm 高的散熱器，用于冷卻驅動器 BJT 和 MOSFET。這些電路板在制造過程中經過專門處理，可以安裝在非?？拷?qū)動器件的位置。這些電路板的圖片如下：
圖 4-1 中的電路板在下文中被稱為電路板 1。

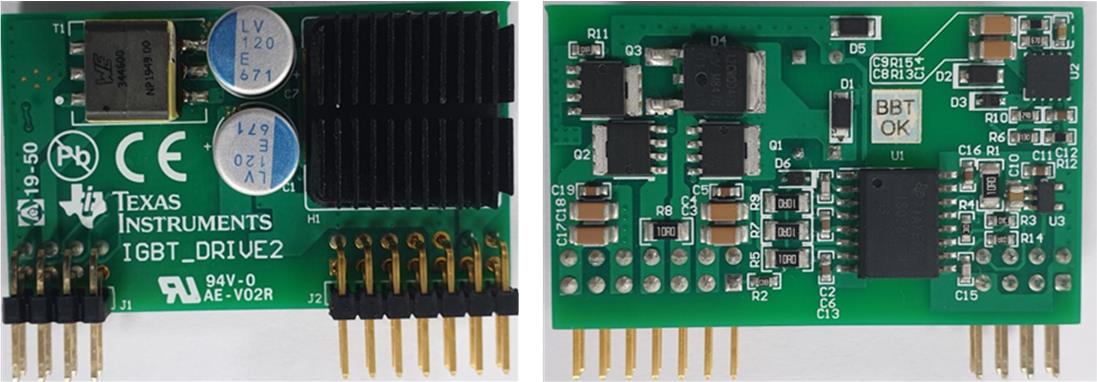

圖 4-1 使用 ISO5852S 和 BJT 的高電流柵極驅動器電路板（俯視圖和仰視圖）圖 4-2 中的電路板在下文中被稱為電路板 2。

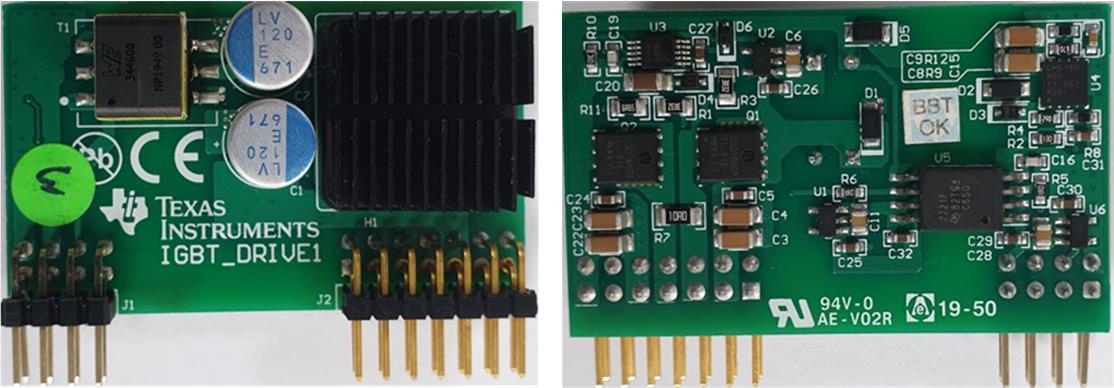

圖 4-2 使用 LM5106 和 MOSFET 的高電流柵極驅動器電路板（俯視圖和仰視圖）
