4.1.1 額定電容器電壓說明
陶瓷電容器的直流電壓降額很差。這是使用陶瓷電容器代替不同材料（如氧化鋁電解電容器）的已知缺點。當承受額定電壓時，陶瓷電容器的容量只有額定容量的一半。

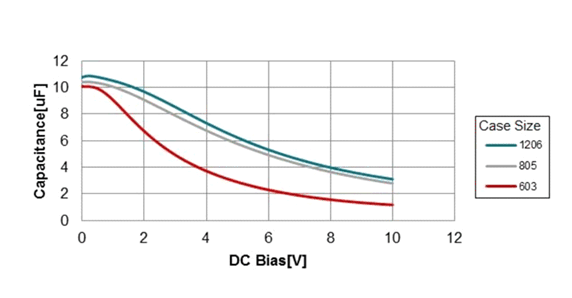

圖 4-2 電容器所承受的電容與電壓間的關系（按封裝尺寸）圖 4-2 顯示了一個實際生產的電容器示例。請注意，當偏置電壓為 10V 時，額定電壓為 10V 的 10μF 電容器的等效電容僅為 1–3μF。這些圖表可在任何電容器數據表中找到，其他工程師已經探索并揭示了這些事實。
在大功率環境中，48V 系統需要額定最低為 100V 的陶瓷電容器（或使用 2 個 48V 電容器，等于 96V），最接近的行業額定值為 100V。因此，功率級中額定電壓為 48V 的電容器沒有幫助，必須相應地調整大小。
請注意，此準則有時會放寬到 1.5 乘以電源電壓，例如在 60V 應用中乘以 2 得出 120V，它介于 100V 和 150V 行業標準之間。因此，60V 的 1.5 倍計算為 90V 或 100V，就像 48V 的情況一樣。如圖 4-2 所示，該指南可能會失效，建議查閱電容器的數據表以獲取更多信息。
總結：
- 當電容器承受更高電壓時，有效電容會降低
- 選擇額定電壓為電容器所承受典型電壓的 2 倍或 1.5 倍的電容器：
- 對于 48V 系統，這大約是 100V 額定值
- 與鋁電容器相比，陶瓷電容器的電壓降額要差得多，因此通用指南不適用于鋁電解電容器
- 建議查閱電容器的數據表以了解制造商提供的確切降額
