如果控制器出現以下任一情況，則會導致看門狗故障周期的出現：未在超時前答復問題，未按時序或未在特定窗口內答復消息，或者給出錯誤答案。出現故障周期時，錯誤計數器計數遞增。一旦錯誤計數器超出配置閾值，器件將觸發看門狗事件。TCAN1046 可配置為提供用于電源使能線 (INH) 的脈沖，以復位本地節點和控制器并設置看門狗中斷，或者配置為僅設置看門狗中斷，并允許通過其他方式恢復系統。控制器任何響應中的錯誤答案都會導致周期故障，并且錯誤計數器計數遞增。出現此類事件，可能意味著控制器無法對外部信號做出正確響應，因此必須對其進行復位。

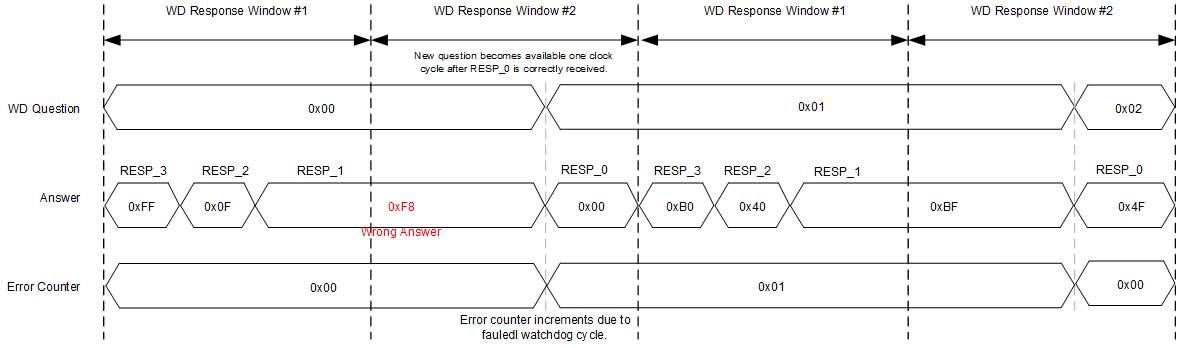

圖 7-3 錯誤響應導致出現故障周期的示例
