4 通用異步接收發送 (UART)

UART 是一種異步、中等速度、全雙工通信接口，具有兩個或四個通道：TX（發送）、RX（接收）或者是 RX、RTS、CTS 和 TX。

在發送起始位時開始通信，數據線在位周期的中間從高電平拉低到低電平。起始位之后是 8 個信息位和一個停止位，數據線在位周期的中間從邏輯低電平變?yōu)檫壿嫺唠娖?。某些通信協議有時具有奇偶校驗位，用于確認正確的信息已傳輸。UART 不依賴于時鐘線，因?yàn)榻邮掌骱桶l(fā)送器將具有內部時鐘，這些時鐘可設置為選定的波特率或每秒位數（通常為 300bps 到 115kbps）以進行傳輸。

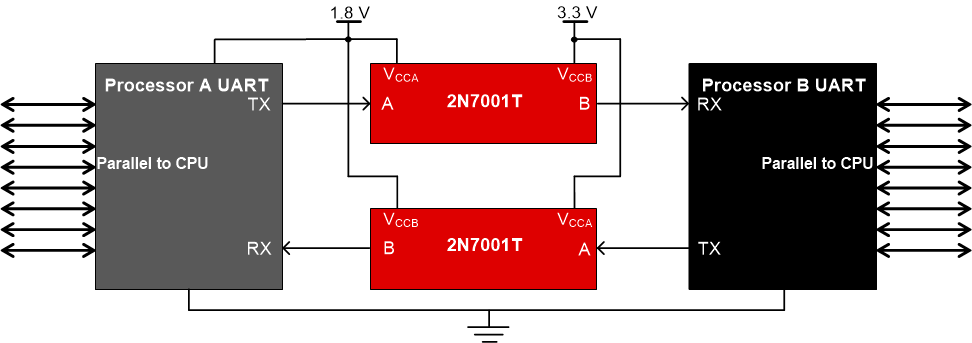

為了使 UART 接口在處于不同電壓（例如 1.8V 至 3.3V）下的兩個器件之間正確運行，可在每條信號線上使用兩個 2N7001T 單向電平轉換器。該器件可進行上行和下行電平轉換，因此可用于接收和發送線路。
