ZHCAAJ8A June 2019 – March 2021 2N7001T , SN74AXC4T245 , SN74AXC4T774 , TXB0104
5 聯合測試行動組 (JTAG)
聯合測試行動組開發了一個硬件接口，用于對嵌入式器件進行調試、編程和測試。與 SPI 類似，JTAG 在工作時使用一組（五個）JTAG 接口信號，如表 5-1 所示。
表 5-1 JTAG 接口
| 信號 | 說明 | 方向 |
|---|---|---|
| TCK | 測試時鐘信號 | 控制器到調試器 |
| TDI | 測試數據輸入 | 控制器到調試器 |
| TDO | 測試數據輸出 | 調試器到控制器 |
| TMS | 測試模式選擇 | 控制器到調試器 |
| TRST（可選） | 測試復位 | 控制器到調試器 |
測試時鐘用于提供測試數據達到的穩定時序信號?！皽y試模式選擇”允許用戶選擇要測試的部分或電路。JTAG 協議取決于所測試的器件。TDI 是用于執行測試的引腳，結果將通過 TDO 引腳返回?？蛇x的測試復位引腳能夠將 JTAG 復位到已知良好的狀態。
通常，一塊板上有多個器件需要通過 JTAG 接口進行測試。使用 JTAG，這些器件可通過 TDO 引腳以菊花鏈的方式相互連接，而 TDO 引腳可延伸到鏈中的最后一個器件之外。如果菊花鏈中的最后一個器件處于不同的電壓電平下，可使用 2N7001T 進行電壓轉換。TDO 的信號流與其他引腳的方向相反，允許將 2N7001T 與 SN74AXC4T245 結合用于其余三個通道。

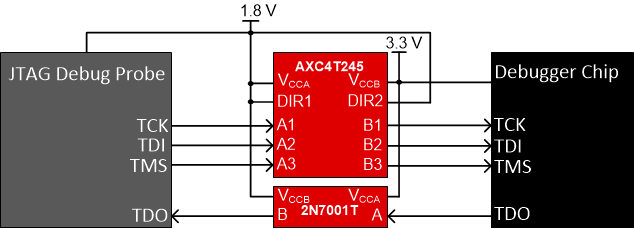

圖 5-1 使用 2N7001T 器件的 JTAG 接口
