ZHCAAB7D March 2019 – October 2020 LM101A-N , LM224 , LM248 , LM258 , LM2900 , LM2904B , LM2904LV , LM318 , LM324LV , LM348 , LM358B , LM358LV , LM3900 , LM392 , LMV358A , OPA170 , OPA172 , OPA192 , OPA202 , OPA2189 , OPA2990 , OPA365 , TLV3501 , TLV379 , TLV8542 , TLV9002 , TLV9052 , TLV9062 , TLV9064 , TLV9102 , TLV9302
3 信號處理

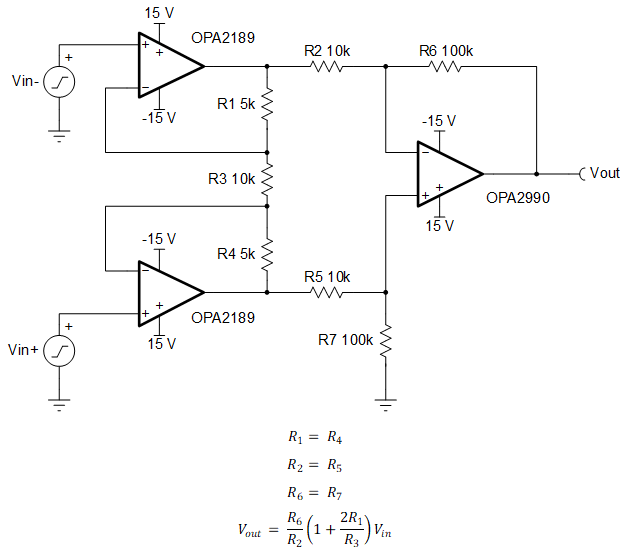

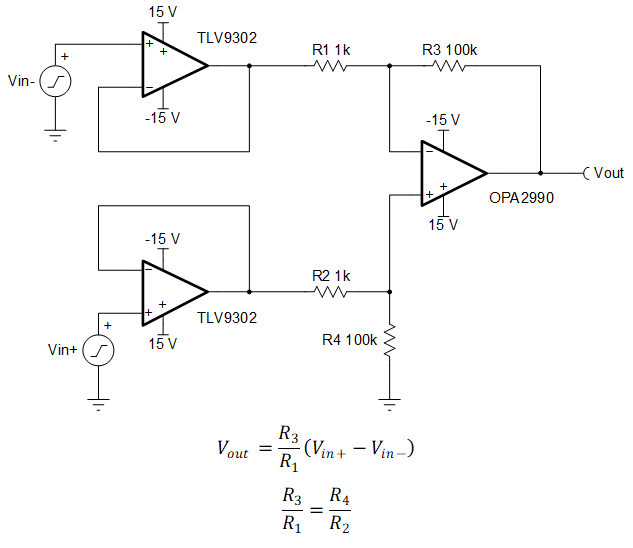

圖 3-1 儀表放大器請下載 TINA-TI 和原理圖，對此設計進行仿真。

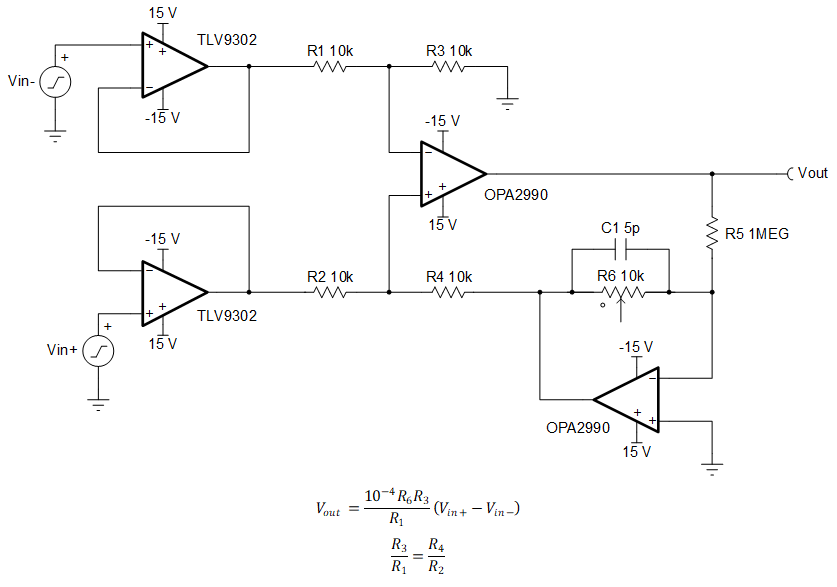

圖 3-2 可變增益儀表放大器請下載 TINA-TI 和原理圖，對此設計進行仿真。

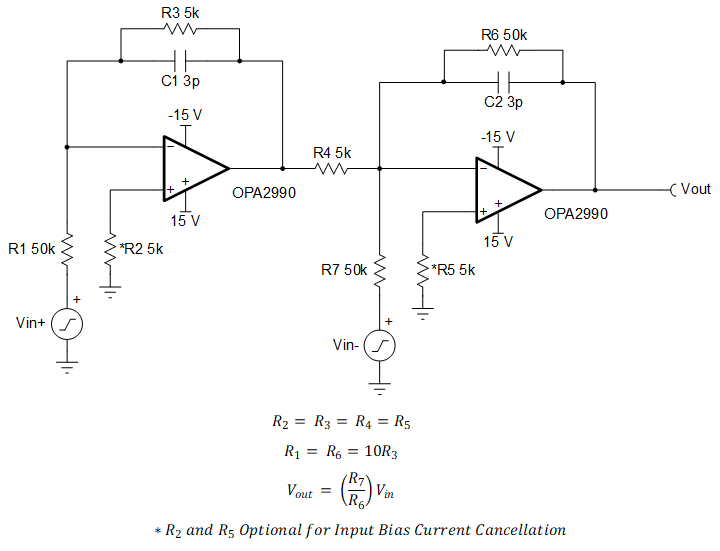

圖 3-3 具有 ±100V 共模范圍的儀表放大器請下載 TINA-TI 和原理圖，對此設計進行仿真。
圖 3-4 具有 ±10V 共模范圍的儀表放大器請下載 TINA-TI 和原理圖，對此設計進行仿真。

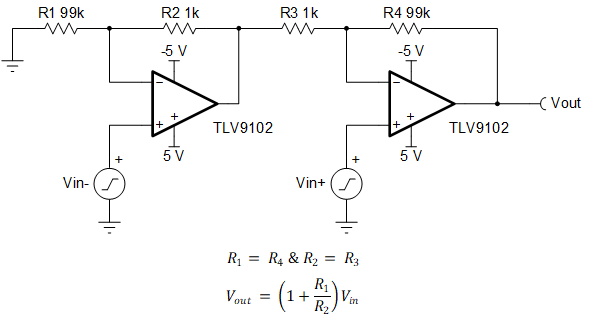

圖 3-5 高輸入阻抗儀表放大器請下載 TINA-TI 和原理圖，對此設計進行仿真。

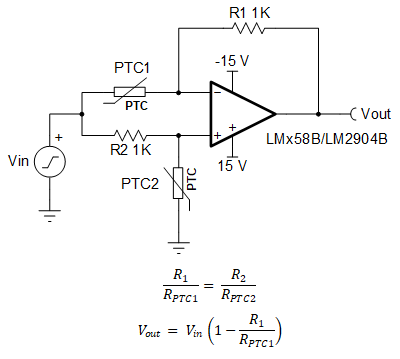

圖 3-6 具有溫度敏感性的橋式放大器請下載 TINA-TI 和原理圖，對此設計進行仿真。

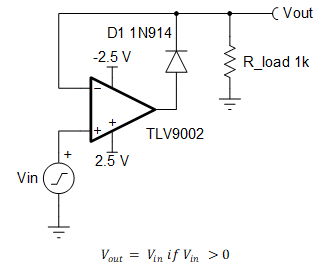

圖 3-7 精密二極管更多有關此配置的信息，請參閱 [12]。請下載 TINA-TI 和原理圖，對此設計進行仿真。

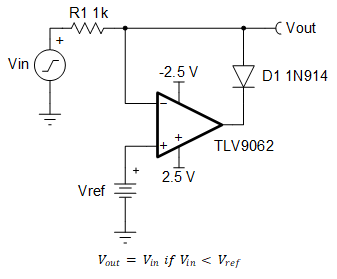

圖 3-8 精密鉗位更多有關此配置的信息，請參閱 [12]。請下載 TINA-TI 和原理圖，對此設計進行仿真。
圖 3-9 快速半波整流器更多有關此配置的信息，請參閱 [12]。請參閱《模擬工程師電路設計指導手冊：放大器》，了解更多信息。請下載 TINA-TI 和原理圖，對此設計進行仿真。

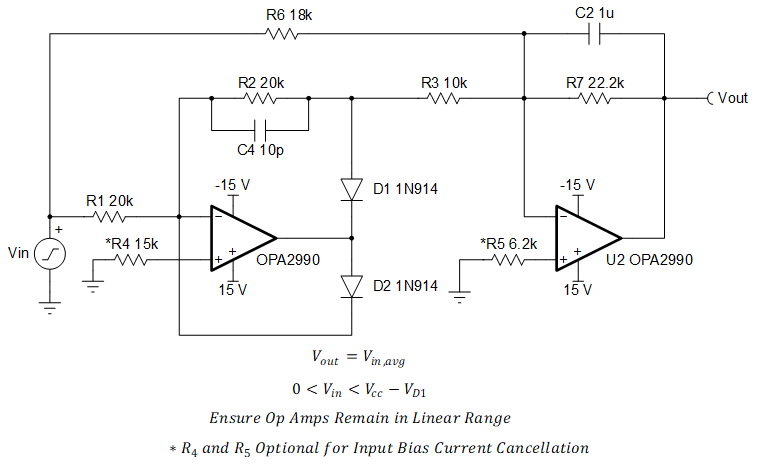

圖 3-10 交流/直流轉換器更多有關此配置的信息，請參閱 [12]。請下載 TINA-TI 和原理圖，對此設計進行仿真。

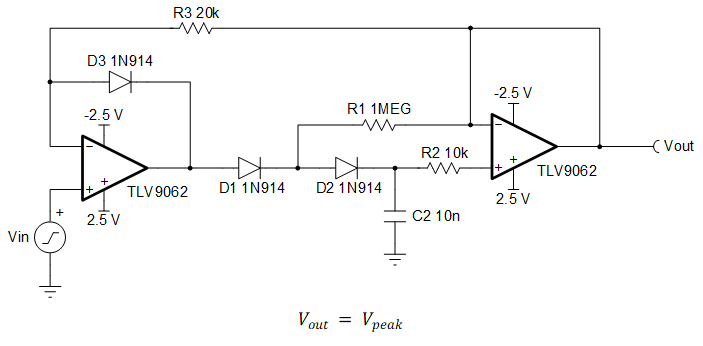

圖 3-11 峰值檢測器請下載 TINA-TI 和原理圖，對此設計進行仿真。

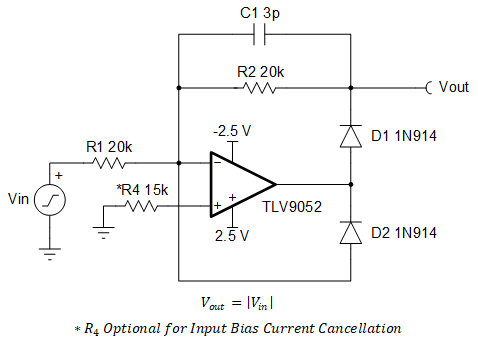

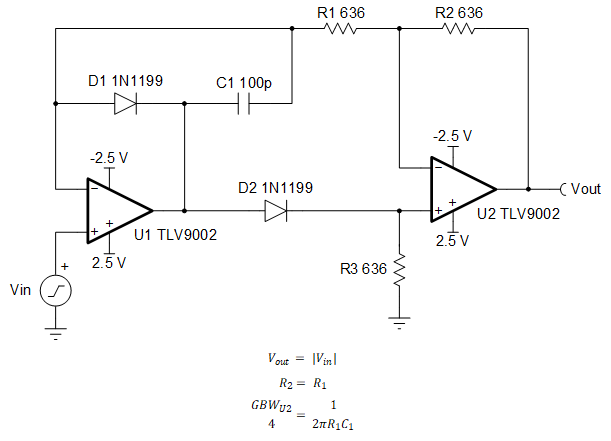

圖 3-12 絕對值放大器更多有關此電路的信息，請參閱 [13]。請下載 TINA-TI 和原理圖，對此設計進行仿真。

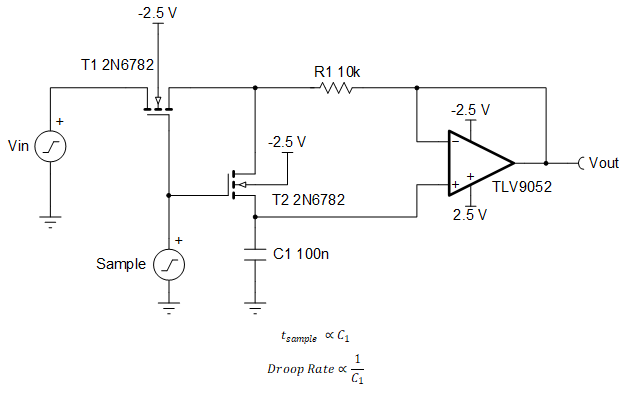

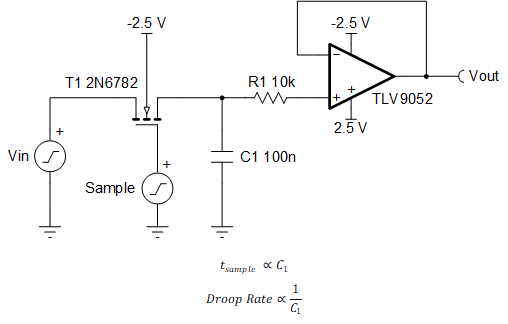

圖 3-13 采樣保持 I更多有關此電路的信息，請參閱 [14]。請下載 TINA-TI 和原理圖，對此設計進行仿真。
圖 3-14 采樣保持 II更多有關此電路的信息，請參閱 [14]。請下載 TINA-TI 和原理圖，對此設計進行仿真。

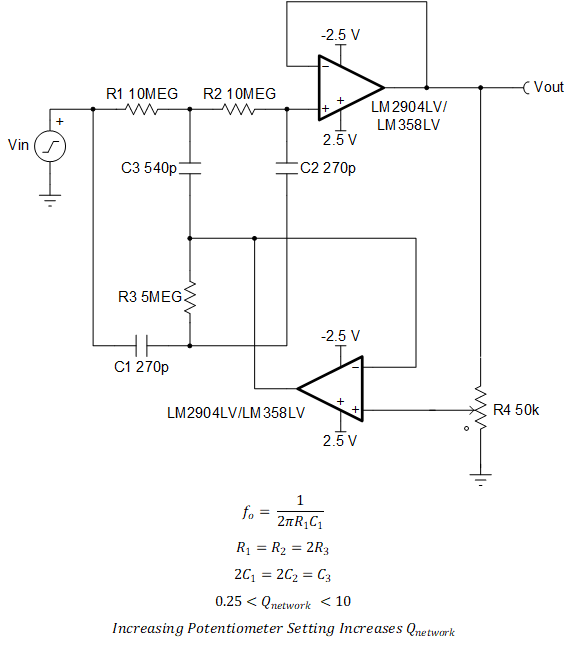

圖 3-15 可調 Q 值陷波濾波器更多有關此配置的信息，請參閱 [15] 和 [16]。請下載 TINA-TI 和原理圖，對此設計進行仿真。

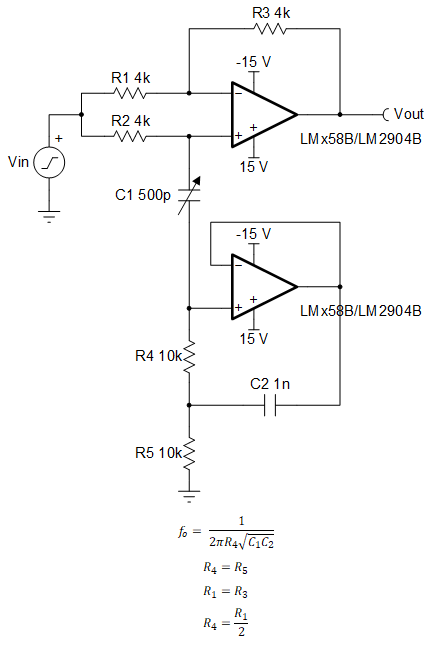

圖 3-16 易于調諧的陷波濾波器更多有關此配置的信息，請參閱 [15] 和 [16]。請下載 TINA-TI 和原理圖，對此設計進行仿真。
圖 3-17 Sallen-Key 二階帶通濾波器更多有關此配置的信息，請參閱 [17]。請下載 TINA-TI 和原理圖，對此設計進行仿真。

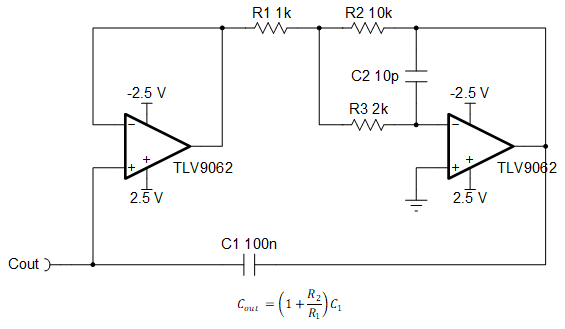

圖 3-18 兩級電容倍頻器請下載 TINA-TI 和原理圖，對此設計進行仿真。

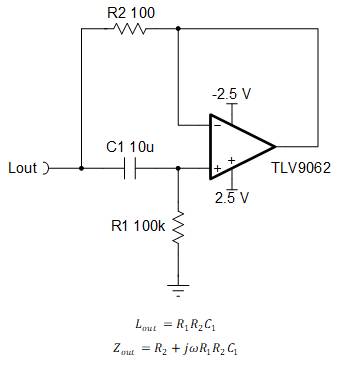

圖 3-19 模擬電感器更多有關此配置的信息，請參閱 [19]。請下載 TINA-TI 和原理圖，對此設計進行仿真。

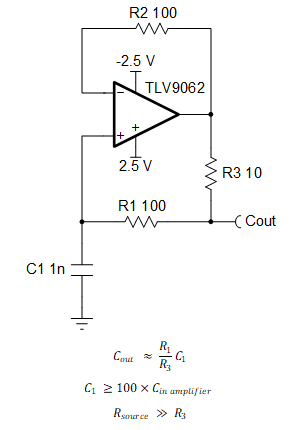

圖 3-20 電容倍頻器請下載 TINA-TI 和原理圖，對此設計進行仿真。

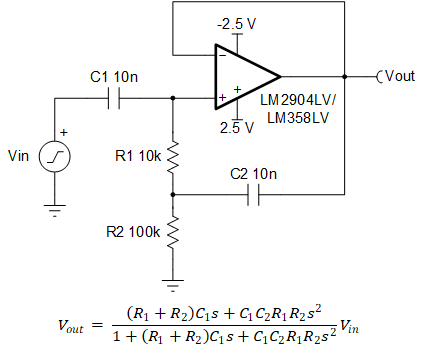

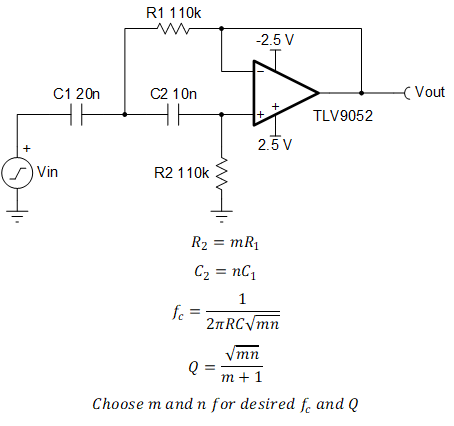

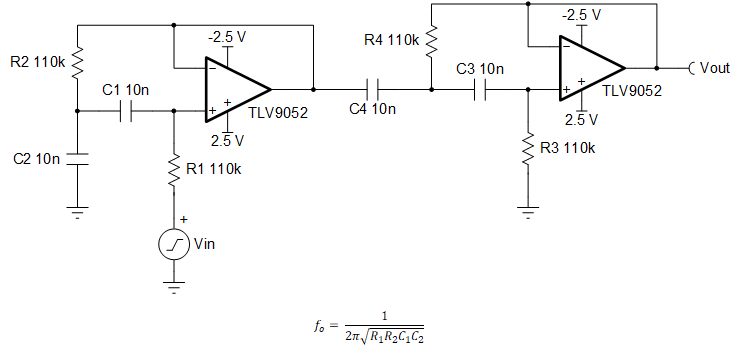

圖 3-21 高通 Sallen-Key 有源濾波器更多有關此配置的信息，請參閱 [17]。請下載 TINA-TI 和原理圖，對此設計進行仿真。

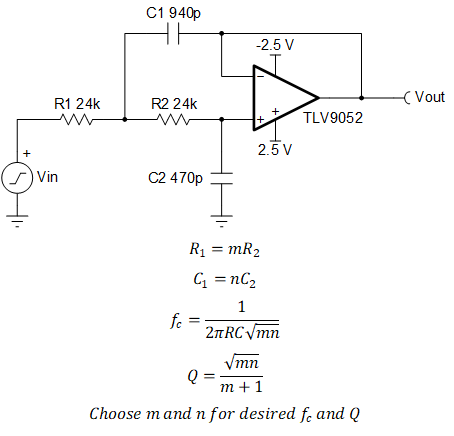

圖 3-22 低通 Sallen-Key 有源濾波器更多有關此配置的信息，請參閱 [17] 和 [18]。請下載 TINA-TI 和原理圖，對此設計進行仿真。

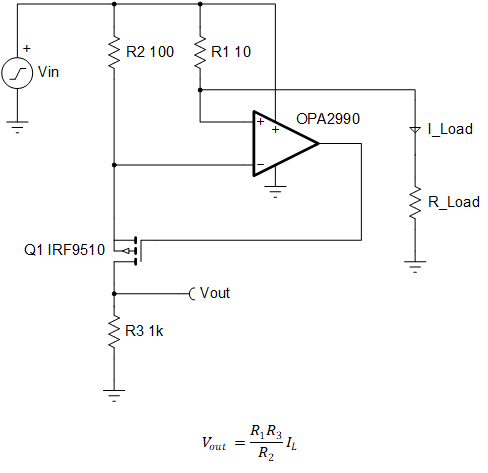

圖 3-23 電流監控器請下載 TINA-TI 和原理圖，對此設計進行仿真。

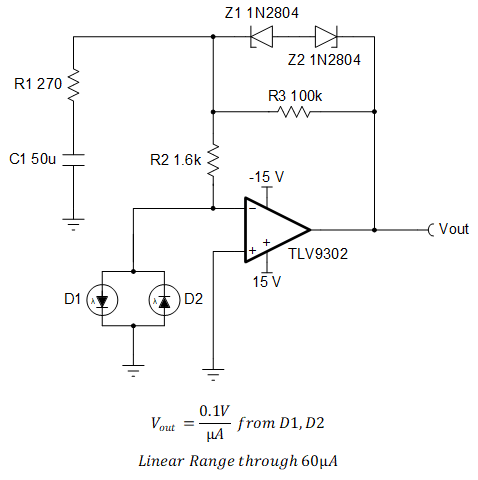

圖 3-24 具有速率反饋的飽和伺服前置放大器更多有關光電二極管建模的信息，請參閱 [8]。更多有關此配置的信息，請參閱 [20]。請下載 TINA-TI 和原理圖，對此設計進行仿真。

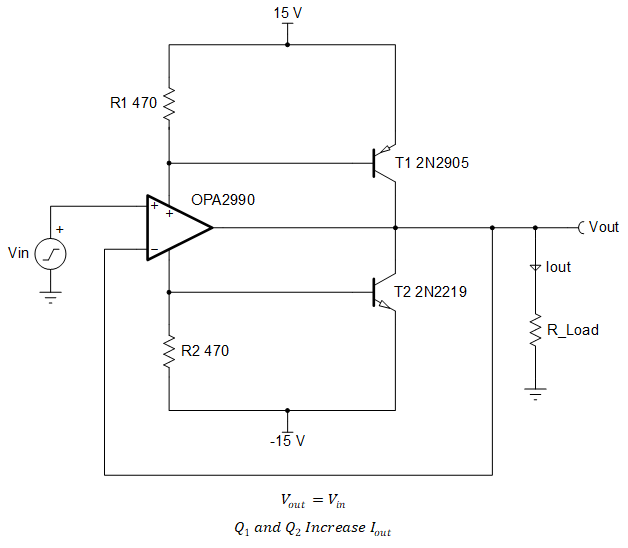

圖 3-25 功率增升器請下載 TINA-TI 和原理圖，對此設計進行仿真。

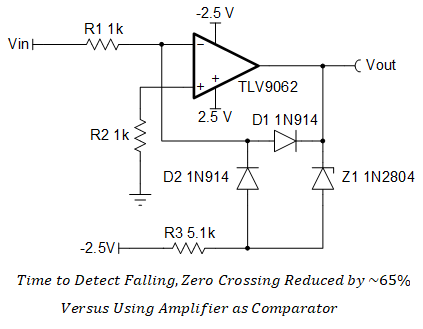

圖 3-26 快速過零檢測器請下載 TINA-TI 和原理圖，對此設計進行仿真。

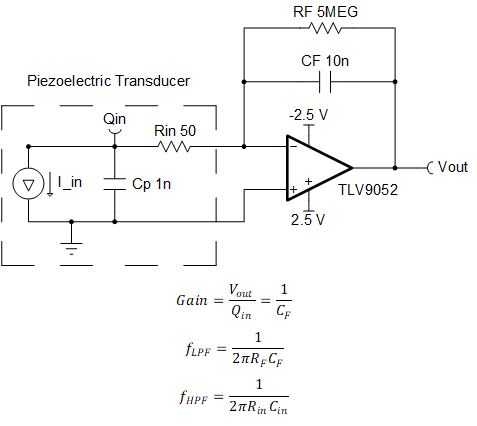

圖 3-27 壓電式傳感器放大器更多有關此配置的信息，請參閱 [21] 和 [22]。請下載 TINA-TI 和原理圖，對此設計進行仿真。

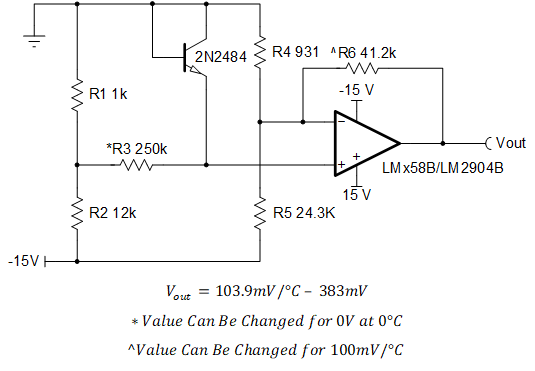

圖 3-28 溫度探頭請下載 TINA-TI 和原理圖，對此設計進行仿真。

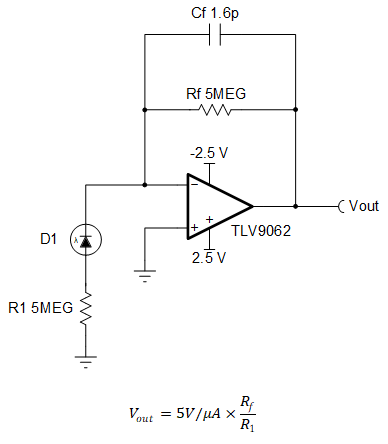

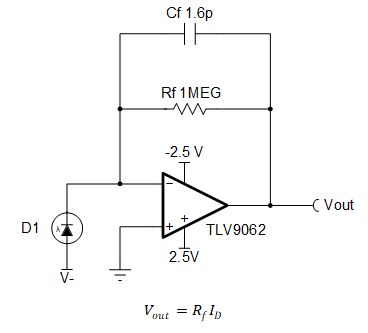

圖 3-29 光電二極管放大器 I更多有關光電二極管建模的信息，請參閱 [8]。請參閱《模擬工程師電路設計指導手冊：放大器》或 [2]，了解更多有關此電路的信息。請下載 TINA-TI 和原理圖，對此設計進行仿真。
圖 3-30 光電二極管放大器 II更多有關光電二極管建模的信息，請參閱 [8]。請參閱《模擬工程師電路設計指導手冊：放大器》，了解更多有關此電路的信息。請下載 TINA-TI 和原理圖，對此設計進行仿真。
圖 3-31 高輸入阻抗交流跟隨器請下載 TINA-TI 和原理圖，對此設計進行仿真。

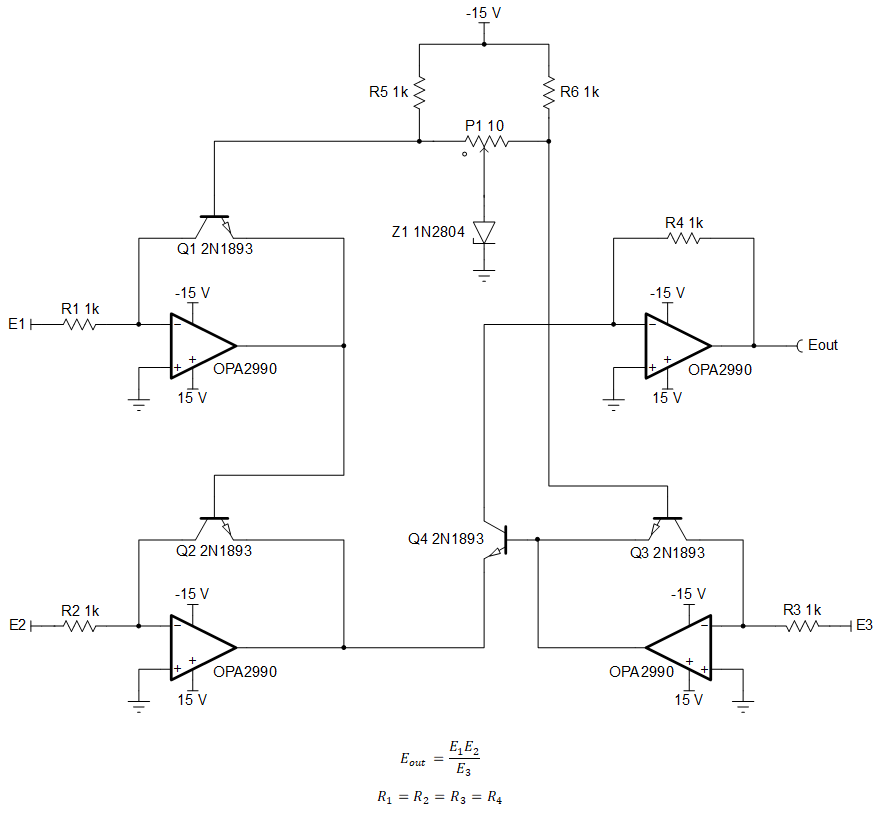

圖 3-32 乘法器/除法器
