ZHCAAB7D March 2019 – October 2020 LM101A-N , LM224 , LM248 , LM258 , LM2900 , LM2904B , LM2904LV , LM318 , LM324LV , LM348 , LM358B , LM358LV , LM3900 , LM392 , LMV358A , OPA170 , OPA172 , OPA192 , OPA202 , OPA2189 , OPA2990 , OPA365 , TLV3501 , TLV379 , TLV8542 , TLV9002 , TLV9052 , TLV9062 , TLV9064 , TLV9102 , TLV9302
2 信號生成

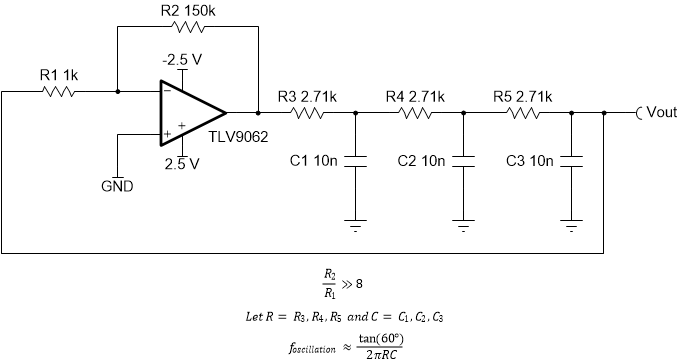

圖 2-1 具有低元件數的正弦波發生器更多有關此配置（也稱為相移振蕩器）的信息，請參閱 [9] 和 [10]。請下載 TINA-TI 和原理圖，對此設計進行仿真。

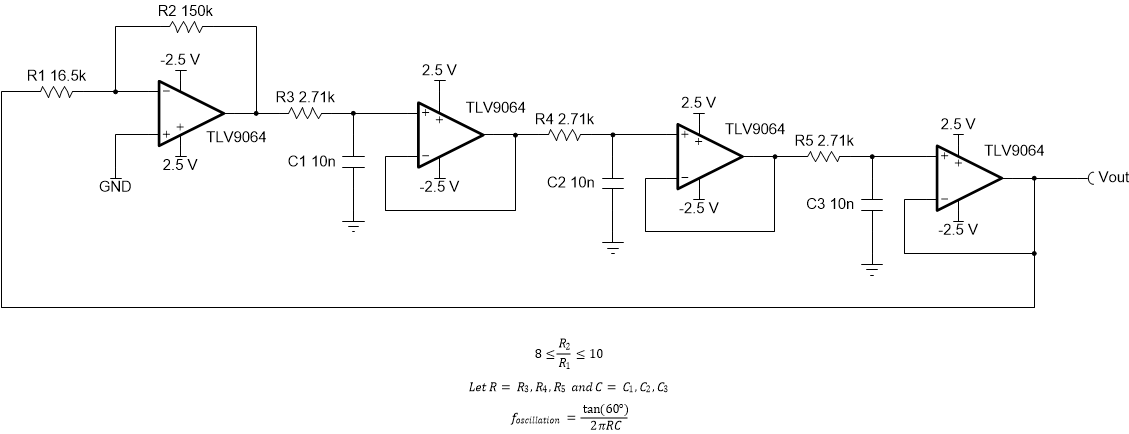

圖 2-2 正弦波發生器更多有關此配置（也稱為緩沖式相移振蕩器）的信息，請參閱 [9] 和 [10]。請下載 TINA-TI 和原理圖，對此設計進行仿真。

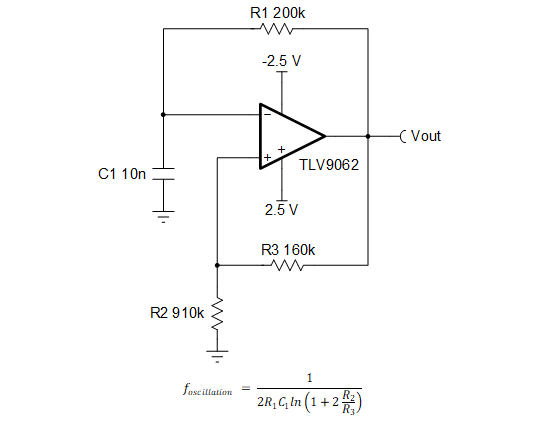

圖 2-3 自由運行的多諧振蕩器請下載 TINA-TI 和原理圖，對此設計進行仿真。

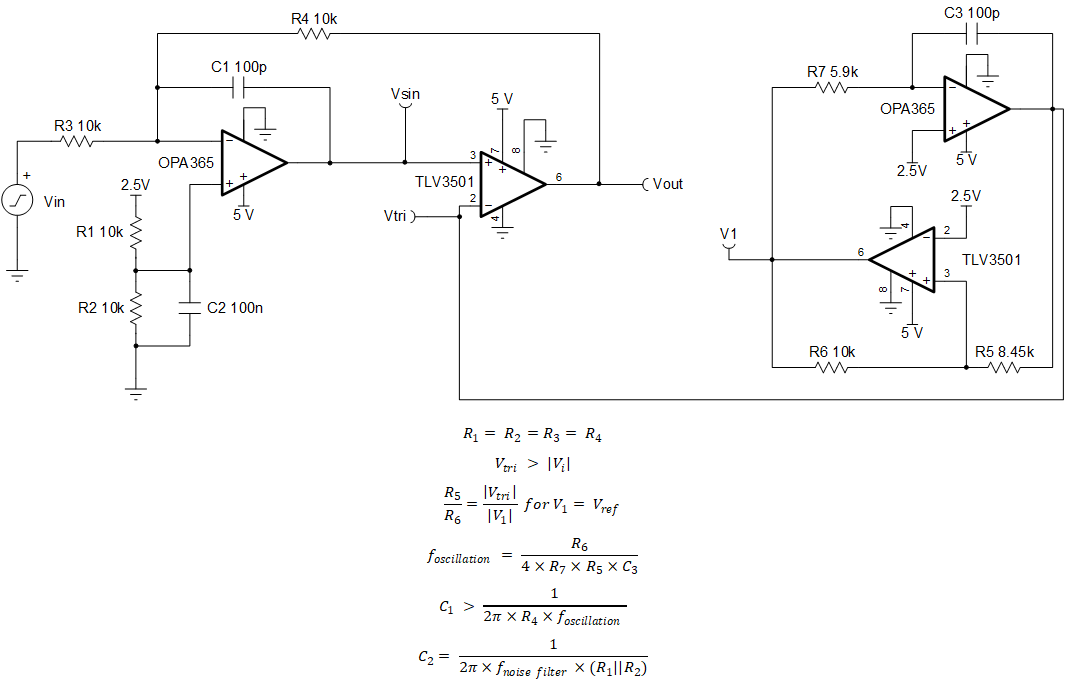

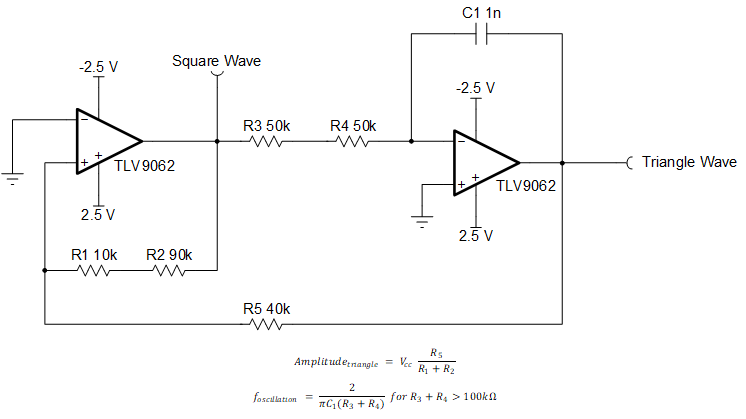

圖 2-4 函數發生器請參閱 [2]，了解更多信息。請下載 TINA-TI 和原理圖，對此設計進行仿真。
圖 2-5 脈寬調制器請參閱《模擬工程師電路設計指導手冊：放大器》，了解更多信息。請下載 TINA-TI 和原理圖，對此設計進行仿真。

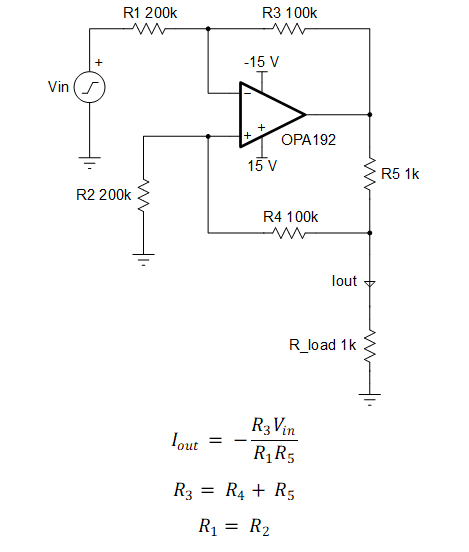

圖 2-6 改進型 Howland 電流泵若要深入了解此配置，請參閱 [11]。請下載 TINA-TI 和原理圖，對此設計進行仿真。

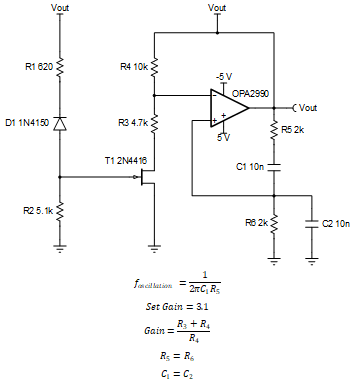

圖 2-7 具有自動增益控制功能的文氏電橋振蕩器請下載 TINA-TI 和原理圖，對此設計進行仿真。

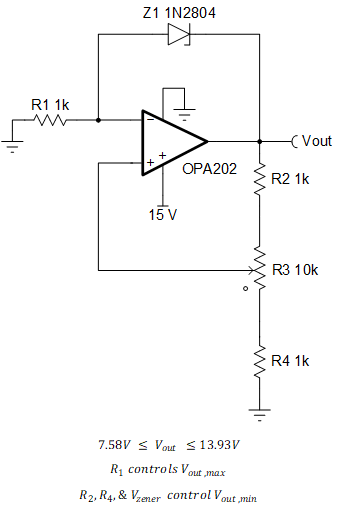

圖 2-8 正輸出電壓基準請參閱 [2]，了解更多信息。請下載 TINA-TI 和原理圖，對此設計進行仿真。

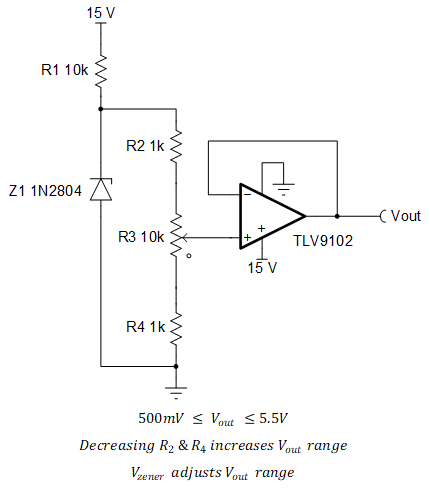

圖 2-9 緩沖式正電壓基準請參閱 [2]，了解更多信息。請下載 TINA-TI 和原理圖，對此設計進行仿真。

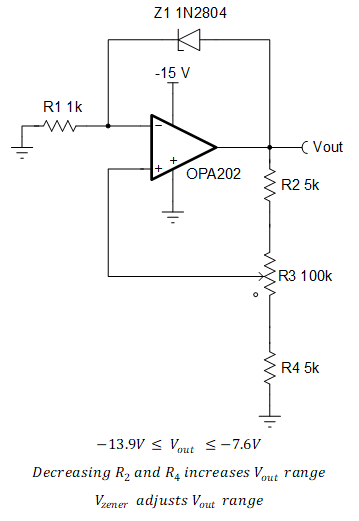

圖 2-10 負輸出電壓基準請參閱 [2]，了解更多信息。請下載 TINA-TI 和原理圖，對此設計進行仿真。

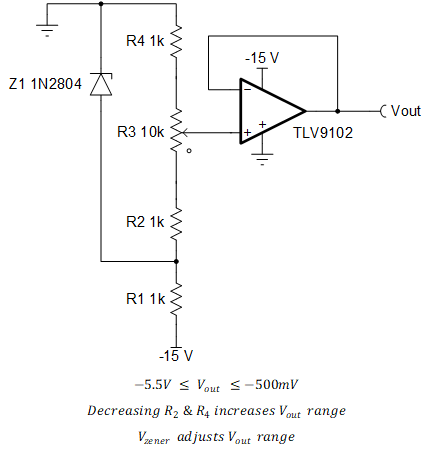

圖 2-11 緩沖式負電壓基準請參閱 [2]，了解更多信息。請下載 TINA-TI 和原理圖，對此設計進行仿真。

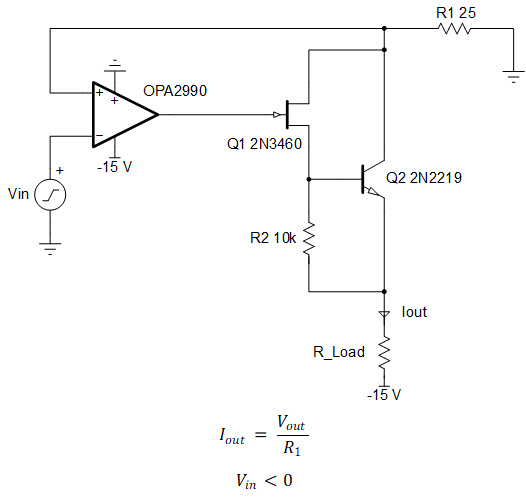

圖 2-12 電流吸收器請參閱 [2]，了解更多信息。請下載 TINA-TI 和原理圖，對此設計進行仿真。
圖 2-13 電流源請參閱 [2]，了解更多信息。請下載 TINA-TI 和原理圖，對此設計進行仿真。

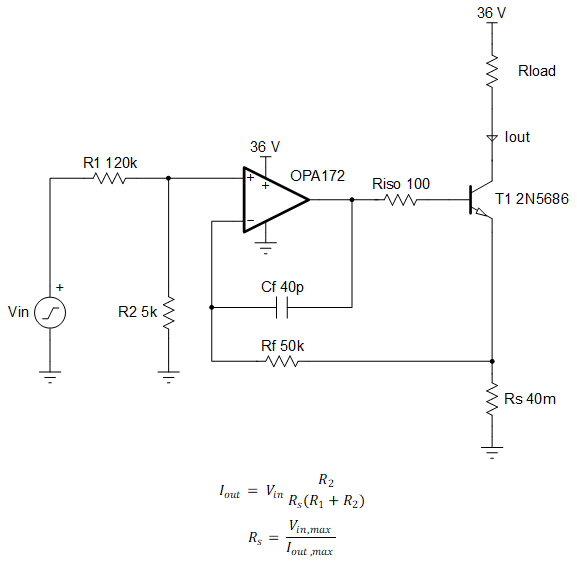

圖 2-14 具有 BJT 輸出的電壓/電流轉換器請下載 TINA-TI 和原理圖，對此設計進行仿真。

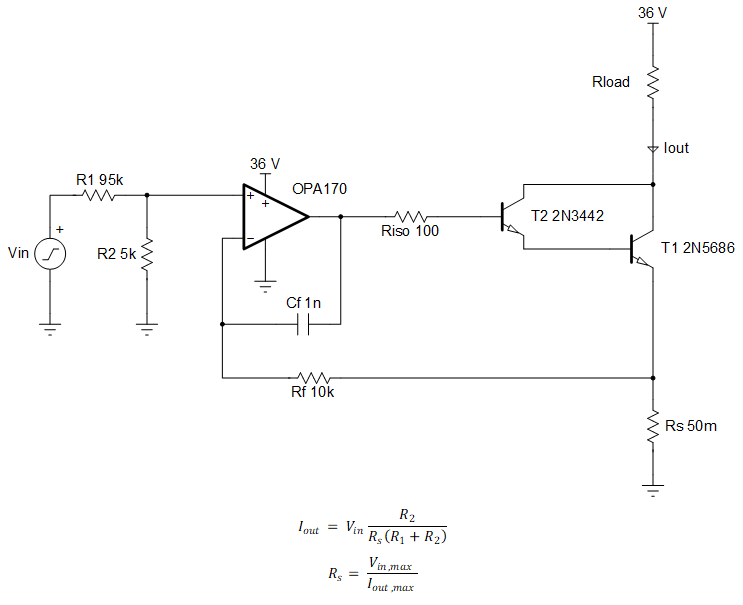

圖 2-15 具有達林頓雙輸出的電壓/電流轉換器請下載 TINA-TI 和原理圖，對此設計進行仿真。

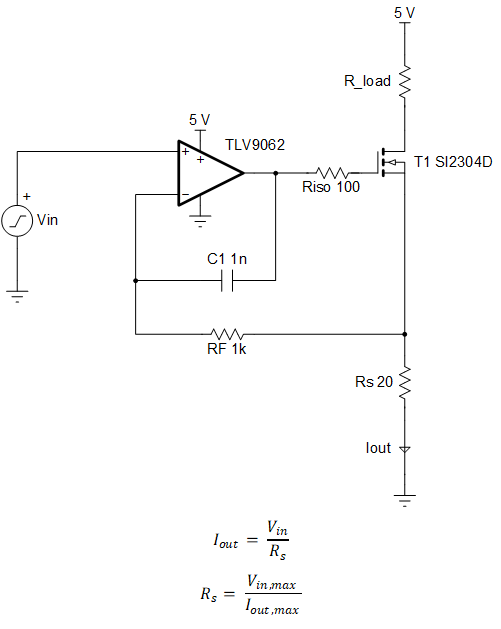

圖 2-16 具有 MOSFET 輸出的電壓/電流轉換器
