2 了解相位噪聲和抖動以及 SNR

若要設計和找出超低的抖動，首先需要了解合成器時鐘信號的相位噪聲。圖 2-1在時域中，理想的正弦波時鐘信號看起來就像 左下角的波形。實際上，由于現實生活中頻率合成器的器件不完善，因此會產生額外的噪聲，從而使波形偏離其理想位置。同樣道理，轉換為頻域的同一正弦波在振蕩頻率下是單個脈沖。噪聲的增加以相位噪聲的形式（理想脈沖旁的裙邊）出現。Topic Link Label3合成器的低相位噪聲表明信號更純凈，提供更好的性能，并最終在 ADC 計時中具有較低的抖動（在中討論）。

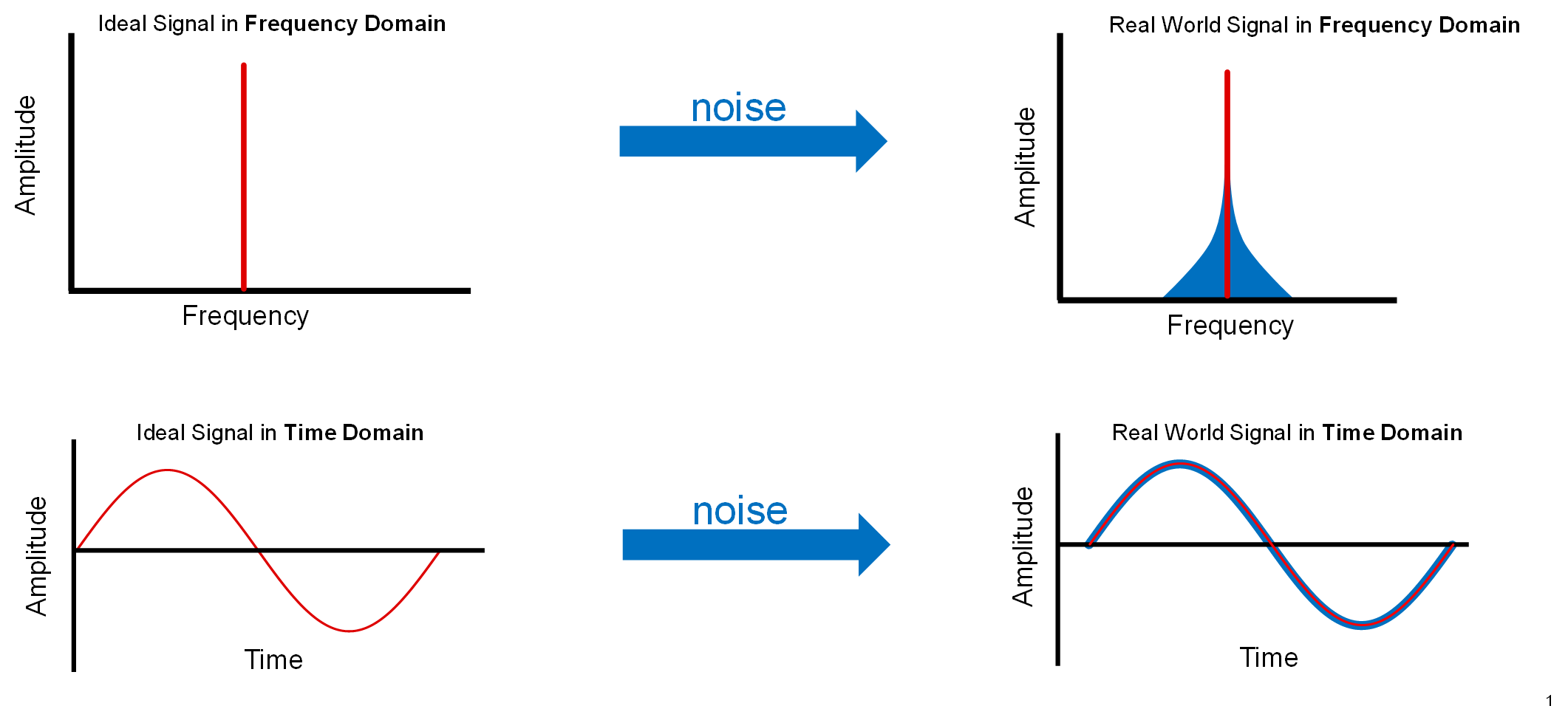

圖 2-1 頻域和時域中的相位噪聲

相位噪聲 的定義是振蕩信號的噪聲（相對于振蕩信號的偏移頻率，帶寬為 1Hz）與信號幅度之比。圖 2-2積分噪聲本質上是在相對于振蕩信號的規定偏移頻率范圍內的所有相位噪聲之和（請參閱）。Equation2抖動是使用積分噪聲和信號頻率從 得出的：

Equation2.

選擇的積分范圍很重要。這取決于 ADC 的采樣設置。底部范圍（更接近振蕩信號）由 [采樣率]/[FFT 大小] 的一半定義。https://www.ti.com/lit/pdf/SLYT379例如，在采樣率為 2949.12MHz 且 FFT 大小為 65536 時，積分下降到 22.5kHz（請參閱 SLYT379 以了解更多信息）。因此，積分范圍的這一下限越低，在較低偏移處的相位噪聲就越重要。

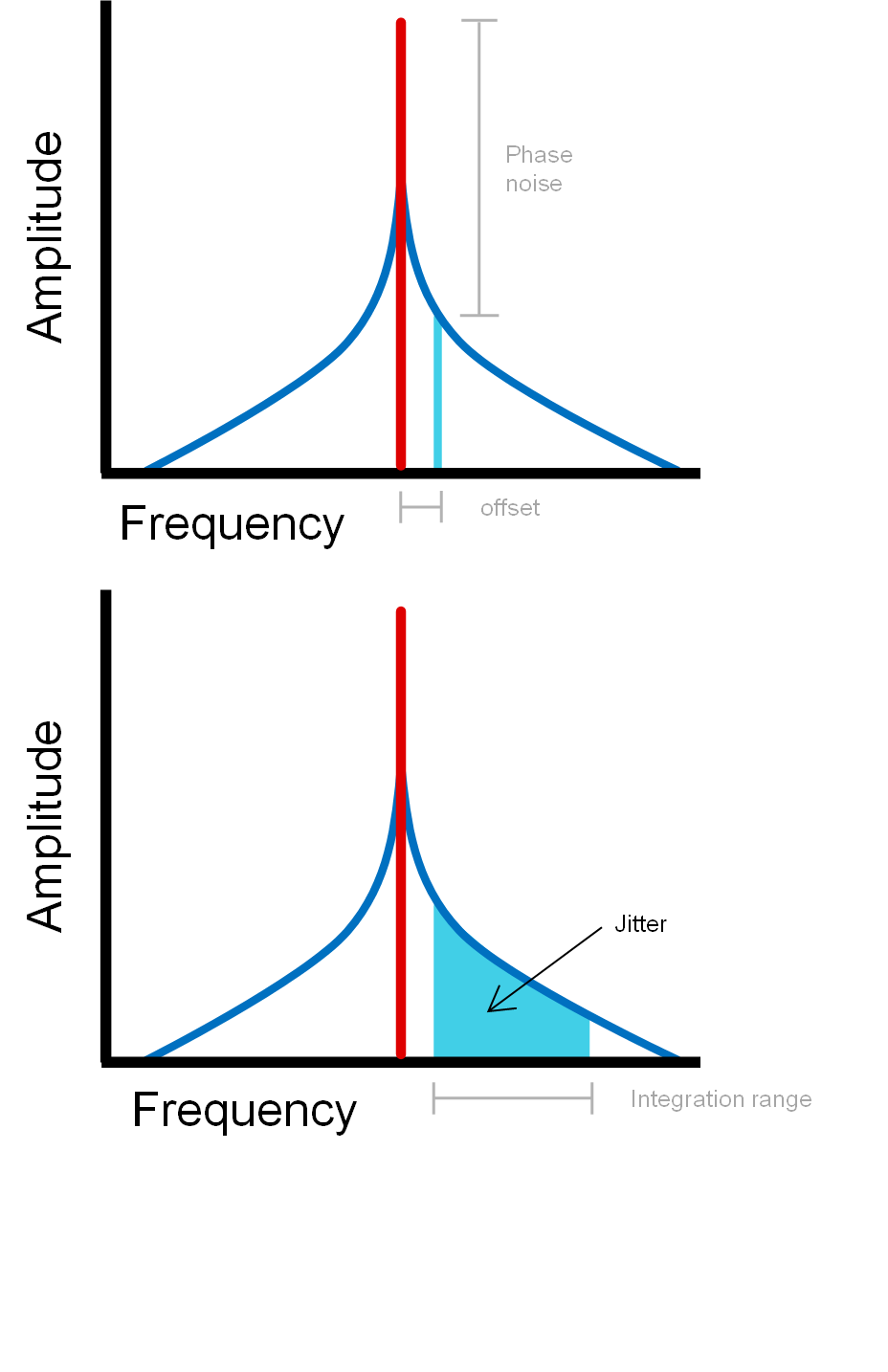

圖 2-2 相位噪聲和抖動定義
