ZHCS502H November 2011 – June 2024 UCC27523 , UCC27525 , UCC27526
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 說明（續）
- 5 引腳配置和功能
- 6 規格
- 7 詳細說明
- 8 應用和實施
- 9 電源相關建議
- 10布局
- 11器件和文檔支持
- 12修訂歷史記錄
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DSD|8
散熱焊盤機械數據 (封裝 | 引腳)
- DSD|8
訂購信息
6.7 典型特性
圖 6-5 啟動電流與溫度間的關系

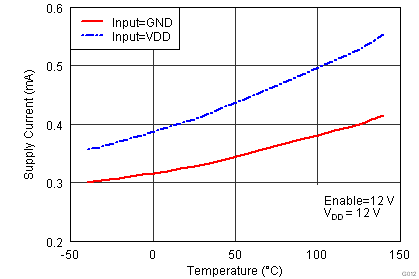

圖 6-7 電源電流與溫度間的關系（直流開/關條件下的輸出）
圖 6-9 輸入閾值與溫度間的關系
圖 6-11 輸出上拉電阻與溫度間的關系

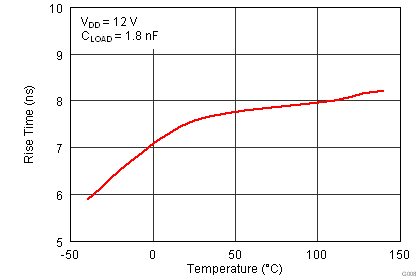

圖 6-13 上升時間與溫度間的關系
圖 6-15 輸入到輸出傳播延遲與溫度間的關系
圖 6-17 工作電源電流與頻率間的關系
圖 6-19 上升時間與電源電壓間的關系

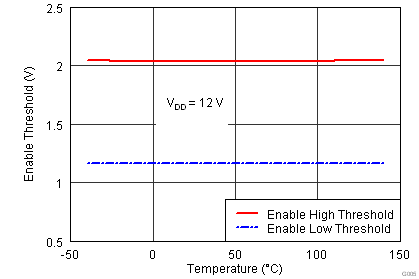

圖 6-21 啟用閾值與溫度間的關系
圖 6-6 工作電源電流與溫度之間的關系（輸出開關）

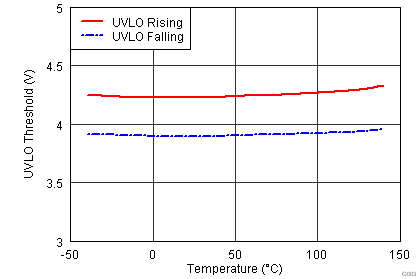

圖 6-8 UVLO 閾值與溫度間的關系

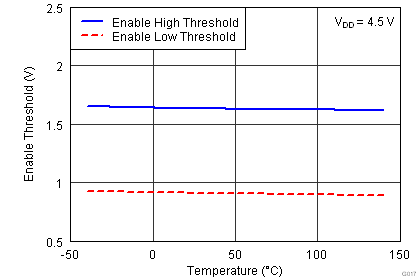

圖 6-10 啟用閾值與溫度間的關系
圖 6-12 輸出下拉電阻與溫度間的關系

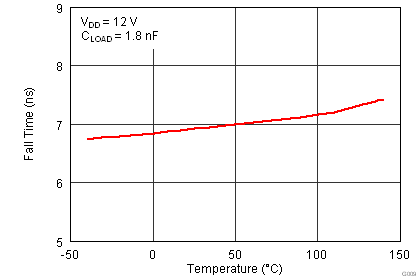

圖 6-14 下降時間與溫度間的關系

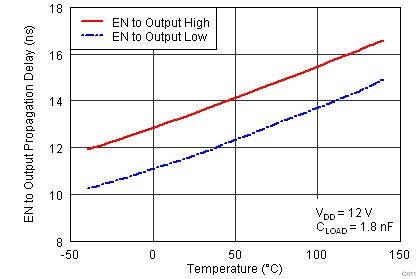

圖 6-16 EN 到輸出傳播延遲與溫度間的關系
圖 6-18 傳播延遲與電源電壓間的關系

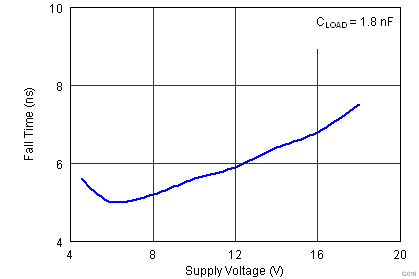

圖 6-20 下降時間與電源電壓間的關系
