3 說明
UCC27212 器件的峰值輸出電流為 3.7A 拉電流和 4.5A 灌電流，能夠驅動大功率 MOSFET。該器件具有一個額定電壓為 120V 的片上自舉二極管，因此無需外部分立式二極管。輸入結構可以直接處理 –10V 電壓，從而可提高穩健性，并且與電源電壓無關。UCC27212 提供 5V 關斷 UVLO，有助于降低功率損耗和增加輸入遲滯，從而使得到模擬或數字 PWM 控制器連接增強了抗噪能力。UCC27212 的開關節點（HS 引腳）最高可處理 –(24 – VDD)V 電壓，從而保護高側通道不受固有負電壓的影響。
器件信息
| 器件型號 | 封裝(1) | 本體封裝尺寸（標稱值） |
|---|---|---|
| UCC27212 | DPR（WSON，10） | 4.00mm x 4.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

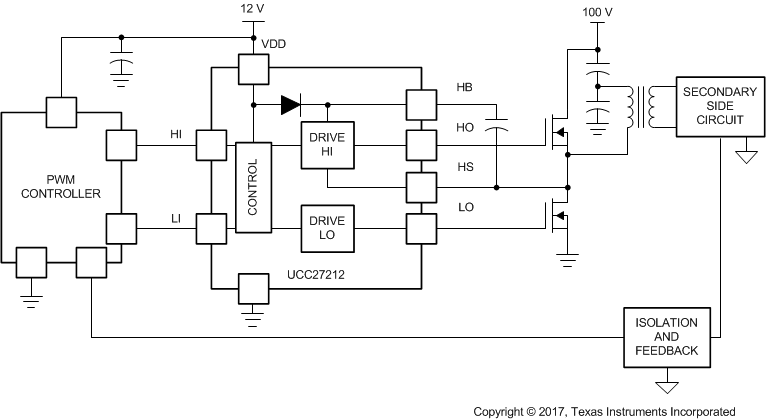

典型應用圖
傳播延遲與電源電壓間的關系 (T = 25°C)
