8.2.2.12 自適應死區時間的設計注意事項
設計諧振回路并選擇初級側 MOSFET 后，仔細檢查轉換器的 ZVS 運行。只有當柵極關斷沿的諧振電感器中剩余足夠的電能給開關節點電容放電時，或者 L(I × I) 大于 COSS(V × V) 時，才能實現 ZVS。COSS 是兩個開關級 MOSFET 的有效漏極到源極電容。UCC25661 基于開關節點的轉換實現自適應死區時間。轉換檢測電路的檢測范圍為 0.1V/ns 至 200V/ns。

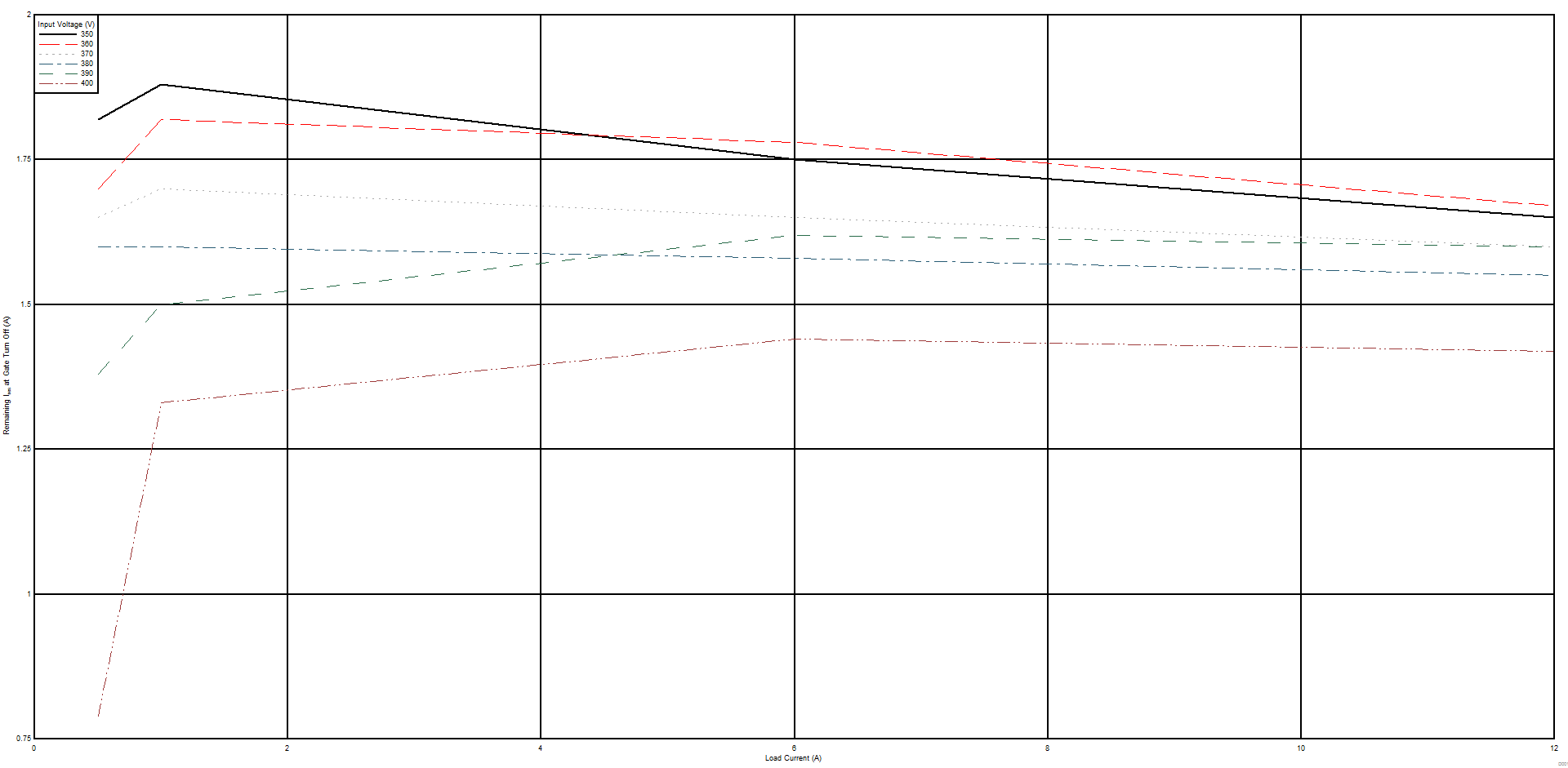

為了檢查 ZVS 操作，控制器進行了一系列時域模擬，并捕獲了柵極關斷邊緣的諧振電流，如圖 8-1 所示。
圖 8-1 自適應死區時間上面的圖 8-1 假設在 5% 負載時出現最大開關頻率，且系統在 5% 負載時開始突發。
使用 圖 8-1 時，在感興趣的工作范圍內，油箱中剩余的最小諧振電流為 Imin = 0.8A。知道初級側開關節點寄生電容，以計算壓擺率。根據 MOSFET 數據表中給出的 COSS 值估算壓擺率。在本例中，總 Cswitchnode = 400pF，因為每個 MOSFET 具有 200pF 的電容。最小壓擺率使用以下公式計算:
